Dieser Laser Beam Profiler verfügt über einen CMOS Sensor, der Bildraten von bis zu 60 Hz bei hoher Dynamik garantiert und ist für große Strahldurchmesser bis 11.3 mm geeignet. Die GCM Version arbeitet mit einem GigE Anschluss und ist damit für den Einbau in industrielle Anlagen ideal.
Für mehr Infos
Experten kontaktieren
Optische Messtechnik Team
Tel.: +49 8153 405-11
Beschreibung

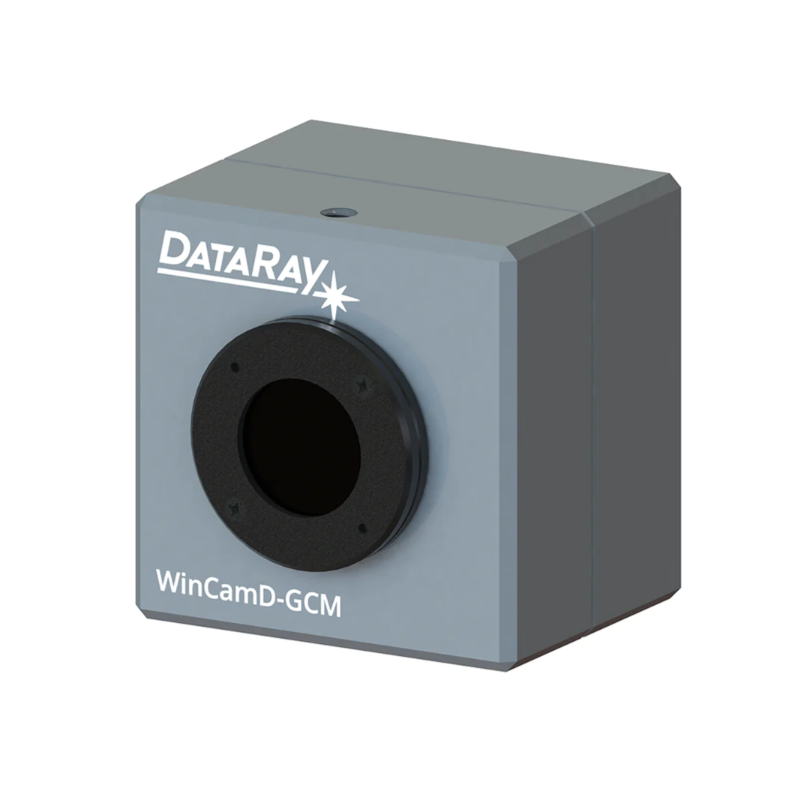

DataRay’s WinCamD-GCM Laser Beam Profiler (Strahlanalyse-Kamera) vermisst gepulste und Dauerstrich-Laser mit Frameraten von bis über 60 Hz/fps bei sehr hoher Auflösung (2048 x 2048 Pixel). Neben der langjährig etablierten WinCamD-LCM ist das Universalsystem nun auch mit GigE / Ethernet Anschluss verfügbar.
Der Laser Beam Profiler wird standardmäßig mit 3 Neutraldichtefiltern mit den optischen Dichten OD1, OD2 und OD4 geliefert. Diese sind magnetisch vor der C-Mount Öffnung fixiert und können frei miteinander kombiniert werden.
Die Anwendungen umfassen von der Laserstrahlanalyse gepulster und CW-Laser den Service-Einsatz im Feld von Lasersystemen optischen Aufbauten, Justage, Überwachung der Strahlrichtungsstabilität, Qualitätskontrolle und M²-Messung mit passender M²-Stage.
| Spezifikation | Detail |
|---|---|
| Varianten | WinCamD-LCM: 355 to 1150 nm WinCamD-LCM-1310: 355 to 1350 nm (includes long pass filter) WinCamD-LCM-TEL: 1480 to 1605 nm WinCamD-LCM-UV: 190 to 1150 nm |
| Pixelzahl‚ H x V | 4.2 MPixel‚ 2048 x 2048 |
| Optisches Format | 1" |
| Bildfläche | 11.3 x 11.3 mm |
| Pixel-Dimension | 5.5 x 5.5 µm |
| Min. Strahl (10 Pixel) | ~55 µm |
| Verschlusstyp | Global |
| Max. Vollbildrate | 60 Hz |
| Einzelimpuls-Erfassung PRR | GigE: 25 kHz |
| Signal zu RMS-Rauschen | 2,500:1 (34 dB optisch / 68 dB elektrisch) |
| Elektronischer Verschlussbereich | GigE 40 µsec bis 2 sec (47 dB) |
| ADC | 12-bit |
| Messbare Quellen | CW-Strahlen' gepulste Quellen; CW bis 12,6 kHz mit Einzelimpuls-Isolierung Software-konfigurierbarer Auto-Trigger' Synchron & variable Verzögerung |
| Manuelle Strahldämpfung | Umfasst magnetische ND-1-, ND-2- und ND-4-Filter oder C-Mount-ND-Filter |
Bitte beachten Sie, dass dieses Produkt 64-bit Windows 7, 8/8.1, oder 10 erfordert.
Die aktuelle Software kann auf der Herstellerseite heruntergeladen werden.
Aktuelle Datenblätter, Application Notes, White Papers, und Handbücher sind hier verfügbar.
