Artikel-Nr.: SWS-DLR

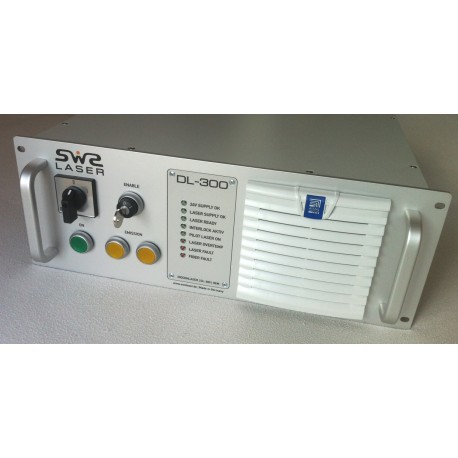

Das SWS Diodenlaser-Modul besteht aus dem Diodenlaser, der Faserführung und einem Galvanometer-Scann-Kopf. Die Module sind mit 300 W und 500 W verfügbar.
Für mehr Infos
Experten kontaktieren
Laser & Lichtquellen Team
Tel.: +49 8153 405-11
Beschreibung
Diodenlaser bestehen aus aus einem Diodenmodul welches gewöhnlich kombiniert wird mit einer Kollimations- und einer Fokussieroptik. Die Laser sind mit Leistungen von ein paar Watt bis hin zu einigen Kilowatt verfügbar. Jeweils als Single-Transmitter oder Multi-Transmitter sowie Single- oder Multimode-Laser. Zur Kühlung sind die Dioden in der Regel auf einem Wärmetauscher angebracht.
Die Hauptmerkmale von Didoenlaser sind die kompakte Bauweise und ihre vergleichsweise hohe Effizienz von bis zu 50%. Sehr lange Wartungsintervalle und Lebenszeiten von bis zu 30.000 Stunden sind ebenso überzeugende Vorteile.
Daraus folgend werden Hochleistungs-Diodenlaser für viele Anwendungen in den Bereichen Medical Technology und dem weiten Feld der Lasermaterialbearbeitung genutzt.
Die DLS-Integrations-Pakete sind entwickeltw orden für Standalone-Maschinen, für den Laseraustausch sowie für Robotersysteme. Die DLS-Laser sind die richtige Wahl für 24/7-Anwendungen aufgrund ihrer hohen Zuverlässigkeit und ihren geringen Betriebskosten in jeder Umgebung.
| Module Type | DLR -300 | DLR-400 |
| Central wavelength in nm | 980+/-3 | 980+/-3 |
| Power in W | 300 | 400 |
| Modulation frequency in kHz | 1 - 50 | 1 - 50 |
| Fiber diameter in µm | 2 | 40 |
| Fiber connector | Collimator or QBH | dto. |
| Fiber length in m | 5 | dto. |
| Pilot Laser Power in mW | 1 | dto. |
| Pilot fiber wavelength in nm | 630 -680 | dto. |
| Cooling | air | dto. |
| Environmental conditions | 10 – 40 °C, 10 – 95% humidity not condensing | |
| Electrical parameters | ||
| Voltage in V | 240 VAC, one phase plus (N) | dto. |
| Frequency in Hz | 50 | dto. |
| Power consumption in W | 1.000 … 1400 | dto. |
| Efficiency in % | about 45 | dto. |
| Mechanical parameters | ||
| Width, length, height in mm | 585 x 484 x 178 | dto. |
| Rack definition | 19" /4 HU | dto. |
| Cooling | air | dto. |
Scanner control and software
| Option 1 - DL-20-EP-SC | Laser- und Scanner Control internally in 19“ rack 4HU via Scaps USC1/USC2 | SAM Light |
| Option 2 - SCR-300-SC | Laser- und Scanner Control separatelly in 19“ rack 2HU via Scaps USC1/USC2 | SAM Light |
| Option 3 - SCR-300-SL | Laser- und Scanner Control separatelly in 19“ rack 2HU via Scanlab RTC5 | Laserdesk |
| Option 4 - SCR-300-RL | Laser- und Scanner Control separatelly in 19“ rack 2HU via Raylase SPICE Pro | Weldmark |
