Artikel-Nr.: CRL-DPSS-UV-IR-pulsed

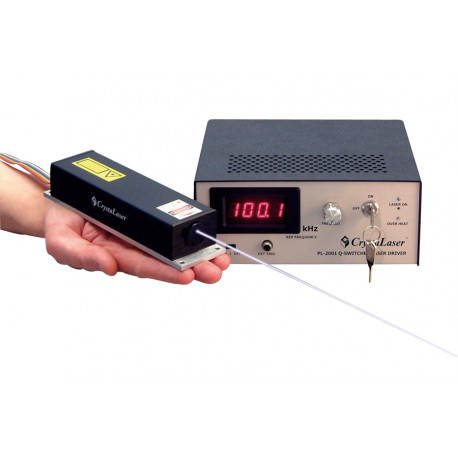

Die gepulsten, gütegeschalteten Festkörperlaser der CRL-Serie zeichnen sich durch sehr gute Strahlparameter und eine hohe Stabilität aus.

alt

Für mehr Infos
Experten kontaktieren

Laser & Lichtquellen Team
Tel.: +49 8153 405-11

Beschreibung

Gepulste, gütegeschaltete Festkörperlaser der CRL-Serie

Die gepulsten, gütegeschalteten Festkörperlaser der CRL-Serie zeichnen sich durch sehr gute Strahlparameter und eine hohe Stabilität aus. Ein TEM00-Transversalmode mit M2<1,3 ermöglicht anspruchsvolle Strahlführungen bis hin zur Fokussierung des Laserstrahls auf einen nahezu beugungsbegrenzten Fokus.
Trotz der z.T. hohen mittleren Ausgangsleistungen sind die Abmessungen des Laserkopfes und des Controllers sehr kompakt. Ohne erforderliche Ventilator- oder Wasserkühlung ist eine Integration des kompakten Laserkopfes in einen optischen Aufbau ohne großen Aufwand möglich.

Spezifikationen der gepulsten Festkörperlaser CRL-QLlambda-xxx:

Wellenlänge lambda [nm] 262, 266 349, 351, 355 440, 473 523
Mittlere opt. Leistung [mW]* 2...100 10...100 25...50 50...1000
Pulsdauer [ns] 10-15 10-15 15-35 10-25
Pulswiederholrate, int. Trigger 1 kHz-100 kHz 1 kHz-100 kHz 1 kHz-100 kHz 1 kHz-100 kHz
Pulswiederholrate, ext. Trigger 0-200 kHz 0-200 kHz 0-200 kHz 0-200 kHz
Leistungsstabilität, rms (1-10 kHz) 5% 5% 5% 3%
Transversalmode TEM00, M2 < 1,3 < 1,3 < 1,2 < 1,2
Strahldurchmesser 1/e2 [mm] 0,15x0,3 0,2 0,2 0,3
Strahldivergenz, Vollwinkel [mrad] 2-6 3-4 3-4 3-4




Wellenlänge lambda [nm] 527 532 555 656
Mittlere opt. Leistung [mW]* 50...800 50...1000 500 100...200
Pulsdauer [ns] 10-25 10-25 10-25 20-40
Pulswiederholrate, int. Trigger 1 kHz-100 kHz 1 kHz-100 kHz 1 kHz-100 kHz 1 kHz-100 kHz
Pulswiederholrate, ext. Trigger 0-200 kHz 0-200 kHz 0-200 kHz 0-200 kHz
Leistungsstabilität, rms (1-10 kHz) 3% 3% 3% 3%
Transversalmode TEM00, M2 < 1,2 < 1,2 < 1,2 < 1,2
Strahldurchmesser 1/e2 [mm] 0,3 0,3 0,3 0,5
Strahldivergenz, Vollwinkel [mrad] 3-4 3-4 3-4 3-4




Wellenlänge lambda [nm] 660, 671 1047, 1053, 1064 1313, 1319, 1342 1444
Mittlere opt. Leistung [mW]* 100...500 200...1500 200...500 500
Pulsdauer [ns] 20-40 15-30 15-30 15-30
Pulswiederholrate, int. Trigger 1 kHz-100 kHz 1 kHz-100 kHz 1 kHz-100 kHz 1 kHz-100 kHz
Pulswiederholrate, ext. Trigger 0-200 kHz 0-200 kHz 0-200 kHz 0-200 kHz
Leistungsstabilität, rms (1-10 kHz) 3% 3% 3% 3%
Transversalmode TEM00, M2 < 1,2 < 1,2 < 1,2 < 1,2
Strahldurchmesser 1/e2 [mm] 0,5 0,5 0,5 0,5
Strahldivergenz, Vollwinkel [mrad] 3-4 3-4 3-4 3-4


*die mittlere optische Leistung ist abhängig von der eingestellten Pulswiederholrate
