Ulbricht Kugel mit integrierter Lichtquelle

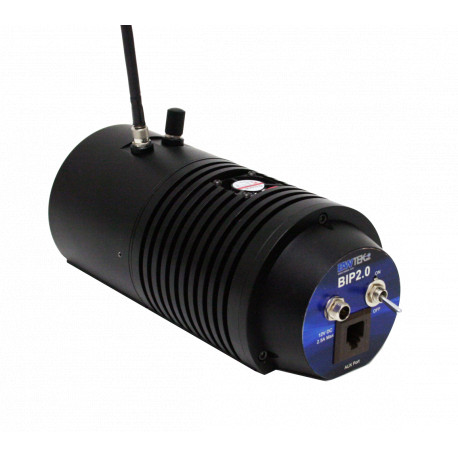

Die kompakte, fasergekoppelte Ulbricht-Kugel BIP2.0 mit integrierter Lichtquelle ist für die Messung der diffusen Reflexion in Verbindung mit einem faseroptischen Spektrometer konzipiert. Sie verwendet eine "d/8"-Geometrie, die für die Reflexionsmessung von diffusen Oberflächen erforderlich ist, insbesondere wenn die spektrale Reflexion für die Farbmessung von Materialien verwendet wird.

Das BIP2.0 enthält ein Lichtquellengehäuse, das eine langlebige 20-W-Halogenlampe enthält, die über ein breites Spektrum (UV-Vis-NIR) emittiert. Auf der Rückseite befindet sich ein Fernbedienungsanschluss für eine vielseitige Ein-/Aus-Modulation aus der Ferne, eine Betriebsstromüberwachung und eine externe Betriebsstromsteuerung. Das Gehäuse enthält einen Miniaturlüfter und Kühlrippen, die für die thermische Stabilität der Lichtquelle sorgen. Zudem regelt die Startelektronik die Leistung der Lampe kontrolliert herauf, um Stabilität und eine lange Lebensdauer zu gewährleisten.

Die Ulbricht-Kugel mit einem Durchmesser von zwei Zoll ist aus PTFE gefertigt, das über einen breiten Spektralbereich von 350 bis > 2600 nm hochreflektierend ist (>97%). Zwei SMA 905 Glasfaseranschlüsse sind diametral gegenüber der Probenöffnung positioniert, so dass das Spektrometer diffus beleuchtete Proben in einem Winkel von 8º zur Normalen betrachten kann. Eine Linse im Inneren des SMA905-Anschlusses schränkt das Sichtfeld des Lichtleiters auf den Messanschluss ein. Das BIP2.0 misst, wenn es mit dem verbleibenden SMA905-Anschluss offen betrieben wird, rein diffuse Reflexion, da das spiegelnde Licht die Ulbricht-Kugel durch den offenen Anschluss verlässt. Wenn der verbleibende SMA905-Anschlussport mit einem optionalen PTFE-Stecker (BIP2.0-P) verschlossen ist, misst das BIP2.0 sowohl diffuse als auch spiegelnde Reflexion.

Anwendungen:

• Spiegelnde Reflexion (eingeschlossen/ausgeschlossen diffuse Reflexion)
