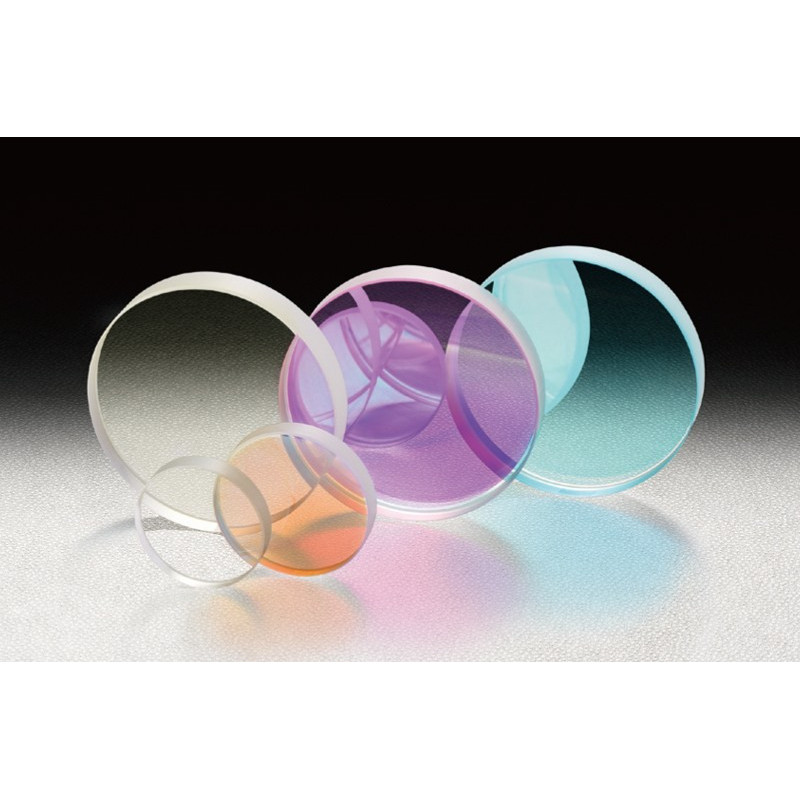

Hochleistungs-Laserlinien-Spiegel

Artikel-Nr.: OSE-TFMHP

Alle dielektrischen Beschichtungsdesigns sind wesentlich widerstandsfähiger gegen Laserschäden als typische Spiegel und eignen sich für den Einsatz mit Hochleistungslasersystemen.

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Art: Laserlinien-Spiegel

Einfallswinkel (°): 45
Beschichtung: Dielektrische Beschichtung

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Artikelnummer: OSE-TFMHP-30C05-193

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 193 - -
Einfallswinkel (°): 45
Reflektivität (%): 95
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 2

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

Artikelnummer: OSE-TFMHP-50C08-193

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 193 - -
Einfallswinkel (°): 45
Reflektivität (%): 95
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 2

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-193

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 193 - -
Einfallswinkel (°): 45
Reflektivität (%): 95
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 2

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-248

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 248 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 4

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-248

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 248 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 4

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-248

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 248 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 4

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-266

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 266 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 5

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-266

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 266 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 5

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-266

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 266 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 5

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-355

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 355 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 8

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-355

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 355 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 8

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-355

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 355 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 8

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-532

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 532 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 26.5

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-532

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 532 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 26.5

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-532

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 532 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 26.5

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-1064

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 1064 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 28

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-1064

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 1064 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 28

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 1064 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 28

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads
