Artikel-Nr.: STE-BlueWave

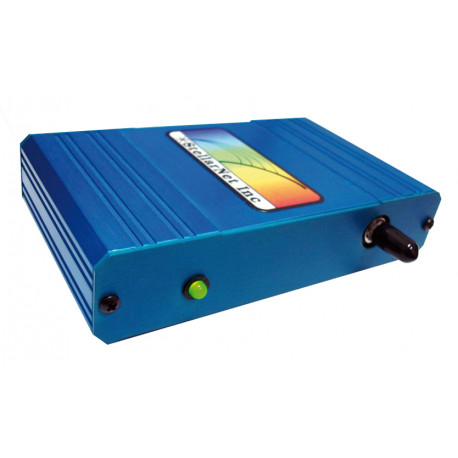

Das StellarNet BLUE-Wave Miniaturspektrometer ist ein faseroptisch gekoppeltes Gerät mit einer großen Auswahl an Modellen für Messungen im Wellenlängenbereich von 200 - 1150 nm.

alt

Für mehr Infos
Experten kontaktieren

Optische Messtechnik Team
Tel.: +49 8153 405-11

Beschreibung

Miniatur-Spektrometer BLUE-Wave von StellarNet

Das StellarNet BLUE-Wave Miniaturspektrometer ist ein faseroptisch gekoppeltes Gerät mit einer großen Auswahl an Modellen für Messungen im Wellenlängenbereich von 200 - 1150 nm. Jede Einheit enthält eine USB-Schnittstelle mit einem Schnappschussspeicher, um ein sofortiges Spektralbild von dem hochempfindlichen CCD mit 2048 zu liefern. Verschiedene Modelle bieten eine Auswahl von Gitterbereichs- und Spaltauflösungen. Neue und verbesserte Elektronik mit einem Hochgeschwindigkeits-16-Bit-Digitalisierer ermöglicht eine schnelle Datenerfassung und ein Signal-Rausch-Verhältnis von 1000: 1! Bis zu 8 Einheiten können miteinander verkettet werden und gleichzeitig ausgeführt werden. Zusätzlich kann das neue BLUE-Wave Miniaturspektrometer direkt von Ihrem PC USB-2 Port mit Strom versorgt werden. Ein Einstrang-Glasfaserkabel oder eine Sondenbaugruppe liefert den Eingang über einen SMA 905-Standard-Glasfaserstecker mit einer Auswahl an Kabellängen. Die Spektrographenoptik ist außergewöhnlich robust in einem vibrationstoleranten modularen Design ohne bewegliche Teile.

Anwendung des Miniaturspektrometers

Die abnehmbare Spektrographenbaugruppe und die Steuerelektronik sind in einem robusten Metallgehäuse geschützt, das für tragbare Anwendungen, Prozesse und Laboranwendungen geeignet ist. Mehrere Einheiten können in Reihe geschaltet werden, indem ein Standard-USB-Hub verwendet wird, der einfache Konfigurationen für Zwei- und Mehrstrahlanwendungen in Chemie, Spektralradiometrie und PORTA-LIBS ermöglicht.

Weitere Anwendungen der BLUE-Wave-Messung umfassen die Emissionswellenlängenüberwachung / -charakterisierung von abstimmbaren Lasern oder LEDs und anderen Quellen, wie z. B. Elementaremissionen aus der Plasma- und Laserinduzierten Durchschlagsspektroskopie. Auch die Bragg-Gitter-Technologie ermöglicht die optische Erfassung vieler Parameter einschließlich Temperatur und Druck. Dünnschichtdickenmessungen können unter Verwendung von gerichteter Spiegelreflexion durchgeführt werden. Die geringe Größe und das geringe Gewicht machen das BLUE-Wave Kompakt-Miniatur-Spektrometer ideal für tragbare und OEM-Anwendungen.

Detektorsammellinse des Miniaturspektrometers

Eine Detektorsammellinse (DLENS) kann dem Detektorfenster in jedem Miniaturspektrometer-BLUE-Wave-Modellspektrometer hinzugefügt werden. Bei Verwendung von Fasern mit größerem Durchmesser (600 μm und 1000 μm) kann DLENS die Lichtaufnahmeeffizienz um bis zu 3 Mal erhöhen! Dieses Detektor-Upgrade eignet sich hervorragend für Anwendungen mit wenig Licht wie Fluoreszenz, Reflexion oder jede andere Anwendung, bei der eine erhöhte Lichtsammlung und Datenerfassungsgeschwindigkeit wichtig sind.

Spezifikationen des Miniaturspektrometers

Dynamikbereich:

2000:1 with 6 decades

Maße:

1 x 3 x 5 inch = 25 x 75 x 125 mm

Optische Auflösung:

siehe Modelltabelle - to 0.2 nm

Gewicht:

400 g

Detektortyp:

CCD, 2k/3k Pixel

Energieverbrauch:

< 100 mA via USB port

Detektorbereich:

200 - 1100 nm

Schnittstelle:

USB oder USB Hub

Pixel Größe:

14 x 200 µm or 7 x 200 µm

Detektorintegration:

1 ms bis 65 s

Beugungsgitter:

Holographic & Ruled

Schlitzgrößenoptionen:

14, 25, 50, 100, 200 µm

Gitter g/mm:

300, 600,1200,1800, 2400

Streulicht:

< 1 % at 435 nm < 0.05 % at 600 nm

Spektrograph:

f/4,  SymX-Czerny–Turner

LWL-Eingang:

SMA905 0.22 na single fiber

Order sorting filters:

Integrierte und Hochpass

Betriebssysteme:

Windows XP/Vista/7/8/8.1/10 (32- und 64-Bit)

Signal-Rausch:

1000:1

Software enthalten:

SpectraWiz program & apps

Digitalisierer:



16-bit

Auch kostenlose Programme für:

LabView, Excel+VBA, Delphi

Verfügbare Varianten:

Model   Wellenlängenbereich [nm] Gitter

200µm Schlitz

Auflösung [nm]

100µm Schlitz

Auflösung [nm]

50µm Schlitz

Auflösung [nm]

25µm Schlitz

Auflösung [nm]

14µm Schlitz

Auflösung [nm]

UV

200-600

1200 3.0 1.6 0.8 0.50 0.40
UV2 200-400 2400 1.5 0.8

0.4

0.25 0.20
UV3

220-350

3600 1.0 0.5 0.25 0.16 0.13
UVIS

300-1100

600 6.0 3.2 1.6 1.00 0.80
VIS

350-1150

600 6.0 3.2 1.6 1.00 0.80
VIS2

380-780

1200 3.0 1.6 0.8 0.50 0.40
NIR

500-1150

600 6.0 3.2 1.6 1.00 0.80
NIR2

600-1000

1200 3.0 1.6 0.8 0.50 0.40
NIR2b

758-1150

1200 3.0 1.6 0.8 0.50 0.40
NIR3

550-840

1800 2.2 1.2 0.6 0.35 0.28
NIR3b

680-935

1800 2.2 1.2 0.6 0.35 0.28
NIR4

500-700

2400 1.5 0.8 0.4 0.25 0.20
NIR4b

600-800

2400 1.5 0.8 0.4 0.25 0.20
UVN

250-1100

600 6.0 3.2 1.6 1.00 0.80
UVNb

200-1050

600 6.0 3.2 1.6 1.00 0.80
Kostenlose SpectraWiz Software

Die leistungsstarke SpectraWiz®-Spektrometer-Software wird mit jedem Spektrometer-Instrument kostenlos mitgeliefert. Dazu gehören Treiber und anpassbare Software für Windows. Die SpectraWiz-Software gilt als "Schweizer Taschenmesser der Spektroskopie" und kann zur genauen Messung von Wellenlängenemissionen, Reflexion, Transmission, Absorption, Konzentrationen und absoluten Intensitäten verwendet werden. Zusätzlich zur Echtzeitspektroskopie verfügt SpectraWiz® über integrierte Anwendungen für SpectroRadiometry, SpectroColorimetry, ChemWiz Chemielaborkonzentrationsanalysator und UV-Level-Monitore.
