Artikel-Nr.: OTG-IM-Profile

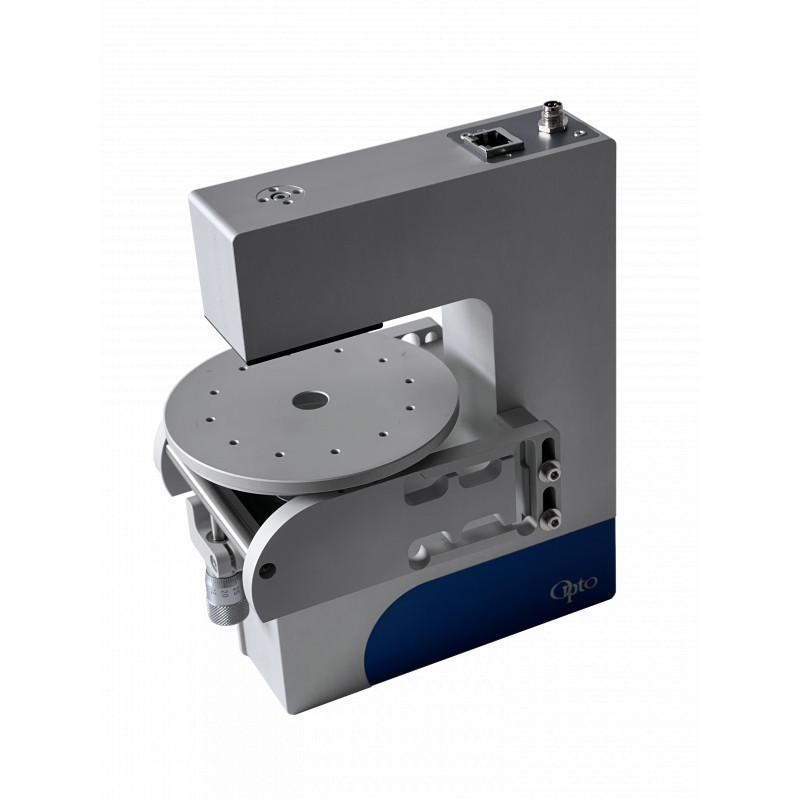

Die kompakten Imaging Module von Opto erreichen Auflösungen im Sub-Mikrometer-Bereich und sind jeweils für spezielle Anwendung optimiert. Sie benötigen keine Kalibrierung und sind Ultra kompakt mit nur einer Breite von 40 mm. Es hat die Anschlüsse GigE sowie USB 3.1 in den Varianten 5x, 10x, 20x - in Monochrome oder Farbe. Es ist ein hochwertiges invertiertes Machine Vision Mikroskop.

alt

Für mehr Infos
Experten kontaktieren

Bildverarbeitung Team
Tel.: +49 8153 405-11

Beschreibung

Die Familie der Imaging Module von Opto sind integrierte plug & play Bildverarbeitungssensoren, mit einer optimierten Kombination aus Onboard-Kamera, Beleuchtung, Optik und integrierter Elektronik. Sie wurden für nahezu jede Bildgebungsanwendung für die Industrie 4.0 konzipiert und bieten eine hohes Maß an Intelligenz und Benutzerfreundlichkeit. Durch Ihre leichte Integration in jeglicher Produktionsumgebung - von Messgeräten zum Testen über Oberflächenanalysen oder Systeme bis hin zu Rauheit, Reflektivität oder Neigungsanalysen  - bieten diese Module eine elegante schnell einsetzbare Lösung. Jedes Modul wird mit einer eigenen Bildaufnahmesoftware ausgeliefert.


Applikationen/Märkte:

  • Pathologische Scannen von Obejktträgern,
  • Mikrofluidik
  • Durchflusszytometrie
  • Erfasst Oberflächenmerkmale und Anomalien
  • Erkennung von Rauheit, Reflektivität, Neigung
  • Inspektion von Beulen, Risse, etc.
  • Qualitätskontrolle und -sicherung

Besonderheiten:
  • Sehr gute Bildqualität
  • Kalibiert (-> fixe Vergrößerung)
  • Keine beweglichen Teile
  • Sehr kompakt
  • Beseitigt Reflexionen auf metallischen Oberflächen
  • Preisgünstig
  • USB 3.1 Schnittstelle / Bald auch in GigE


Software:

  • Kostenfrei
  • OptoViewer für Bilderfassung und Vorverarbeitung enthalten
  • Schnittschelle zu Matrox / Phyton




Technische Spezifikationen:


System

Mag.

FoV

[mm]

WD

[mm]

 NA

Resolution

[LP/mm]

Object Space

[µm/Px]

DoF

[mm]


Interface

[Gen1,Typ C]

 Item Number
20 x 0.4 x 0.4 4.5 0.45 1250 0.2 0.002 mono USB 3.1 IP10-00c03MU5201
20 x 0.4 x 0.4 4.5 0.45 1250 0.2 0.002 colour USB 3.1 IP10-00c03CU5101
10 x 0.8 x 0.7 17.5 0.30 800 0.3 0.01 mono USB 3.1 IP10-00h23MU5201
10 x 0.8 x 0.7 17.5 0.30 710 0.3 0.01 colour USB 3.1 IP10-00h23CU5101
5 x 1.7 x 1.4 31 0.10 280 0.7 0.05 mono USB 3.1 IP10-00j33MU5201
5 x 1.7 x 1.4 31 0.10 280 0.7 0.05 colour USB 3.1 IP10-00j33CU5101



alle Module haben USB 3.1 mit USB-C Stecker im Alu-Block  |  CE / RohS-Konform / WEEE
