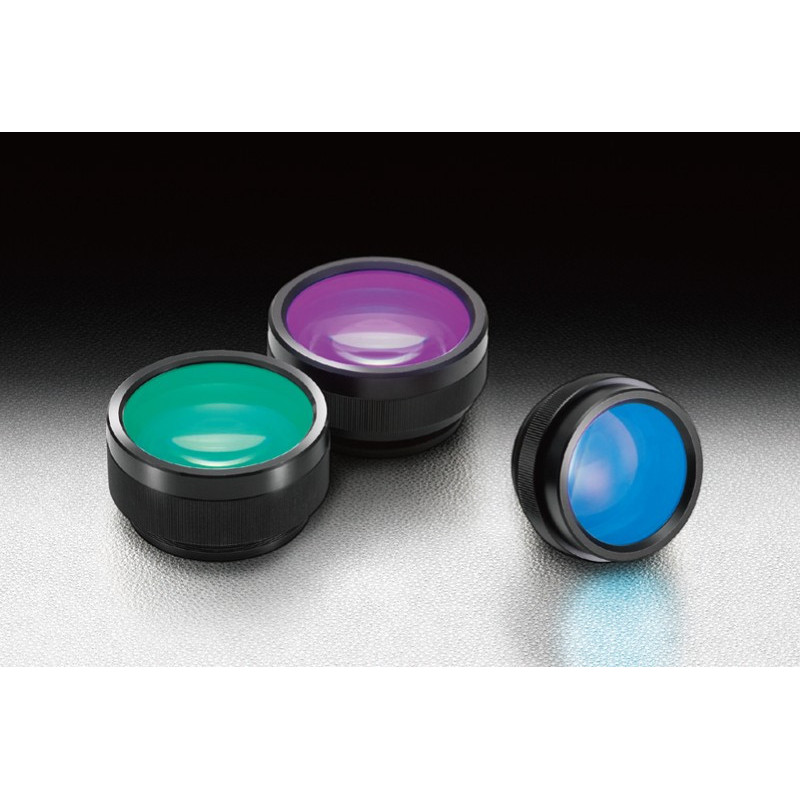

F-Theta Linsen

Artikel-Nr.: OSE-f-Theta-100-266T

F-Theta Objektive werden für die Lasermarkierung, Barcode-Leser, Laser-Mikrobearbeitung und andere Laseranwendungen verwendet.

Design-Wellenlänge in nm

Brennweite in mm

Design-Wellenlänge in nm

Brennweite in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 100.4
Arbeitsabstand in mm: 135.9
Optimierte Wellenlänge in nm: 266
Scanwinkel in °: ±15
Scanbereich in mm: Ø52
Durchlässigkeit in %: 93
Telezentrisch: Ja
A in mm: 60
B in mm: 57.8
C in mm: 43
D in mm: 5
E in mm: 6
F in mm: 6
ØG in mm: Ø97
ØH in mm: Ø82g6
I: M80 P1
ØJ in mm: Ø69
K in mm: 74.8

Downloads

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 149.9
Arbeitsabstand in mm: 205.2
Optimierte Wellenlänge in nm: 266
Scanwinkel in °: ±15
Scanbereich in mm: Ø78
Durchlässigkeit in %: 93
Telezentrisch: Ja
A in mm: 80
B in mm: 73.3
C in mm: 65
D in mm: 3
E in mm: 6
F in mm: 6
ØG in mm: Ø122
ØH in mm: Ø102g6
I: M100 P1
ØJ in mm: Ø89
K in mm: 88.3

Downloads

OSE-ftheta-150-266T_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø20
Brennweite f in mm: 501.8
Arbeitsabstand in mm: 605.4
Optimierte Wellenlänge in nm: 325
Scanwinkel in °: ±22
Scanbereich in mm: Ø385
Durchlässigkeit in %: 94
Telezentrisch: Nein
A in mm: 50
B in mm: 43.4
C in mm: 34
D in mm: -
E in mm: 10
F in mm: 6
ØG in mm: Ø117
ØH in mm: Ø82g6
I: M80 P1
ØJ in mm: -
K in mm: 59.4

Downloads

OSE-ftheta-500-325_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø14
Brennweite f in mm: 1002
Arbeitsabstand in mm: 1169.4
Optimierte Wellenlänge in nm: 325
Scanwinkel in °: ±25
Scanbereich in mm: Ø870
Durchlässigkeit in %: 94
Telezentrisch: Nein
A in mm: 50
B in mm: 50.3
C in mm: 36
D in mm: -
E in mm: 8
F in mm: 6
ØG in mm: Ø127
ØH in mm: Ø82g6
I: M80 P1
ØJ in mm: -
K in mm: 64.3

Downloads

OSE-ftheta-1000-325_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 99.85
Arbeitsabstand in mm: 136.1
Optimierte Wellenlänge in nm: 355
Scanwinkel in °: ±15
Scanbereich in mm: Ø52
Durchlässigkeit in %: 93
Telezentrisch: Ja
A in mm: 60
B in mm: 56.3
C in mm: 42
D in mm: 6
E in mm: 6
F in mm: 6
ØG in mm: Ø97
ØH in mm: Ø82g6
I: M80 P1
ØJ in mm: Ø69
K in mm: 74.3

Downloads

OSE-ftheta-100-355T_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø14
Brennweite f in mm: 100.1
Arbeitsabstand in mm: 60.94
Optimierte Wellenlänge in nm: 355
Scanwinkel in °: ±15
Scanbereich in mm: Ø52
Durchlässigkeit in %: 90
Telezentrisch: Ja
A in mm: 80
B in mm: 109.6
C in mm: 59
D in mm: 9
E in mm: 6
F in mm: 6
ØG in mm: Ø112
ØH in mm: Ø102g6
I: M100 P1
ØJ in mm: Ø84
K in mm: 130.6

Downloads

OSE-ftheta-100-355THG_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 150.2
Arbeitsabstand in mm: 207.2
Optimierte Wellenlänge in nm: 355
Scanwinkel in °: ±15
Scanbereich in mm: Ø78
Durchlässigkeit in %: 93
Telezentrisch: Ja
A in mm: 80
B in mm: 72.3
C in mm: 64
D in mm: 4
E in mm: 6
F in mm: 6
ØG in mm: Ø122
ØH in mm: Ø102g6
I: M100 P1
ØJ in mm: Ø89
K in mm: 88.3

Downloads

OSE-ftheta-150-355T_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø14
Brennweite f in mm: 1000
Arbeitsabstand in mm: 1169.7
Optimierte Wellenlänge in nm: 442
Scanwinkel in °: ±25
Scanbereich in mm: Ø870
Durchlässigkeit in %: 95
Telezentrisch: Nein
A in mm: 50
B in mm: 50
C in mm: 36
D in mm: -
E in mm: 8
F in mm: 6
ØG in mm: Ø127
ØH in mm: Ø82g6
I: M80 P1
ØJ in mm: -
K in mm: 64

Downloads

OSE-ftheta-1000-442_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 100.3
Arbeitsabstand in mm: 121.1
Optimierte Wellenlänge in nm: 532
Scanwinkel in °: ±15
Scanbereich in mm: Ø52
Durchlässigkeit in %: 90
Telezentrisch: Ja
A in mm: 60
B in mm: 51.5
C in mm: 50
D in mm: -
E in mm: 6
F in mm: 4
ØG in mm: Ø92
ØH in mm: Ø82g6
I: M80 P1
ØJ in mm: -
K in mm: 61.5

Downloads

OSE-ftheta-100-532T_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø16
Brennweite f in mm: 299.8
Arbeitsabstand in mm: 361.4
Optimierte Wellenlänge in nm: 1064
Scanwinkel in °: ±23
Scanbereich in mm: Ø240
Durchlässigkeit in %: 95
Telezentrisch: Nein
A in mm: 39
B in mm: 35.9
C in mm: 27.3
D in mm: 3.7
E in mm: 8
F in mm: -
ØG in mm: Ø91
ØH in mm: -
I: M80 P1
ØJ in mm: Ø76
K in mm: 47.6

Downloads

OSE-ftheta-300-1064_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 100.3
Arbeitsabstand in mm: 123.1
Optimierte Wellenlänge in nm: 1064
Scanwinkel in °: ±15
Scanbereich in mm: Ø52
Durchlässigkeit in %: 95
Telezentrisch: Ja
A in mm: 60
B in mm: 49.5
C in mm: 47.5
D in mm: -
E in mm: 6.5
F in mm: 6
ØG in mm: Ø92
ØH in mm: Ø82g6
I: M80 P1
ØJ in mm: -
K in mm: 62

Downloads

OSE-ftheta-100-1064T_STP.zip

DOWNLOAD

OSE-f-theta.pdf

DOWNLOAD

Opt(ME-optics).zip

DOWNLOAD

Eintrittspupillendurchmesser in mm: Ø24
Brennweite f in mm: 100.1
Arbeitsabstand in mm: 73,3(72,52)
Optimierte Wellenlänge in nm: 9300(10600)
Scanwinkel in °: ±23
Scanbereich in mm: Ø80
Telezentrisch: Ja
A in mm: 80
B in mm: 45
C in mm: 48
D in mm: 20
E in mm: 6
F in mm: 6
ØG in mm: Ø122
ØH in mm: Ø102g6
I: M100 P1
ØJ in mm: Ø90
K in mm: 77
