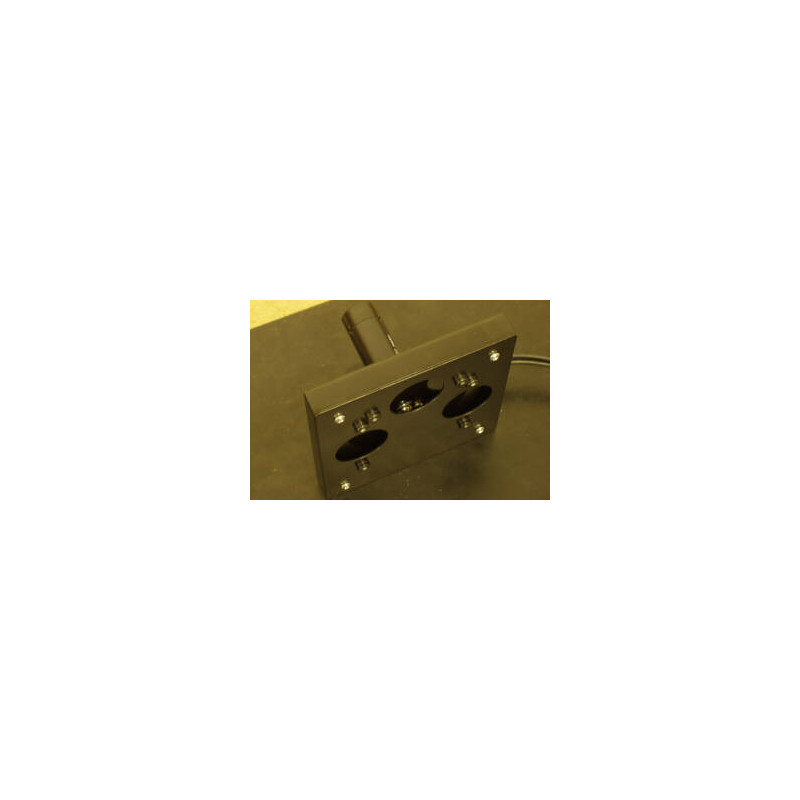

SCT-310CD Rotierender Optischer High Speed Chopper

Beschreibung

Eigenschaften:

Das Modell SCT-310CD ist ein optische Hochgeschwindigkeits-Chopper, der auf den Standardscheiben mit 102 mm Durchmesser basiert.

Die hohe Geschwindigkeit wird durch die Verwendung eines elektrisch kommutierten 50-W-Motors und einer Antriebseinheit erreicht. Durch den hohen Wirkungsgrad des Motors wird ein großer Teil der Energie auf die Scheibe übertragen. Der Windwiderstand ist der begrenzende Faktor, mit dem die Geschwindigkeitsscheiben gedreht werden können.

Spezifikationen

SCT-310CDU Steuereinheit

• Stabilität: ± 0.01 %/°C
• Frequenzregelung: Intern – Manuelle Regelung über 10-Gang-Potentiometer. Externer BNC-Anschluss für 0 bis 5 V
• Frequenzanzeige: 5-stellige 14-mm-LED-Anzeige mit 1-Hz-Auflösung
• Frequenzstabilität: Kurzzeitig – siehe Phasenjitter. Langzeit - ± 0,1 % der Maximalfrequenz
• Referenzausgang: 5 V HCT TTL-Signal über BNC-Buchse
• Leistungsanforderungen:: 100 – 130 V oder 200 – 260 V AC, 50 oder 60 Hz, 60 VA
• Abmessungen: 254 (W) x 76 (H) x 178 (D) mm
• Gewicht:6 kg (approx)

SCT-310H Chopping Head

• Motor: 50 W 2-poliger, elektrisch kommutierter Motor mit Hallsensoren und Kugellagern mit einer Lebensdauer von mehr als 6000 Stunden, 0 – 50000 U/min umschaltbar
• Referenzaufnehmer: IR-LED und Fototransistorpaar mit Schmitt-Trigger
• Abmessungen: 73 (H) x 75 (L) x 32 (W) mm, ohne Scheibe oder Blade-Protector

SCT-300D Frequenzscheiben

• Material: halbhartes Messing, 0.5 mm Dicke
• Durchmesser: 102 mm
• Lackierung: Chemisch geschwärzt
• Verhältnis zwischen undurchlässiger und durchlässiger Fläche: 1 zu 1 mit einem Blade
