Beschreibung

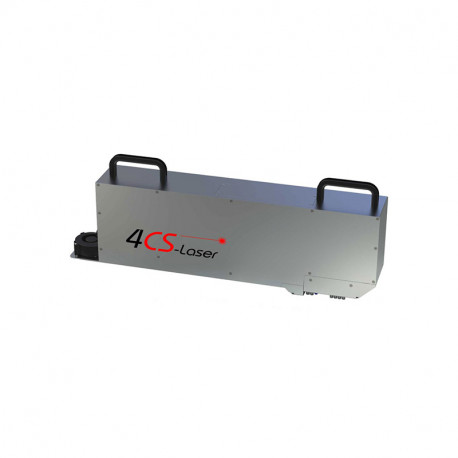

Die von 4CS-Laser entwickelten Lasereinheiten sind für die Laserbearbeitung von Mikromechanik und Mikroelektronik sowohl für die Forschung, als auch für die industrielle Produktion konzipiert. Mit gepulsten Laserquellen, anspruchsvollen optischen Komponenten und einer übersichtlichen HMI-Software wird das Lasertrimmen von Dick- und Dünnschicht-Kondensatoren, oder Widerständen auf einen gewünschten Wert sehr einfach realisiert. Auch die Beschriftung von Substraten mit einfachen Zahlen oder auch abstrakten Mustern wie z.B. einem Firmenlogo ist problemlos möglich.
Das System wurde modular aufgebaut. Sollte das System aus irgendeinem Grund entfernt werden müssen, kann schnell ein Ersatzsystem installiert werden, was die Ausfallzeiten auf ein Minimum reduziert.
Das Lasersystem hat für Sie folgende Vorteile:
- Kompakte, modulare Bauweise. Reduzierung negativer thermischer Auswirkungen auf die Laserleistung
- Geringer Platzbedarf
- Geringe Masse
- Schnell und einfach austauschbar
- Herausforderungen beim Bau eines Lasersystems:
Viele technische Systeme haben mit den gleichen Problemen zu kämpfen:
" Kurz- und Langzeitstabilität".
Einflüsse wie thermische Drifts in elektronischen Bauteilen und Komponenten, mechanische Materialien mit unterschiedlichen Geometrien und ungleichen Wärmeausdehnungskoeffizienten sind einer der Gründe für Stabilitätsprobleme. Teilweise sind unzureichende Produkteigenschaften von Einflussfaktoren verschiedener Komponenten abhängig. Diese Effekte können jedoch kompensiert oder korrigiert werden, wenn Bestimmungsfaktoren bekannt sind.
Wir von 4CS-Laser sind uns all dieser Effekte dank unserer langjährigen Erfahrung bewusst. Vor der Entwicklung eigener Lasersysteme haben wir die typischen Mängel identifiziert, behoben und durch verschiedene Innovationen ein stabiles System entwickelt.
Ein innovatives, verstellbares optisches System ermöglicht es, den Laserstrahl sehr präzise auf die Fokuslage einzustellen.
Mit mehreren Temperatursensoren und einer präzisen Laserleistungsmessung können Temperaturdriften erkannt und korrigiert werden. Leistungsdrift-Effekte sind bei allen Arten von Laserquellen üblich und lassen sich nicht vermeiden. In unserem System wird die Laserleistung während der Produktion in-situ überwacht und kontinuierlich angepasst.
Dank innovativer Ideen konnte ein ausgeklügeltes Lasersystem entwickelt werden, das alle typischen Mängel von Standardsystemen beseitigt.
Vorteile von Innovationen:
- Konstante Laserleistung
- Konstante Fokushöhe im Arbeitsbereich
- Elektronisch einstellbare Fokussierhöhe
- Reduzierung der thermischen Einflussfaktoren
- Geringer Platzbedarf
- Einfache Austauschbarkeit
