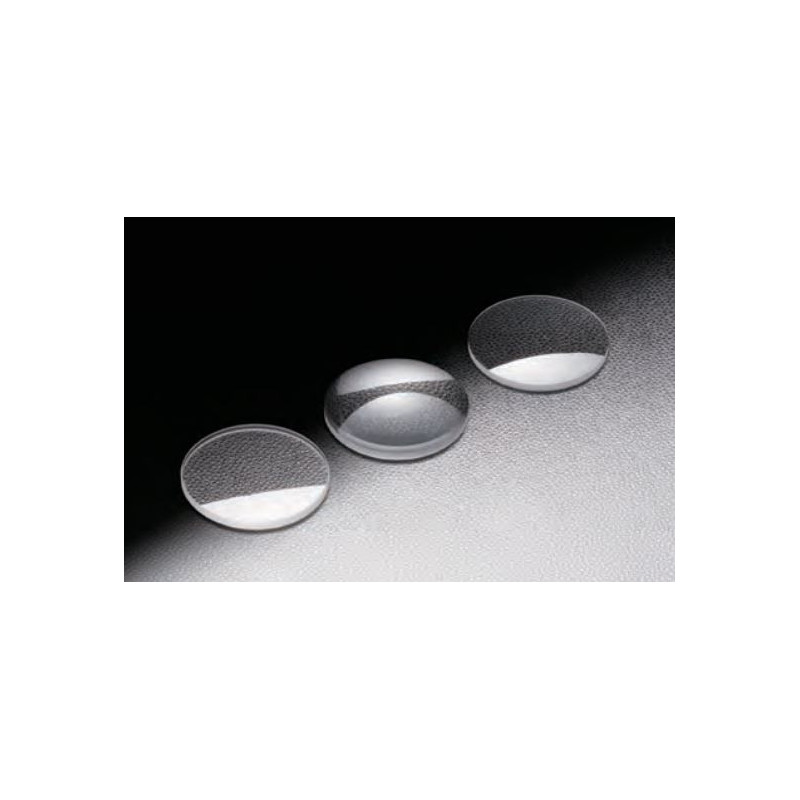

Plankonvexe Linse, AR in nm: 750 - 1550, BK7

Artikel-Nr.: OSE-SLB-05-08PIR2

Diese einfachen Plankonvexlinsen haben auf der einen Seite eine flache Oberfläche und auf der anderen Seite eine sphärische Oberfläche. Sie sind auch sehr nahe an der Form, die die sphärische Aberration für unendliche konjugierte Anwendungen minimiert.

69,00 €

zzgl. MwSt.

Brennweite in mm

Durchmesser / AxB in mm

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Diese Produkte könnten Sie interessieren

ILEE Beam Expander

ILE-Beam-Expander

ON DEMAND
ILEE Cylindrical Line Generating Lenses

ILE-Cylindrical-Lenses

ON DEMAND
Plankonkave Zylinderlinse, Unbeschichtet, BK7

OSE-CLB-N

121,90 €
Plankonkave Zylinderlinse, AR in nm: 400 -...

OSE-CLB-NM

150,90 €
Plankonkave Zylinderlinse, AR in nm: 633 -...

OSE-CLB-NIR1

158,50 €

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 8
Kantendicke te in mm: 1.4
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 6.5
Krümmungsradius r in mm: 4.15
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05-08PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 10
Kantendicke te in mm: 1.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: 8.7
Krümmungsradius r in mm: 5.19
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05-10PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 12
Kantendicke te in mm: 1.2
Dicke im Zentrum der Linse tc in mm: 1.8
Rückseitige Brennweite fb in mm: 10.8
Krümmungsradius r in mm: 6.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05-12PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 15
Kantendicke te in mm: 1.2
Dicke im Zentrum der Linse tc in mm: 1.6
Rückseitige Brennweite fb in mm: 13.9
Krümmungsradius r in mm: 7.79
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05-15PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 20
Kantendicke te in mm: 1.1
Dicke im Zentrum der Linse tc in mm: 1.4
Rückseitige Brennweite fb in mm: 19.1
Krümmungsradius r in mm: 10.38
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05-20PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 25
Kantendicke te in mm: 1.1
Dicke im Zentrum der Linse tc in mm: 1.4
Rückseitige Brennweite fb in mm: 24.1
Krümmungsradius r in mm: 12.98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05-25PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 30
Kantendicke te in mm: 1.1
Dicke im Zentrum der Linse tc in mm: 1.3
Rückseitige Brennweite fb in mm: 29.1
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 8
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 6.5
Krümmungsradius r in mm: 4.15
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06-08PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 9
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 7.6
Krümmungsradius r in mm: 4.67
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06-09PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 10
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: 8.7
Krümmungsradius r in mm: 5.19
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06-10PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 12
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.8
Rückseitige Brennweite fb in mm: 10.8
Krümmungsradius r in mm: 6.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06-12PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 15
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.6
Rückseitige Brennweite fb in mm: 13.9
Krümmungsradius r in mm: 7.79
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06-15PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 20
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.4
Rückseitige Brennweite fb in mm: 19.1
Krümmungsradius r in mm: 10.38
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06-20PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 25
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.4
Rückseitige Brennweite fb in mm: 24.1
Krümmungsradius r in mm: 12.98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06-25PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 30
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.3
Rückseitige Brennweite fb in mm: 29.1
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 10
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 7.8
Krümmungsradius r in mm: 5.19
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07-10PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 12
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 10.1
Krümmungsradius r in mm: 6.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07-12PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 15
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 13.3
Krümmungsradius r in mm: 7.79
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07-15PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 20
Kantendicke te in mm: 1.7
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 18.5
Krümmungsradius r in mm: 10.38
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07-20PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 25
Kantendicke te in mm: 1.7
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 23.6
Krümmungsradius r in mm: 12.98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07-25PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 30
Kantendicke te in mm: 1.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: 28.7
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 40
Kantendicke te in mm: 1.6
Dicke im Zentrum der Linse tc in mm: 1.9
Rückseitige Brennweite fb in mm: 38.8
Krümmungsradius r in mm: 20.76
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07-40PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 50
Kantendicke te in mm: 1.6
Dicke im Zentrum der Linse tc in mm: 1.8
Rückseitige Brennweite fb in mm: 48.8
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 10
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 7.8
Krümmungsradius r in mm: 5.19
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08-10PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 12
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 10.1
Krümmungsradius r in mm: 6.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08-12PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 15
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 13.3
Krümmungsradius r in mm: 7.79
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08-15PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 20
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 18.5
Krümmungsradius r in mm: 10.38
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08-20PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 25
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 23.6
Krümmungsradius r in mm: 12.98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08-25PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 30
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: 28.7
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 40
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 1.9
Rückseitige Brennweite fb in mm: 38.8
Krümmungsradius r in mm: 20.76
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08-40PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 50
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 1.8
Rückseitige Brennweite fb in mm: 48.8
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 15
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.8
Rückseitige Brennweite fb in mm: 12.5
Krümmungsradius r in mm: 7.79
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-15PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 20
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.3
Rückseitige Brennweite fb in mm: 17.8
Krümmungsradius r in mm: 10.38
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-20PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 25
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 23
Krümmungsradius r in mm: 12.98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-25PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 30
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 28.1
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 40
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 38.3
Krümmungsradius r in mm: 20.76
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-40PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 50
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 48.4
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 60
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.4
Rückseitige Brennweite fb in mm: 58.4
Krümmungsradius r in mm: 31.14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-60PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 70
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 68.5
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 80
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 78.5
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 100
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.2
Rückseitige Brennweite fb in mm: 98.5
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 20
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 16.6
Krümmungsradius r in mm: 10.38
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-20PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 25
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.4
Rückseitige Brennweite fb in mm: 22.1
Krümmungsradius r in mm: 12.98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-25PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 30
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 27.4
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 40
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 37.8
Krümmungsradius r in mm: 20.76
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-40PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 50
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 48
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 60
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 58.1
Krümmungsradius r in mm: 31.14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-60PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 70
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 68.2
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 80
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.7
Rückseitige Brennweite fb in mm: 78.2
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 90
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 88.3
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 100
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 98.3
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 120
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 118.4
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 150
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.4
Rückseitige Brennweite fb in mm: 148.4
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 25
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.7
Rückseitige Brennweite fb in mm: 20.6
Krümmungsradius r in mm: 12.98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-25PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 30
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.6
Rückseitige Brennweite fb in mm: 26.3
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 40
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.6
Rückseitige Brennweite fb in mm: 37
Krümmungsradius r in mm: 20.76
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-40PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 50
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4
Rückseitige Brennweite fb in mm: 47.4
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 60
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 57.6
Krümmungsradius r in mm: 31.14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-60PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 70
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 67.8
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 80
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.2
Rückseitige Brennweite fb in mm: 77.9
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 90
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 88
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 100
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 98
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 120
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 118.2
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 150
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 148.3
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 170
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 168.2
Krümmungsradius r in mm: 88.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-170PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 200
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 198.4
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 30
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8.3
Rückseitige Brennweite fb in mm: 24.5
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 35
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7
Rückseitige Brennweite fb in mm: 30.4
Krümmungsradius r in mm: 18.17
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-35PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 40
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.2
Rückseitige Brennweite fb in mm: 36
Krümmungsradius r in mm: 20.76
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-40PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 50
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 46.6
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 60
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.6
Rückseitige Brennweite fb in mm: 57
Krümmungsradius r in mm: 31.14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-60PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 70
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 67.2
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 80
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 77.4
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 90
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.7
Rückseitige Brennweite fb in mm: 87.6
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 100
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 97.7
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 120
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.3
Rückseitige Brennweite fb in mm: 117.8
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 150
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 148
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 170
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 168.1
Krümmungsradius r in mm: 88.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-170PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 200
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 198.2
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 220
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.7
Rückseitige Brennweite fb in mm: 218.2
Krümmungsradius r in mm: 114.18
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-220PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 250
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 248.3
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 30
Kantendicke te in mm: 1.7
Dicke im Zentrum der Linse tc in mm: 8.3
Rückseitige Brennweite fb in mm: 24.5
Krümmungsradius r in mm: 15.57
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-30PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 35
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 7
Rückseitige Brennweite fb in mm: 30.4
Krümmungsradius r in mm: 18.17
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-35PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 40
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 6.2
Rückseitige Brennweite fb in mm: 36
Krümmungsradius r in mm: 20.76
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-40PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 50
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 46.6
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 60
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 4.6
Rückseitige Brennweite fb in mm: 57
Krümmungsradius r in mm: 31.14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-60PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 70
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 67.2
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 80
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 77.4
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 90
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.7
Rückseitige Brennweite fb in mm: 87.6
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 100
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 97.7
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 120
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.3
Rückseitige Brennweite fb in mm: 117.8
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 150
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 148
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 170
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 168.1
Krümmungsradius r in mm: 88.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-170PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 200
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 198.2
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 250
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 248.3
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 300
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 298.4
Krümmungsradius r in mm: 155.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-300PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 500
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 498.4
Krümmungsradius r in mm: 259.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 700
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.2
Rückseitige Brennweite fb in mm: 698.5
Krümmungsradius r in mm: 363.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-700PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 1000
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.2
Rückseitige Brennweite fb in mm: 998.5
Krümmungsradius r in mm: 519
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-1000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 35
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 9.9
Rückseitige Brennweite fb in mm: 28.5
Krümmungsradius r in mm: 18.17
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-35PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 40
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8.4
Rückseitige Brennweite fb in mm: 34.5
Krümmungsradius r in mm: 20.76
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-40PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 50
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.8
Rückseitige Brennweite fb in mm: 45.5
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 60
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 56.1
Krümmungsradius r in mm: 31.14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-60PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 70
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 66.5
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 80
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.8
Rückseitige Brennweite fb in mm: 76.8
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 90
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 87.1
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 100
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 97.2
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 120
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.8
Rückseitige Brennweite fb in mm: 117.5
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 150
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 147.7
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 170
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.3
Rückseitige Brennweite fb in mm: 167.8
Krümmungsradius r in mm: 88.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-170PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 200
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 198
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 220
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 218
Krümmungsradius r in mm: 114.18
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-220PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 250
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 248.1
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 300
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.7
Rückseitige Brennweite fb in mm: 298.2
Krümmungsradius r in mm: 155.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-300PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 350
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 348.3
Krümmungsradius r in mm: 181.65
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-350PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 400
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 398.2
Krümmungsradius r in mm: 207.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-400PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 450
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 448.4
Krümmungsradius r in mm: 233.55
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-450PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 500
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.4
Rückseitige Brennweite fb in mm: 498.4
Krümmungsradius r in mm: 259.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 600
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.4
Rückseitige Brennweite fb in mm: 598.4
Krümmungsradius r in mm: 311.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-600PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 700
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 698.5
Krümmungsradius r in mm: 363.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-700PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 800
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 798.5
Krümmungsradius r in mm: 415.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-800PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 900
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.2
Rückseitige Brennweite fb in mm: 898.5
Krümmungsradius r in mm: 467.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-900PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 1000
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.2
Rückseitige Brennweite fb in mm: 998.5
Krümmungsradius r in mm: 519
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-1000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 1200
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.2
Rückseitige Brennweite fb in mm: 1198.6
Krümmungsradius r in mm: 622.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-1200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 1500
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 1498.6
Krümmungsradius r in mm: 778.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-1500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 2000
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 1998.6
Krümmungsradius r in mm: 1038
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-2000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 2500
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 2498.6
Krümmungsradius r in mm: 1297.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-2500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 3000
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 2998.6
Krümmungsradius r in mm: 1557
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-3000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 4000
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 3998.6
Krümmungsradius r in mm: 2076
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-4000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 5000
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 4998.6
Krümmungsradius r in mm: 2595
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-5000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 50
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 11.4
Rückseitige Brennweite fb in mm: 42.5
Krümmungsradius r in mm: 25.95
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-50PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 60
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 9.3
Rückseitige Brennweite fb in mm: 53.9
Krümmungsradius r in mm: 31.14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-60PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 70
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8
Rückseitige Brennweite fb in mm: 64.7
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 80
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.1
Rückseitige Brennweite fb in mm: 75.3
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 90
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.5
Rückseitige Brennweite fb in mm: 85.7
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 100
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6
Rückseitige Brennweite fb in mm: 96
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 120
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.3
Rückseitige Brennweite fb in mm: 116.5
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 150
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.6
Rückseitige Brennweite fb in mm: 147
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 170
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.3
Rückseitige Brennweite fb in mm: 167.2
Krümmungsradius r in mm: 88.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-170PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 200
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 197.4
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 220
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.8
Rückseitige Brennweite fb in mm: 217.5
Krümmungsradius r in mm: 114.18
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 250
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 247.7
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 300
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.3
Rückseitige Brennweite fb in mm: 297.7
Krümmungsradius r in mm: 155.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-300PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 350
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 348
Krümmungsradius r in mm: 181.65
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-350PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 400
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 398
Krümmungsradius r in mm: 207.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-400PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 450
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 448.1
Krümmungsradius r in mm: 233.55
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-450PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 500
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 498.2
Krümmungsradius r in mm: 259.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 900
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.4
Rückseitige Brennweite fb in mm: 898.4
Krümmungsradius r in mm: 467.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 1000
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.4
Rückseitige Brennweite fb in mm: 998.4
Krümmungsradius r in mm: 519
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-1000PIR1_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 70
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13
Rückseitige Brennweite fb in mm: 61.5
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 80
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.4
Rückseitige Brennweite fb in mm: 72.5
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 90
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.3
Rückseitige Brennweite fb in mm: 83.2
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 100
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.4
Rückseitige Brennweite fb in mm: 93.8
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 120
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.2
Rückseitige Brennweite fb in mm: 114.6
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 150
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7.1
Rückseitige Brennweite fb in mm: 145.3
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 170
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.6
Rückseitige Brennweite fb in mm: 165.6
Krümmungsradius r in mm: 88.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-170PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 200
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.1
Rückseitige Brennweite fb in mm: 196
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 220
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.8
Rückseitige Brennweite fb in mm: 216.2
Krümmungsradius r in mm: 114.18
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-220PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 250
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 246.4
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 300
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5
Rückseitige Brennweite fb in mm: 296.7
Krümmungsradius r in mm: 155.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-300PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 350
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.7
Rückseitige Brennweite fb in mm: 346.9
Krümmungsradius r in mm: 181.65
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-350PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 400
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 397
Krümmungsradius r in mm: 207.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-400PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 450
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.3
Rückseitige Brennweite fb in mm: 447.1
Krümmungsradius r in mm: 233.55
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-450PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 500
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 497.2
Krümmungsradius r in mm: 259.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 600
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4
Rückseitige Brennweite fb in mm: 597.4
Krümmungsradius r in mm: 311.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-600PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 700
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 697.5
Krümmungsradius r in mm: 363.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-700PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 800
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.8
Rückseitige Brennweite fb in mm: 797.4
Krümmungsradius r in mm: 415.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-800PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 900
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.7
Rückseitige Brennweite fb in mm: 897.6
Krümmungsradius r in mm: 467.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-900PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 1000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 997.6
Krümmungsradius r in mm: 519
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-1000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 1200
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 1197.7
Krümmungsradius r in mm: 622.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-1200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 1500
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 1497.8
Krümmungsradius r in mm: 778.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-1500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 2000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.3
Rückseitige Brennweite fb in mm: 1997.8
Krümmungsradius r in mm: 1038
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-2000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 2500
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.2
Rückseitige Brennweite fb in mm: 2497.9
Krümmungsradius r in mm: 1297.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-2500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 3000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.2
Rückseitige Brennweite fb in mm: 2997.9
Krümmungsradius r in mm: 1557
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-3000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 4000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.2
Rückseitige Brennweite fb in mm: 3997.9
Krümmungsradius r in mm: 2076
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-4000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 5000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 4997.9
Krümmungsradius r in mm: 2595
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-5000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 70
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13.4
Rückseitige Brennweite fb in mm: 61.2
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 80
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.7
Rückseitige Brennweite fb in mm: 72.3
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 90
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.3
Rückseitige Brennweite fb in mm: 83.2
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 100
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.6
Rückseitige Brennweite fb in mm: 93.7
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 120
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 8.2
Rückseitige Brennweite fb in mm: 114.6
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 150
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 7.1
Rückseitige Brennweite fb in mm: 145.3
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 170
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.6
Rückseitige Brennweite fb in mm: 165.7
Krümmungsradius r in mm: 88.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-170PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 200
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 6.1
Rückseitige Brennweite fb in mm: 196
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 250
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 246.4
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 300
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 5
Rückseitige Brennweite fb in mm: 296.7
Krümmungsradius r in mm: 155.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-300PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 400
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 397
Krümmungsradius r in mm: 207.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-400PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 500
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 497.2
Krümmungsradius r in mm: 259.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 700
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 697.4
Krümmungsradius r in mm: 363.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-700PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 1000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 997.6
Krümmungsradius r in mm: 519
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-1000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 70
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 18.8
Rückseitige Brennweite fb in mm: 57.6
Krümmungsradius r in mm: 36.33
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-70PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 80
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 15.8
Rückseitige Brennweite fb in mm: 69.6
Krümmungsradius r in mm: 41.52
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-80PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 90
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13.9
Rückseitige Brennweite fb in mm: 80.8
Krümmungsradius r in mm: 46.71
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-90PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 100
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 12.5
Rückseitige Brennweite fb in mm: 91.7
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 120
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.7
Rückseitige Brennweite fb in mm: 113
Krümmungsradius r in mm: 62.28
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-120PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 150
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9
Rückseitige Brennweite fb in mm: 144.1
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 170
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.3
Rückseitige Brennweite fb in mm: 164.6
Krümmungsradius r in mm: 88.23
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-170PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 200
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7.4
Rückseitige Brennweite fb in mm: 195.1
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 250
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.5
Rückseitige Brennweite fb in mm: 245.7
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 300
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 296.1
Krümmungsradius r in mm: 155.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-300PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 400
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 396.6
Krümmungsradius r in mm: 207.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-400PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 500
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.7
Rückseitige Brennweite fb in mm: 496.9
Krümmungsradius r in mm: 259.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 700
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 697.2
Krümmungsradius r in mm: 363.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-500P_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 900
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4
Rückseitige Brennweite fb in mm: 897.4
Krümmungsradius r in mm: 467.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-80PM_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 1000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 997.5
Krümmungsradius r in mm: 519
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60-1000PIR1_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 100
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 21.8
Rückseitige Brennweite fb in mm: 85.6
Krümmungsradius r in mm: 51.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-100PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 150
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 14.1
Rückseitige Brennweite fb in mm: 140.8
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 200
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11
Rückseitige Brennweite fb in mm: 192.7
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 250
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.3
Rückseitige Brennweite fb in mm: 243.9
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 300
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.2
Rückseitige Brennweite fb in mm: 294.6
Krümmungsradius r in mm: 155.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-300PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 350
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7.5
Rückseitige Brennweite fb in mm: 345.1
Krümmungsradius r in mm: 181.65
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-350PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 400
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.9
Rückseitige Brennweite fb in mm: 395.5
Krümmungsradius r in mm: 207.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-400PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 500
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.1
Rückseitige Brennweite fb in mm: 496
Krümmungsradius r in mm: 259.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 600
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.6
Rückseitige Brennweite fb in mm: 596.3
Krümmungsradius r in mm: 311.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 700
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 696.6
Krümmungsradius r in mm: 363.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-700PIR1_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 800
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.9
Rückseitige Brennweite fb in mm: 796.8
Krümmungsradius r in mm: 415.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-800PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 1000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 997
Krümmungsradius r in mm: 519
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80-1000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 150
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 21.2
Rückseitige Brennweite fb in mm: 136.1
Krümmungsradius r in mm: 77.85
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-150PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 200
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 15.8
Rückseitige Brennweite fb in mm: 189.6
Krümmungsradius r in mm: 103.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-200PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 250
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13
Rückseitige Brennweite fb in mm: 241.4
Krümmungsradius r in mm: 129.75
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-250PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 300
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.2
Rückseitige Brennweite fb in mm: 292.6
Krümmungsradius r in mm: 155.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-300PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 350
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10
Rückseitige Brennweite fb in mm: 343.4
Krümmungsradius r in mm: 181.65
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-350PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 400
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.1
Rückseitige Brennweite fb in mm: 394.4
Krümmungsradius r in mm: 207.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-400PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 500
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7.9
Rückseitige Brennweite fb in mm: 494.8
Krümmungsradius r in mm: 259.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-500PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 600
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7
Rückseitige Brennweite fb in mm: 595.4
Krümmungsradius r in mm: 311.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-600PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 700
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.5
Rückseitige Brennweite fb in mm: 695.7
Krümmungsradius r in mm: 363.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-700PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 800
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6
Rückseitige Brennweite fb in mm: 796
Krümmungsradius r in mm: 415.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-800PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 1000
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 996.4
Krümmungsradius r in mm: 519
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100-1000PIR2_STP.zip

OSE-SLB-P_SLSQ-P_SLSQK-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls
