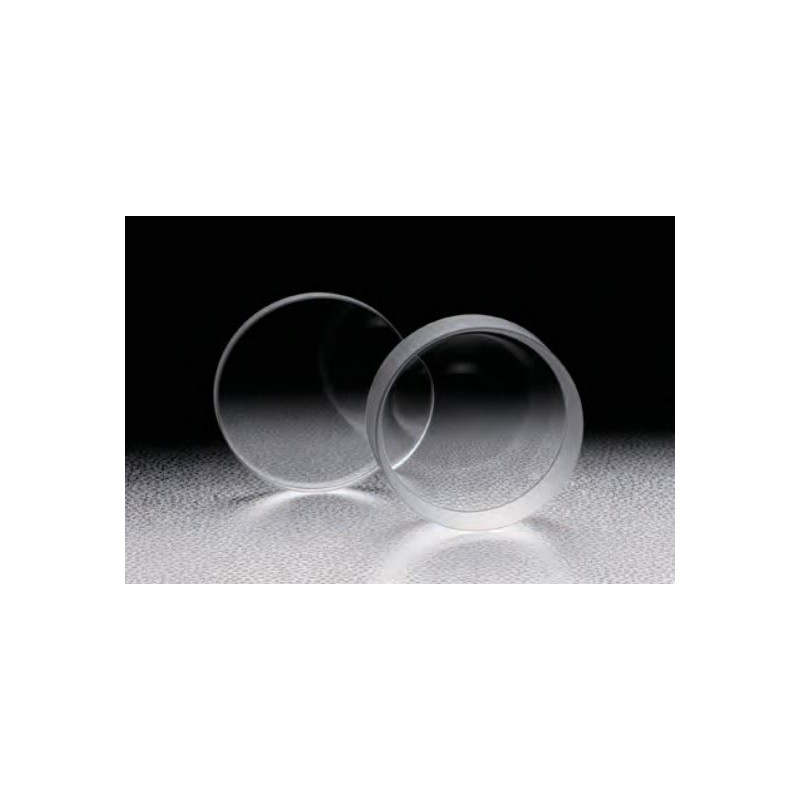

Plankonkave Linse, AR in nm: 750 - 1550, BK7

Artikel-Nr.: OSE-SLB-10-15NIR2

Diese einfachen Negativlinsen bilden allein ein virtuelles Bild eines entfernten Objekts oder einer kollimierten Lichtquelle. In Kombination mit anderen Optiken reduzieren sie die Leistung des Systems.

Brennweite in mm

Durchmesser / AxB in mm

Brennweite in mm

Durchmesser / AxB in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Kantendicke te in mm: 3.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -16.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -15
Kantendicke te in mm: 3.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -16.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-15NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -20
Kantendicke te in mm: 3.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -21.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-20NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -25
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -26.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-25NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -30
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -31.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-30NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -40
Kantendicke te in mm: 2.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -41.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-40NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -50
Kantendicke te in mm: 2.5
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -51.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-50NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -60
Kantendicke te in mm: 2.4
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -61.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-60NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -70
Kantendicke te in mm: 2.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -71.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -80
Kantendicke te in mm: 2.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -81.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -90
Kantendicke te in mm: 2.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -91.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-90NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: -100
Kantendicke te in mm: 2.2
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -101.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -20
Kantendicke te in mm: 5.2
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -21.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-20NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -25
Kantendicke te in mm: 4.4
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -26.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-25NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -30
Kantendicke te in mm: 3.9
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -31.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-30NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -40
Kantendicke te in mm: 3.4
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -41.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-40NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -50
Kantendicke te in mm: 3.1
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -51.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-50NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -60
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -61.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-60NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -70
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -71.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -80
Kantendicke te in mm: 2.7
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -81.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: -100
Kantendicke te in mm: 2.5
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -101.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -25
Kantendicke te in mm: 6.7
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -26.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-25NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -30
Kantendicke te in mm: 5.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -31.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-30NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -40
Kantendicke te in mm: 4.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -41.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-40NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -50
Kantendicke te in mm: 4
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -51.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-50NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -60
Kantendicke te in mm: 3.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -61.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-60NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -70
Kantendicke te in mm: 3.4
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -71.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -80
Kantendicke te in mm: 3.2
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -81.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -90
Kantendicke te in mm: 3.1
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -91.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-90NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -100
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -101.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -120
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -121.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-120NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: -150
Kantendicke te in mm: 2.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -151.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20-150NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -30
Kantendicke te in mm: 8.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -31.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-30NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -35
Kantendicke te in mm: 7
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -36.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-35NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -40
Kantendicke te in mm: 6.2
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -41.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-40NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -50
Kantendicke te in mm: 5.2
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -51.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-50NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -60
Kantendicke te in mm: 4.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -61.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-60NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -70
Kantendicke te in mm: 4.2
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -71.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -80
Kantendicke te in mm: 3.9
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -81.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -100
Kantendicke te in mm: 3.5
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -101.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -120
Kantendicke te in mm: 3.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -121.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-120NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -150
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -151.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-150NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -170
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -171.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-170NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: -200
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -201.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25-200NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -30
Kantendicke te in mm: 8.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -31.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-30NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -40
Kantendicke te in mm: 6.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -41.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-40NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -50
Kantendicke te in mm: 5.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -51.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-50NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -60
Kantendicke te in mm: 4.7
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -61.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-60NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -70
Kantendicke te in mm: 4.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -71.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -80
Kantendicke te in mm: 4
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -81.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -90
Kantendicke te in mm: 3.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -91.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-90NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -100
Kantendicke te in mm: 3.6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -101.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -150
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -151.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-150NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: -200
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -201.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4-200NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -35
Kantendicke te in mm: 9.9
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -36.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-35NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -40
Kantendicke te in mm: 8.4
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -41.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-40NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -50
Kantendicke te in mm: 6.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -51.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-50NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -60
Kantendicke te in mm: 5.9
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -61.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-60NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -70
Kantendicke te in mm: 5.2
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -71.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -80
Kantendicke te in mm: 4.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -81.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -90
Kantendicke te in mm: 4.5
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -91.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-90NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -100
Kantendicke te in mm: 4.2
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -101.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -120
Kantendicke te in mm: 3.8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -121.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-120NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -150
Kantendicke te in mm: 3.5
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -151.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-150NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -170
Kantendicke te in mm: 3.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -171.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-170NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -200
Kantendicke te in mm: 3.1
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -201.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-200NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -220
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -221.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-220NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: -250
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -251.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30-250NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: -50
Kantendicke te in mm: 11.4
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -51.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-50NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: -60
Kantendicke te in mm: 9.3
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -61.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-60NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: -70
Kantendicke te in mm: 8
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -71.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: -80
Kantendicke te in mm: 7.1
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -81.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: -100
Kantendicke te in mm: 6
Dicke im Zentrum der Linse tc in mm: 2
Rückseitige Brennweite fb in mm: -101.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -70
Kantendicke te in mm: 13
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -72
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -80
Kantendicke te in mm: 11.4
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -82
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -90
Kantendicke te in mm: 10.3
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -92
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-90NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -100
Kantendicke te in mm: 9.4
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -102
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -120
Kantendicke te in mm: 8.2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -122
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-120NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -150
Kantendicke te in mm: 7.1
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -152
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-150NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -170
Kantendicke te in mm: 6.6
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -172
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-170NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -200
Kantendicke te in mm: 6.1
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -202
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-200NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -220
Kantendicke te in mm: 5.8
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -222
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-220NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -250
Kantendicke te in mm: 5.4
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -252
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-250NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: -300
Kantendicke te in mm: 5
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -302
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50-300NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: -70
Kantendicke te in mm: 13.4
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -72
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-70NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: -80
Kantendicke te in mm: 11.7
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -82
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-80NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: -90
Kantendicke te in mm: 10.5
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -92
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-90NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: -100
Kantendicke te in mm: 9.6
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -102
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-100NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: -150
Kantendicke te in mm: 7.3
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -152
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-150NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: -200
Kantendicke te in mm: 6.2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -202
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-200NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: -250
Kantendicke te in mm: 5.5
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -252
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-250NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Plankonkave Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 750 - 1550
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 85
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: -300
Kantendicke te in mm: 5.1
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: -302
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8-300NIR2_STP.zip

OSE-SLB-N_SLSQ-N_SLSQK-N.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls
