Beschreibung

Hochpräzise Wellenfrontmessungen für CW‑ und gepulste Laser

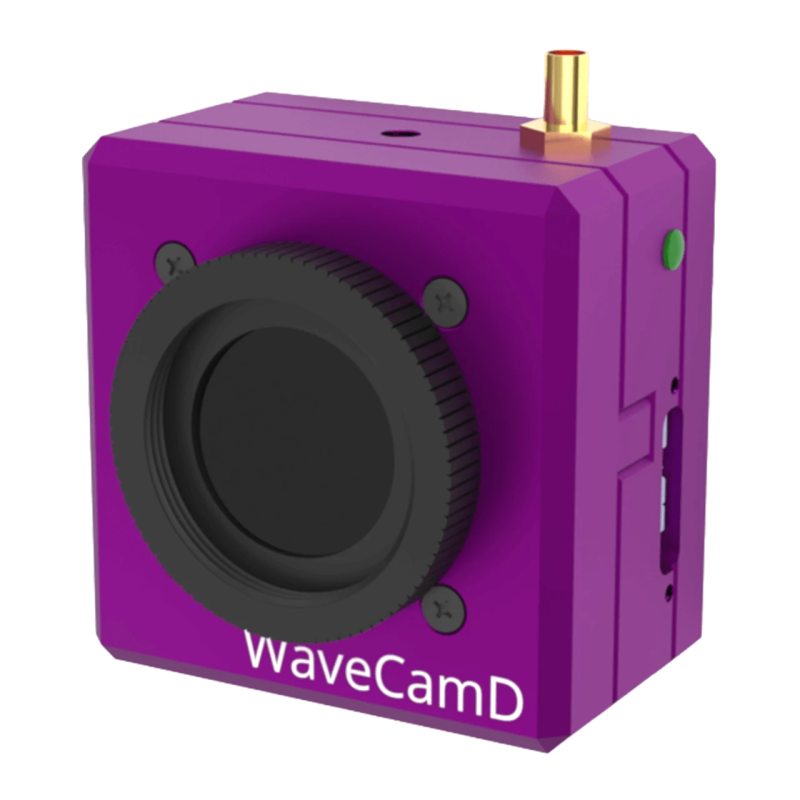

Der WaveCamD CMOS Shack‑Hartmann Wellenfrontsensor wurde für die präzise Echtzeit‑Charakterisierung von Laserwellenfronten entwickelt. Das 9 × 9 mm AR‑beschichtete Mikrolinsenarray mit 60 × 60 Linsen und 150 µm Pitch bietet hohe räumliche Auflösung und exzellente Empfindlichkeit.

Mit einer Wellenfrontgenauigkeit von λ/30 und einer Sensitivität von λ/100 unterstützt der WaveCamD sowohl zonale (numerische) als auch modale (Zernike) Rekonstruktionsmethoden. Der hochauflösende 4,2 MP CMOS‑Sensor mit Global Shutter und TTL‑Trigger ermöglicht stabile Einzelaufnahmen auch bei schnellen Laserquellen.

Zusatzfunktionen wie HyperCal™ zur dynamischen Rauschkorrektur, MagND™ magnetische Neutraldichtefilter und USB‑3.0‑Betrieb ohne externe Stromversorgung machen den WaveCamD zu einer kompakten und leistungsfähigen Lösung für anspruchsvolle Anwendungen in Forschung und Industrie.

Hauptmerkmale

• Spektralbereich: 355 – 1150 nm
• 9 × 9 mm AR‑beschichtetes Mikrolinsenarray
• 60 × 60 Linsen, 150 µm Pitch, 5,2 mm Brennweite
• λ/30 Genauigkeit, λ/100 Sensitivität
• Zonale und modale (Zernike) Rekonstruktion
• 5,5 µm Pixel, 4,2 MP CMOS‑Sensor
• USB 3.0, stromversorgt über Schnittstelle
• HyperCal™ Rausch‑ und Offsetkorrektur
• MagND™ magnetische ND‑Filter oder C‑Mount‑Filter
• 2.500:1 Signal‑zu‑RMS‑Rauschen
• Global Shutter mit TTL‑Trigger
• Elektronischer Auto‑Shutter: 85 µs – 2 s
• 12‑Bit ADC
• DataRay LaserLink (HTTP‑fähig) kompatibel

Typische Anwendungen

• Einzelaufnahme‑Wellenfrontmessung
• Laserstrahl‑Kollimation
• Echtzeit‑Strahlausrichtung
• Aberrationsanalyse optischer Systeme
