Artikel-Nr.: STC-Laserschutzkabine

Die Laserschutzkabinen sind dazu konzipiert bei Anwendungen mit Lasern der Klasse 4 die Umgebung gemäß EN 60825-1 sowie OStrV so abzusichern, so dass außerhalb der Anlage Klasse 1 Bedingungen vorliegen.

alt

Für mehr Infos
Experten kontaktieren

Laserschutz Team
Tel.: +49 8153 405-11

Beschreibung

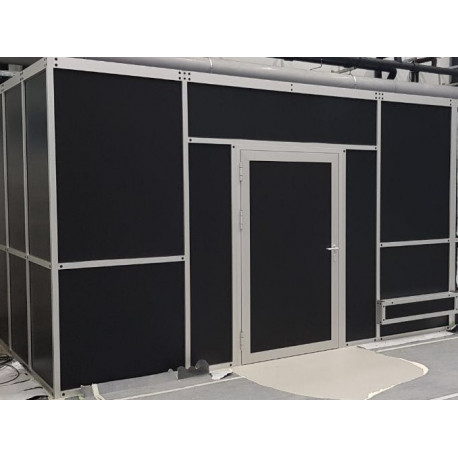

Laserschutzkabine in modularer Ausführung

Die sicherste Variante eine Laserumgebung gemäß EN 608251-1 sowie OStrV abzusichern besteht darin den Laserbereich großflächig mit einer Kabine einzuhausen. Dieses findet besonders häufig im Bereich der Lasermaterialbearbeitung Anwendung, wo Laser mit Leistungen von bis zu mehreren kW eingesetzt werden. Die Kabine wird dabei so ausgeführt, dass der Laserbereich weiterhin begehbar bleibt.

Die Laserschutzkabine kann problemlos mit dem Interlock-Kontrollsystem ICS-6 ausgestattet werden. Zudem kann ein (oder mehrere) Laserschutzfenster zur Überwachung aller Vorgänge im Kabinenraum angebracht werden. Das modulare Konzept bietet somit eine sehr kostengünstige und einfache Möglichkeit, eine Laseranlage zu umhausen und dabei die internationalen Vorschriften für Lasersicherheit zu erfüllen. Außerhalb dieser Laserschutzkabine kann der Bereich als Laserklasse 1 ausgewiesen werden. Dadurch wird dort ein Arbeitsablauf ohne Störungen und ohne zusätzliche Schutzanforderungen gewährleistet.

Eigenschaften der Laserschutzkabine:

  • Flexibilität durch modulare Bauweise
  • Leicht aufbaubar sowie demontierbar
  • Kundenspezifisch gestaltbar
  • Geschlossenes, einwandiges Wandsystem
  • Material: Alu-Profile 90 x 45 bzw. 45 x 45 mm
  • Seitenwände und Deckenbereich aus Laser-geprüften Material*
  • Flächenelemente werden blickdicht in das Aluminiumprofil eingesetzt
  • Zugang über Schwingtüren, Schiebetüren, Tore oder Klappen möglich
  • Auf Wunsch mit Innenbeleuchtung (z.B. LED Module, 1800 lm, 230 V, 18 W, neutralweiß, 4000 K)
  • Kabeldurchführungen möglich
  • Anbindung an ein Interlock-Kontrollsystem möglich
  • Vorbereitung für Laserschutzfenster, Warnleuchten oder Absaugung möglich


Auf Wunsch kann auch eine vor-Ort Montage der Kabine angebotenen werden. Zudem besteht die Möglichkeit einer finalen Abnahme der fertig installieren Kabine gemäß Laserklasse 1 nach EN 60825-1 durch einen externen Gutachter.


*Verfügbare Wandmaterialien:


3 mm Aludibond, schwarz: erfolgreich getestet nach den Prüfbedingungen gemäß EN 12254 für 100 s bei einer cw-Leistung von 160 W (Strahldurchmesser 1 mm, Wellenlänge 1030 nm). Dies entspricht der Schutzstufe von D AB8 (bei 1030 nm).

4 mm Aludibond, weiß: erfolgreich getestet nach den Prüfbedingungen gemäß EN 12254 für 100 s bei einer cw-Leistung von 160 W (Strahldurchmesser 1 mm, Wellenlänge 1030 nm). Dies entspricht der Schutzstufe von D AB8 (bei 1030 nm).
