Axiale Beleuchtungssysteme

search
  • sar.jpg

Artikel-Nr.: DCM-SAR

Compact axial illumination for low-reflection surface inspection. Due to 90° deflection suitable for use in narrow surroundings.

alt

Für mehr Infos
Experten kontaktieren

Bildverarbeitung Team

Beschreibung

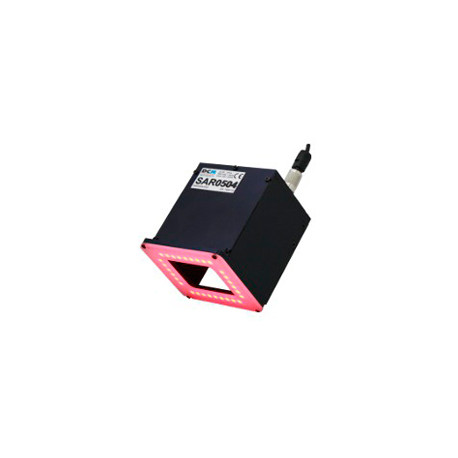

DCM-SAR - Koaxiale Beleuchtung mit unabhängigem Ringlicht zur schattenfreien Ausleuchtung und Hervorhebung von Oberflächenfehlern.

Die diffuse axiale Beleuchtung erlaubt eine sehr gute Oberflächeninspektion auf vielen Oberflächen. Das Licht aus der Achse des Objektivs beleuchtet die Oberfläche so, das Schatten und Reflexe vermieden werden um z.B: Oberflächenbeschriftungen (OCR, OCV) sicher erkennen zu können. Verpackungsfolien werden mit der Beleuchtungsart transparent sodass darunter liegende Oberflächen inspiziert werden können.

Durch die Zusätzliche diffuse Ringbeleuchtung, die unabhängig vom Coaxialelement angesteuert werden kann, werden Unebenheiten bzw. Fehler in der Oberfläche hevorgehoben.

Durch die 90° Anordnung kann die Bauhöhe der Bildverarbeitungskette deutlich reduziert werden.

Die Beleuchtungseinheit sollte etwas größer sein als das zu inspizierende Bauteil.


Produktname Leichtfeld (mm)
DCM-SAR0504A 74 x 62



Weiß und Rot sind die standard Lichtfarben. Weiß ist ideal um bei unterschiedlich farbigen Artikeln eine konstante Helligkeit zu erzielen. Für den Einsatz mit einer Farbkamera ist weiß ebenfalls üblicherweise notwendig.
Die monochromatischen Wellenlängen ermöglichen im Zusammenspiel mit Bandpassfiltern die Eliminierung von störendem Umgebungs- und Tageslicht innerhalb der BV-Einheit. Bei einem Einsatz von mehreren Kameras und verschiedenen Wellenlängen mit Bandpassfiltern lassen sich mehrere Messkanäle, die simultan arbeiten, in eine Anlage integrieren.

Verfügbare Wellenlängen

Farbe Wellenlänge
Blau 470nm
Grün 525nm
Rot 630nm
IR 880nm
IR+ 940nm
Weiß 4100°K


Weitere Wellenlängen auf Anfrage möglich.

Produktmatrix

Model BaugruppeVersion -Wellenlänge Betriebsart
DCM-SAR 0504A -470 C*
-525 S**
-630
-880
-940
-W00



*C = CW Mode (Continues wave/Dauerlicht)
**S = Strobe (Blitzlicht)


Beispiel:
DCM-SAR0504A-940-C Axiales Beleuchtungssystem mit 74mm x 62mm Beleuchtungsfläche und 940 nm Wellenlänge. Dauerlicht.

Es sind verschiedene Blitztreiber erhältlich. Der VST11I bietet einen Triggereingang und einen Lampenausgang, mit dem VST33I haben Sie Zugriff auf 3 Ein- und Ausgänge. Die Systeme sind über ein Terminal programmierbar und für die Hutschienenmontage ausgelegt. Alternativ sind auch besonders leistungsstarke Blitztreiber erhältlich.
