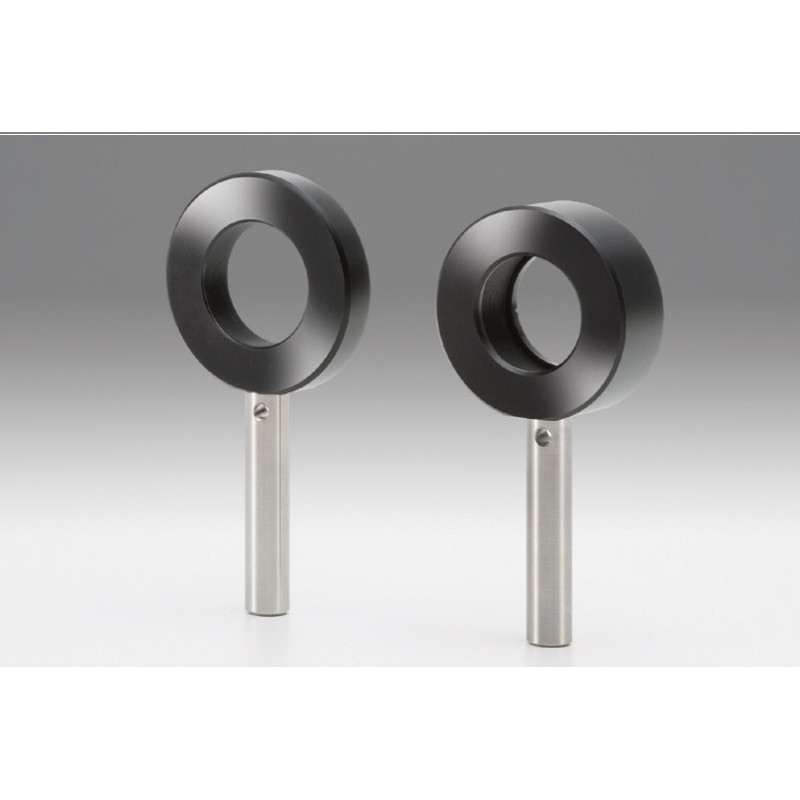

OSE-LHF: OSE-LHF-M29-25: Fester Halter für Multielement-Linsen

Artikel-Nr.: OSE-LHF-M29-25

76,40 €

zzgl. MwSt.

Option

A in mm

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 10
Kompatible Optikdicke in mm: 3 - 6
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.07
B in mm: 7
C in mm: 15
D in mm: 4
E in mm: 32
F in mm: 12
G in mm: M10,85P0,75
H in mm: 12
I in mm: M6

Downloads

Kompatible Optikdurchmesser in mm: 15
Kompatible Optikdicke in mm: 3 - 10
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.07
B in mm: 12
C in mm: 20
D in mm: 5
E in mm: 42
F in mm: 16
G in mm: M15,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-15_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 3 - 12
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.09
B in mm: 17
C in mm: 20
D in mm: 7
E in mm: 42
F in mm: 18
G in mm: M20,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-20_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 3 - 10
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.1
B in mm: 21
C in mm: 25
D in mm: 6
E in mm: 52
F in mm: 16
G in mm: M26,25P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-25_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 3 - 6
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.09
B in mm: 22
C in mm: 25
D in mm: 4
E in mm: 52
F in mm: 12
G in mm: M26,25P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-25.4_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 6
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.09
B in mm: 26
C in mm: 25
D in mm: 4
E in mm: 52
F in mm: 12
G in mm: M30,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-30_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 12
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.11
B in mm: 26
C in mm: 25
D in mm: 7
E in mm: 52
F in mm: 18
G in mm: M30,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-30A_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 38.1
Kompatible Optikdicke in mm: 3 - 12
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.13
B in mm: 34
C in mm: 30
D in mm: 7
E in mm: 62
F in mm: 18
G in mm: M38,95P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-38.1_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 3 - 12
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.13
B in mm: 36
C in mm: 30
D in mm: 7
E in mm: 62
F in mm: 18
G in mm: M40,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-40_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 4 - 14
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.14
B in mm: 36
C in mm: 30
D in mm: 8
E in mm: 62
F in mm: 20
G in mm: M40,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-40A_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 3 - 12
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.14
B in mm: 45
C in mm: 35
D in mm: 7
E in mm: 72
F in mm: 18
G in mm: M50,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-50_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 4 - 18
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.17
B in mm: 45
C in mm: 35
D in mm: 10
E in mm: 72
F in mm: 24
G in mm: M50,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-50A_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 3 - 12
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.14
B in mm: 46
C in mm: 35
D in mm: 7
E in mm: 72
F in mm: 18
G in mm: M51,65P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-50.8_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 52
Kompatible Optikdicke in mm: 3 - 15
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.18
B in mm: 47
C in mm: 40
D in mm: 8.5
E in mm: 82
F in mm: 21
G in mm: M52,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-52_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 60
Kompatible Optikdicke in mm: 3 - 15
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.18
B in mm: 55
C in mm: 40
D in mm: 8.5
E in mm: 82
F in mm: 21
G in mm: M60,85,P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-60_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 60
Kompatible Optikdicke in mm: 4 - 21
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.21
B in mm: 55
C in mm: 40
D in mm: 11.5
E in mm: 82
F in mm: 27
G in mm: M60,85P0,75
H in mm: 12
I in mm: M6

Downloads

OSE-LHF-60A_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 80
Kompatible Optikdicke in mm: 3 - 15
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
B in mm: 73
C in mm: 50
D in mm: 8.5
E in mm: 102
F in mm: 21
G in mm: M81,1P1
H in mm: 20
I in mm: M6

Downloads

OSE-LHF-80_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 80.4
Kompatible Optikdicke in mm: 4 - 23
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.37
B in mm: 73
C in mm: 50
D in mm: 12.5
E in mm: 102
F in mm: 29
G in mm: M81,1P1
H in mm: 20
I in mm: M6

Downloads

OSE-LHF-80A_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 100
Kompatible Optikdicke in mm: 4 - 18
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.39
B in mm: 93
C in mm: 60
D in mm: 11
E in mm: 122
F in mm: 26
G in mm: M101,1P1
H in mm: 20
I in mm: M6

Downloads

OSE-LHF-100_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 100
Kompatible Optikdicke in mm: 4 - 22
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.42
B in mm: 93
C in mm: 60
D in mm: 13
E in mm: 122
F in mm: 30
G in mm: M101,1P1
H in mm: 20
I in mm: M6

Downloads

OSE-LHF-100A_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 130
Kompatible Optikdicke in mm: 4 - 18
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.45
B in mm: 122
C in mm: 75
D in mm: 11
E in mm: 152
F in mm: 26
G in mm: M131,1P1
H in mm: 20
I in mm: M6

Downloads

OSE-LHF-130_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 150
Kompatible Optikdicke in mm: 5 - 20
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.62
B in mm: 142
C in mm: 85
D in mm: 12
E in mm: 171
F in mm: 28
G in mm: M151,1P1
H in mm: 20
I in mm: M6

Downloads

OSE-LHF-150_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 80.4
Kompatible Optikdicke in mm: 4 - 23
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.22
B in mm: 73
C in mm: 50
D in mm: 12.5
E in mm: 102
F in mm: 29
G in mm: M81,1P1
I in mm: M6

Downloads

OSE-LHF-80A_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 100
Kompatible Optikdicke in mm: 4 - 22
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.27
B in mm: 93
C in mm: 60
D in mm: 13
E in mm: 122
F in mm: 30
G in mm: M101,1P1
I in mm: M6

Downloads

OSE-LHF-100A_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 130
Kompatible Optikdicke in mm: 4 - 18
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.3
B in mm: 122
C in mm: 75
D in mm: 11
E in mm: 152
F in mm: 26
G in mm: M131,1P1
I in mm: M6

Downloads

OSE-LHF-130_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 150
Kompatible Optikdicke in mm: 5 - 20
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.47
B in mm: 142
C in mm: 85
D in mm: 12
E in mm: 171
F in mm: 28
G in mm: M151,1P1
I in mm: M6

Downloads

OSE-LHF-150_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 10
Kompatible Optikdicke in mm: 3 - 6
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.02
B in mm: 7
C in mm: 15
D in mm: 4
E in mm: 32
F in mm: 12
G in mm: M10,85P0,75
I in mm: M4

Downloads

OSE-LHF-10-EE_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 3 - 6
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.04
B in mm: 22
C in mm: 25
D in mm: 4
E in mm: 52
F in mm: 12
G in mm: M26,25P0,75
I in mm: M4

Downloads

OSE-LHF-25.4-EE_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 3 - 12
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.08
B in mm: 36
C in mm: 30
D in mm: 7
E in mm: 62
F in mm: 18
G in mm: M40,85P0,75
I in mm: M4

Downloads

OSE-LHF-40-EE_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 80
Kompatible Optikdicke in mm: 3 - 15
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
B in mm: 73
D in mm: 8.5
E in mm: 102
F in mm: 21
G in mm: M81,1P1
I in mm: M6

Downloads

OSE-LHF-80-EE_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 100
Kompatible Optikdicke in mm: 4 - 18
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.39
B in mm: 93
C in mm: 60
D in mm: 11
E in mm: 122
F in mm: 26
G in mm: M101,1P1
I in mm: M6

Downloads

OSE-LHF-100-EE_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 38.1
Kompatible Optikdicke in mm: 3 - 12
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.08
B in mm: 34
C in mm: 30
D in mm: 7
E in mm: 62
F in mm: 18
G in mm: M38,95P0,75
I in mm: 8-32UNC

Downloads

OSE-LHF-38.1-UU_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 80
Kompatible Optikdicke in mm: 3 - 15
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
B in mm: 73
C in mm: 50
D in mm: 8.5
E in mm: 102
F in mm: 21
G in mm: M81,1P1
I in mm: M6

Downloads

OSE-LHF-80-EE_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 100
Kompatible Optikdicke in mm: 4 - 18
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.39
B in mm: 93
C in mm: 60
D in mm: 11
E in mm: 122
F in mm: 26
G in mm: M101,1P1
I in mm: M6

Downloads

OSE-LHF-100-UU_STP.zip

DOWNLOAD

OSE-LHF.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.11
A in mm: 56
B in mm: 27
C in mm: M29 P0,75

Downloads

OSE-LHF-M29-25_STP.zip

DOWNLOAD

OSE-LHF-UDL_LHF-M.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.11
A in mm: 60
B in mm: 29
C in mm: M34 P0,75

Downloads

OSE-LHF-M34-30_STP.zip

DOWNLOAD

OSE-LHF-UDL_LHF-M.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.11
A in mm: 70
B in mm: 34
C in mm: M50,9 P0,75

Downloads

OSE-LHF-M50.9-50_STP.zip

DOWNLOAD

OSE-LHF-UDL_LHF-M.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06
A in mm: 56
B in mm: 27
C in mm: M29 P0,75

Downloads

OSE-LHF-M29-25-N_STP.zip

DOWNLOAD

OSE-LHF-UDL_LHF-M.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06
A in mm: 60
B in mm: 29
C in mm: M34 P0,75

Downloads

OSE-LHF-M34-30-N_STP.zip

DOWNLOAD

OSE-LHF-UDL_LHF-M.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06
A in mm: 70
B in mm: 34
C in mm: M50,9 P0,75

Downloads

OSE-LHF-M50.9-50-N_STP.zip

DOWNLOAD

OSE-LHF-UDL_LHF-M.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06
A in mm: 56
B in mm: 27
C in mm: M29 P0,75

Downloads

OSE-LHF-M29-25-UU_STP.zip

DOWNLOAD

OSE-LHF-UDL_LHF-M.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06
A in mm: 60
B in mm: 29
C in mm: M34 P0,75

Downloads

OSE-LHF-M34-30-UU_STP.zip

DOWNLOAD

OSE-LHF-UDL_LHF-M.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06
A in mm: 70
B in mm: 34
C in mm: M50,9 P0,75
