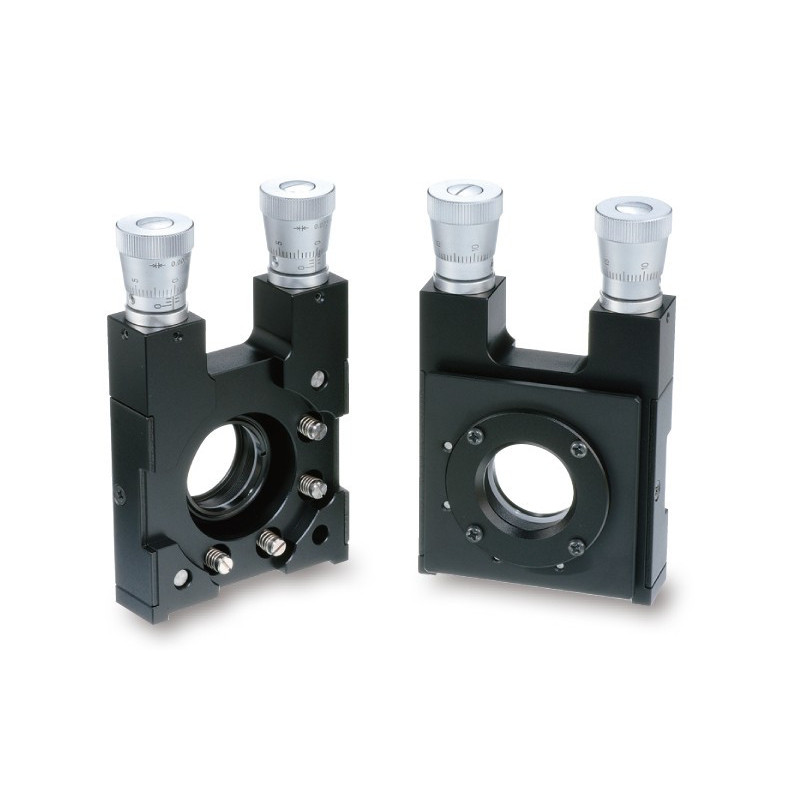

OSE-LMHB: Vertikal einstellbarer Spiegelhalter TopMike, D: 25.4mm

Artikel-Nr.: OSE-LMHB-25.4M

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 3 - 9
Einstellbereich Neigung in ±mm: 2.8
Einstellbereich Rotation in ±mm: 2.8
Grobe Auflösung (Neigung) in °/Rotation: -
Grobe Auflösung (Rotation) in °/Rotation: -
Feiner Einstellbereich (Neigung) in °/Rotation: -
Feiner Einstellbereich (Rotation) in °/Rotation: -
Fine Adjuster Indicator Conversion /tilt: -
Fine Adjuster Indicator Conversion /Rotation: -
Resolution /Tilt °/Rotation: ca, 0,006
Auflösung der Rotation in Grad: ca, 0,006
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.44

Downloads

OSE-LMHB-25.4M_STP.zip

OSE-LMHB.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 9
Einstellbereich Neigung in±mm: 2.8
Einstellbereich Rotation in ±mm: 2.8
Grobe Auflösung (Neigung) in °/Rotation: -
Grobe Auflösung (Rotation) in °/Rotation: -
Feiner Einstellbereich (Neigung) in °/Rotation: -
Feiner Einstellbereich (Rotation) in °/Rotation: -
Fine Adjuster Indicator Conversion /tilt: -
Fine Adjuster Indicator Conversion /Rotation: -
Resolution /Tilt °/Rotation: ca, 0,006
Auflösung der Rotation in Grad: ca, 0,006
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.44

Downloads

OSE-LMHB-30M_STP.zip

OSE-LMHB.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 2 - 16
Einstellbereich Neigung in±mm: 1.8
Einstellbereich Rotation in ±mm: 1.8
Grobe Auflösung (Neigung) in °/Rotation: -
Grobe Auflösung (Rotation) in °/Rotation: -
Feiner Einstellbereich (Neigung) in °/Rotation: -
Feiner Einstellbereich (Rotation) in °/Rotation: -
Fine Adjuster Indicator Conversion /tilt: -
Fine Adjuster Indicator Conversion /Rotation: -
Resolution /Tilt °/Rotation: ca, 0,004
Auflösung der Rotation in Grad: ca, 0,004
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.75

Downloads

OSE-LMHB-50M_STP.zip

OSE-LMHB.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 2 - 16
Einstellbereich Neigung in±mm: 1.8
Einstellbereich Rotation in ±mm: 1.8
Grobe Auflösung (Neigung) in °/Rotation: -
Grobe Auflösung (Rotation) in °/Rotation: -
Feiner Einstellbereich (Neigung) in °/Rotation: -
Feiner Einstellbereich (Rotation) in °/Rotation: -
Fine Adjuster Indicator Conversion /tilt: -
Fine Adjuster Indicator Conversion /Rotation: -
Resolution /Tilt °/Rotation: ca, 0,004
Auflösung der Rotation in Grad: ca, 0,004
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.75

Downloads

OSE-LMHB-50.8M_STP.zip

OSE-LMHB.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 60
Kompatible Optikdicke in mm: 4 - 17
Einstellbereich Neigung in±mm: 1.8
Einstellbereich Rotation in ±mm: 1.8
Grobe Auflösung (Neigung) in °/Rotation: -
Grobe Auflösung (Rotation) in °/Rotation: -
Feiner Einstellbereich (Neigung) in °/Rotation: -
Feiner Einstellbereich (Rotation) in °/Rotation: -
Fine Adjuster Indicator Conversion /tilt: -
Fine Adjuster Indicator Conversion /Rotation: -
Resolution /Tilt °/Rotation: ca, 0,004
Auflösung der Rotation in Grad: ca, 0,004
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.75

Downloads

OSE-LMHB-60M_STP.zip

OSE-LMHB.pdf

Holders.zip
