Artikel-Nr.: EOP-PLD-2S-PC
Treiber auf Leiterplattenebene, der eine externe ± 15 V Gleichstromversorgung erfordert
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Beschreibung

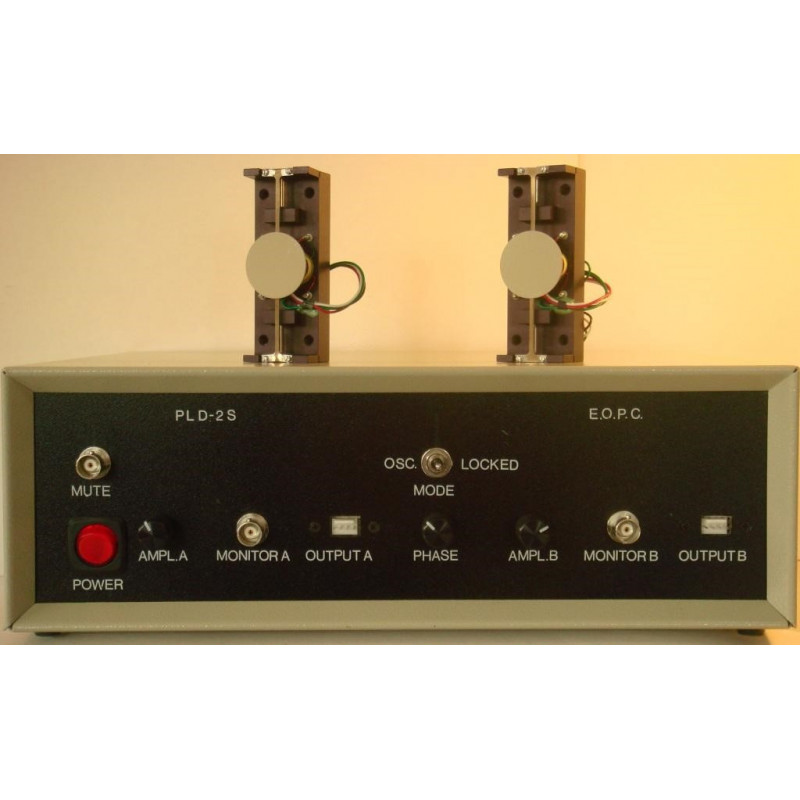

Der EOP-PLD-2S-PC Treiber sperrt zwei Resonanzscanner mit derselben Frequenz in einem Lissajous-Muster, um einen Kreis oder eine Ellipse zu erzeugen, oder um zwei Resonanzscanner mit derselben Frequenz phasengleich oder phasenverschoben zu sperren. Die beiden identischen Scanner haben jeweils eine feste Frequenz im Bereich von 10 Hz bis 16 kHz. Scanner „B“ ist im MASTER / SLAVE-Modus mit Scanner „A“ phasenverriegelt. Die Phasenbeziehung zum Master-Scanner richtet sich werkseitig nach den Kundenanforderungen ( 0° bis 360°) und ist über die Fronplatte im Bereich von ± 45 ° min einstellbar.
Der Treiber kann auch zwei Resonanzscanner derselben Frequenz in einem SLAVE / SLAVE-Modus in Phase oder außer Phase an einen stabilen externen Takt koppeln.
Das System kann als „Stand alone“-Einheit verwendet oder in ein Instrument integriert werden. Dieser Treiber wir nicht für temperaturempfindliche Anwendungen empfohlen.
| Frequenzbereich | 10 Hz bis 16 KHz |
| Positionsmonitor | Analoger Positionsausgang, ± 5 V max. 1 KOhm maximale Belastung für jeden Scanner |
| Phasenverstellbereich | ± 45° min |
| Phasenstabilität | 0.01 % |
| Phasenbeziehung | Werkseitig eingestellt auf Kundenspezifikationen |
| Betriebstemperaturbereich | Raumtemperatur |
| Eingangsspannung | 110 V oder 220 V ac, 50 – 60 Hz, 20 W |
