Artikel-Nr.: EOP-PLD-1S-110

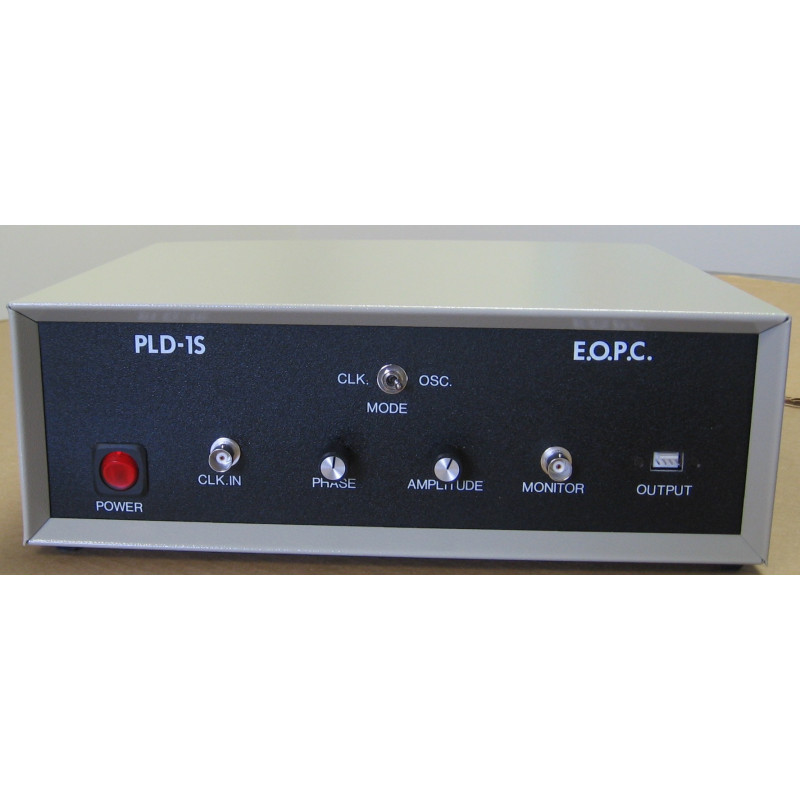

Der EOP-PLD-1S-110-Treiber ist ein Treiber für 110 V. Der Treiber verfügt über Bedienelemente auf der Vorderseite für Amplitude und Phase sowie interne Netzteile.
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Beschreibung
Der Treiber EOP-PLD-1S-110 verriegelt einen Resonanzscanner (Typ SC, außer für Subminiaturscanner) mit einem externen Takteingangssignal. Das System kann als „Stand alone“-Einheit verwendet oder in ein Instrument oder ein System integriert werden. Die Abmessungen des Treibers betragen: 12“ x 10“ x 3,8“. Obwohl der Scanner in einem großen Temperaturbereich eingesetzt werden kann, wird dieser Treiber nicht für temperaturempfindliche Anwendungen empfohlen. Um den Scanner an ein externes Taktsignal zu koppeln, müssen Sie die genaue Taktfrequenz (bis zu 4 Dezimalstellen) angeben.
| Frequenzbereich | 5 Hz bis 16 kHz |
| Externes Taktsignal | TTL-Level, Sinus oder Rechteck (1 V PTP bis 20 V PTP) |
| Externe Taktstabilität | ± 50 PPM |
| Amplitudenempfindlichkeit des Scanners | 0.01 % oder besser |
| Positionsüberwachung | Analoger Positionsausgang, ± 5 V max. 1 kOhm maximale Belastung |
| Phasenverstellbereich | ± 45° min |
| Phasenstabilität | 0.01 % |
| Phasenbeziehung | Werkseitig auf Kundenspezifikation eingestellt |
| Betriebstemperaturbereich | Nur Raumtemperatur |
| Leistungsaufnahme | 110 Vac, 50 – 60 Hz, 20 W |
