  • Faseroptische Reflektionssonde

Artikel-Nr.: BWT-FRP

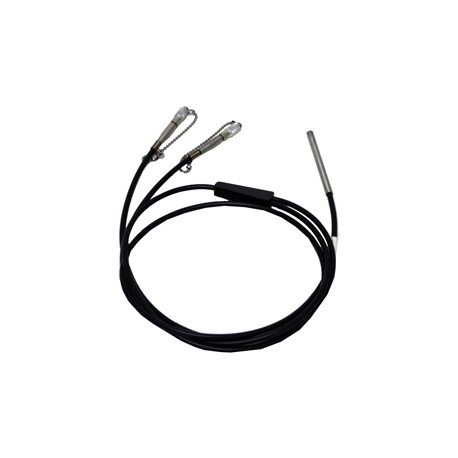

Faseroptische Reflexionssonde bestehend aus einem Bündel von 7 optischen Fasern in einer Edelstahl-Ferrule

alt

Für mehr Infos
Experten kontaktieren

Optische Messtechnik Team

Beschreibung

Faseroptische Reflexionssonde


Die faseroptische Reflexionssonde FRP kombiniert optische Fasern an einem Ende für die Probenmessung und ist am anderen Ende in zwei Kanäle gebündelt für den Anschluss an eine Lichtquelle und ein Spektrometer.

Eine faseroptische Reflexionssonde kann entweder diffuse oder spiegelnde Reflexion von Oberflächen messen. Wenn sie in einem Winkel zur Oberflächennormalen positioniert ist, misst sie die diffuse Reflexion. Bei einer Positionierung senkrecht zur Oberfläche (0° Einfallswinkel) misst sie die spiegelnde Reflexion.

Alle Standard-FRP-Reflexionssonden bestehen aus einem Bündel von 7 optischen Fasern in einer Edelstahl-Ferrule. Die Baugruppen sind mit UV- oder NIR-geeigneten Quarzglas-Lichtleitfasern mit Standard-Faserkerndurchmessern von 200μm erhältlich.

Die Lichtquellen- und Spektrometerkanäle verfügen über Standard-SMA-905-Stecker. Die Faserkonfiguration für diese Kanäle besteht aus zwei Optionen. Für die Verwendung mit den CCD-Spektrometern von B&W Tek, die eine Pixelhöhe von 200 mm haben, dient ein einzelner Faserkanal als Spektrometerkanal. Ein Rundbündel aus sechs Fasern dient als Lichtquellenkanal. Bei allen anderen B&W Tek-Spektrometern mit größerer Pixelhöhe wird am besten ein lineares Bündel von sechs Fasern als Spektrometerkanal verwendet, das auf einen Spektrometereingangsspalt ausgerichtet wird.

Anwendungen:

Diffuse Reflexion
Spiegelnde Reflexion
