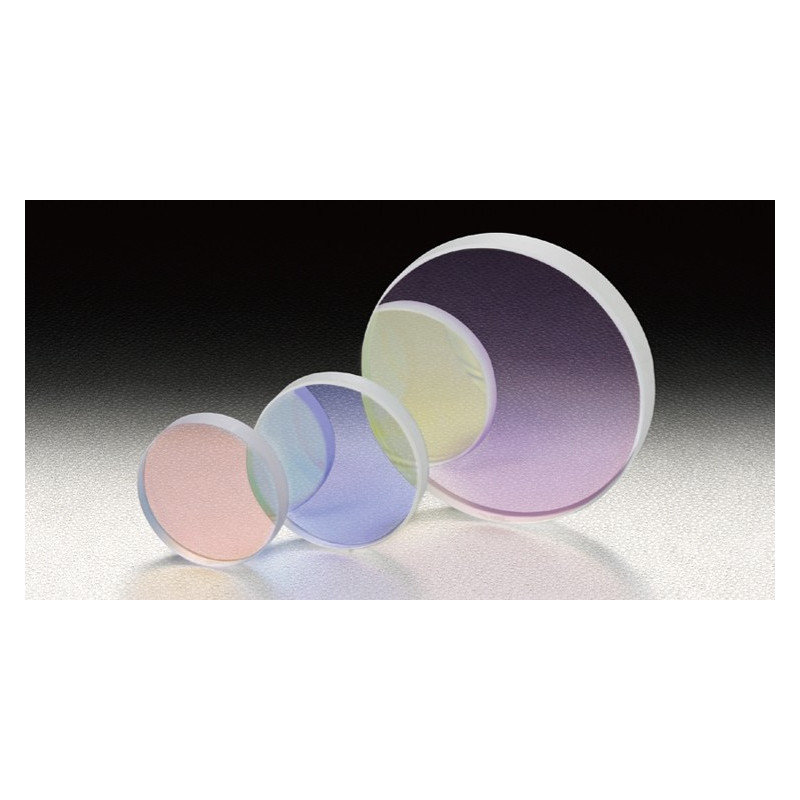

Dielektrische Breitband-Halbspiegel

Artikel-Nr.: OSE-PSMH-25.4C03-10-550

Diese Halbspiegel haben 3 Arten von Ultra-Breitband-Optiken für Bereiche von Visibile bis NIR, die für optische Kommunikationsanwendungen eingesetzt werden.

Wellenlängenbereich in nm

Durchmesser in mm

Dicke in mm

Wellenlängenbereich in nm

Durchmesser in mm

Dicke in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Material: BK7
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 25.4
Dicke in mm: 3
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±5
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 30
Dicke in mm: 3
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±5
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 30
Dicke in mm: 5
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±5
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 40
Dicke in mm: 4
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±5
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 50
Dicke in mm: 5
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±5
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 50
Dicke in mm: 8
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±5
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 700 - 900
Durchmesser D mm: 30
Dicke in mm: 3
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±3(800nm)
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 700 - 900
Durchmesser D mm: 30
Dicke in mm: 5
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±3(800nm)
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 700 - 900
Durchmesser D mm: 50
Dicke in mm: 5
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±3(800nm)
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 700 - 900
Durchmesser D mm: 50
Dicke in mm: 8
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±3(800nm)
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 1300 - 1550
Durchmesser D mm: 30
Dicke in mm: 3
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±3(1400nm)
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 1300 - 1550
Durchmesser D mm: 30
Dicke in mm: 5
Material: BK7
Reflexion: R; Durchlässigkeit in %: 50±3(1400nm)
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Dielektrische mehrlagige Beschichtung / Rückfläche: Mehrlagige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 2.1
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PMH_PSMH.pdf

PSMH.xls

Opt_Beamsplitters_.zip
