Beschreibung

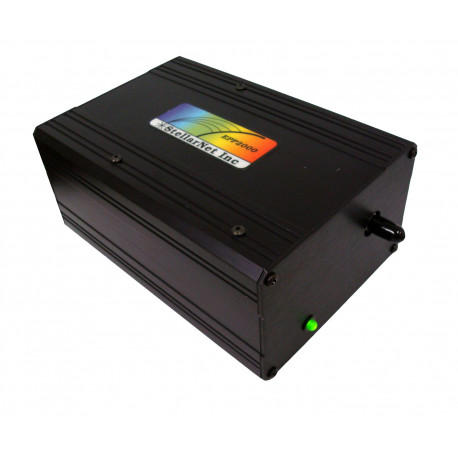

Concave Grating Spectrometer BLACK-Comet from StellarNet
StellarNet Konkavgitter-Spektrometer liefert hohe Leistung für Spektroskopie-Anwendungen im UV-VIS-Wellenlängenbereich von 190 - 850 nm (Modell C) oder optional 280 - 900 nm (Modell CXR). Die Instrumente sind außergewöhnlich robust und haben keine beweglichen Teile. Sie sind in kleinen robusten Metallgehäusen (2,75 x 4 x 6 Zoll) für tragbare Spektroradiometrie und Labor- oder Prozessspektroskopiemessungen verpackt. Der BLACK-Comet UV-VIS konkaves Gitterspektrometer verwendet ein konkaves Gitter mit 40 mm Durchmesser und Aberrationskorrektur, um eine hervorragende spektrale Bildgebung zu ermöglichen. Dies verbessert die spektralen Formen signifikant, indem Komma und Astigmatismus in der Ebene reduziert werden Gitterspektrographentwürfe. Die Spektrographenarchitektur verwendet keine Spiegel und liefert daher mit zusätzlicher Unterstützung durch das holographische Liniengitter ein möglichst geringes Streulicht im UV. Das konkave Gitter erzeugt eine Ebene Feld auf dem CCD-Detektor erzeugt eine einheitliche Auflösung über den gesamten Bereich.
Vorteile des Konkav-Gitterspektrometers
Einer der Hauptvorteile des konkaven Gitterspektrometers SCHWARZ-Komet ist seine Fähigkeit, Streulichtlevel drastisch zu reduzieren, 0,02% bei 435 nm und 0,2% bei 200 nm, die niedrigsten Werte von jedem Feldspektrometer. Durch das Design hat das holographische Gitter eine glattere Oberfläche als normal normal Gitter, die in konkurrierenden Spektrometermodellen verwendet werden. Die Oberflächenrauhigkeit ist die Hauptquelle für Gitter, die durch Streu erzeugt werden. Licht und damit die überlegene Gittertechnologie, die Konkav-Gitterspektrometer von StellarNet sind in der Lage, den Effekt drastisch zu reduzieren. Gitterstreuung in der Standard-Czerny-Turner-Design wird gesammelt und fokussiert durch den Fokussierungsspiegel in Richtung des Ausgangsanschlusses, dies tritt nicht beim konkaven Gitterspektrometer auf BLACK-Komet. Wenn zusätzliche optische Komponenten wie kollimierende und fokussierende Spiegel im Instrumentendesign verwendet werden, ist es wahrscheinlicher, dass das Licht re - gebeugt und gestreut. Aufgrund der Fähigkeit des Spektrometers, Lichtstreuung zu reduzieren, insbesondere bei UV-Licht mit hoher Leistung, ist das Konkavgitter-Spektrometer zwei- bis dreimal verstärkt UV-Empfindlichkeit im Vergleich zu planaren Gitter / Czerny Turner optischen Konfigurationen.
Empfindlichkeit des Konkav-Gitterspektrometers
Die spektrale Empfindlichkeit ist einer der wichtigsten Faktoren bei der Auswahl des richtigen Miniaturspektrometers. Das konkave optische Gitterdesign ermöglicht eine hohe Empfindlichkeit und eine glatte spektrale Verteilung über den Wellenlängenbereich als im obigen Spektrum einer Wolfram Halogenlampe gezeigt.
Spezifikationen des Konkav-Gitterspektrometers
Dynamikbereich:
|
2000:1 mit 6 Dekaden
|
Dimensionen:
|
69 x 100 x 150 mm
|
Optische Auflösung:
|
< 1 nm Lösung Res. mit 25 µm Spalte
|
Energieverbrauch
|
100 mA @ 5 VDC
|
Detektor Typ:
|
2048 pixel CCD, PDA opt.
|
Schnittstelle:
|
USB-2
|
Detektor Bereich:
|
C = 190 - 850 nm or CXR = 280 - 900 nm
|
Datenübertragungsgeschwindigkeit:
|
3x / 40x schneller als USB-1
|
Pixel Größe:
|
14 um x 200 um
|
Detektor Integration:
|
1 ms to 65 s
|
Konkaves Gitter:
|
Aberration korrigiert
|
Schlitzgröße Optionen:
|
14, 25, 50, 100, 200 µm
|
Gittertyp:
|
Holographisch, 590 g/mm
|
Streulicht:
|
0.02 % at 435 nm; 0.2 % at 200 nm
|
Spektrograph:
|
f/2, Flaches Feld - Keine Spiegel
|
Glasfaser-Eingang:
|
SMA905 0.22 na einzelne Faser
|
Sortierfilter für Bestellungen:
|
Integriertes Multiband
|
Betriebssysteme:
|
Windows XP/Vista/7/8/8.1/10 (32- und 64-Bit)
|
Signal-Rausch:
|
1000:1 CCD, PDA 2000:1
|
Software enthalten:
|
SpectraWiz Programm & Apps
|
Digitalisierer:
|
16-bit
|
Auch kostenlose Programme für:
|
LabView / VC / VBA / Delphi
|
Verfügbare Varianten:
Model |
Wellenlängenbereich [nm] |
Gitter |
200µm Schlitz
Auflösung [nm]
|
100µm Schlitz
Auflösung [nm]
|
50µm Schlitz
Auflösung [nm]
|
25µm Schlitz
Auflösung [nm]
|
14µm Schlitz
Auflösung [nm]
|
BLK-C |
190-850
|
590 |
6.0 |
3.0 |
1.5 |
0.85 |
0.75 |
BLK-CXR |
280-900 |
590 |
6.0 |
3.0 |
1.5
|
0.85 |
0.75 |
