Artikel-Nr.: EOP-SC-scanners
Optische Scanner und Strahldeflektoren mit fester Frequenz (auswählbar).
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Beschreibung

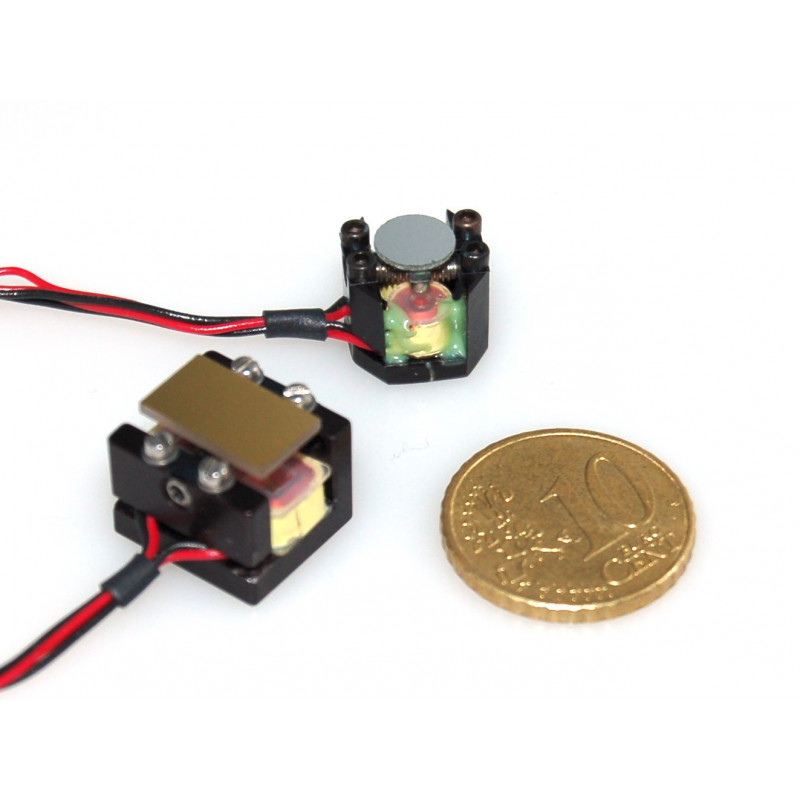

Optische Scanner und Strahldeflektoren mit fester Frequenz (auswählbar)
Diese speziellen Festfrequenz-Scanner sind sehr kompakt, preiswert und eignen sich besonders gut für kleine Geräte und Aufbauten mit beengten Raumverhältnissen. Der geringe Betriebsstrom ermöglicht den Einsatz in tragbaren Geräten.
Spiegel aus Glas sind Standard. Metallspiegel, Gitter, Linsen oder andere optische Elemente sind als optional erhältlich. Ebenfalls erhältlich sind Spiegel für UV -IR -VIS -Anwendungen.
Da diese Komponenten keine Verschleißteile enthalten, bieten sie eine sehr gute Wiederholgenauigkeit und lange Lebensdauer.
Anwendungsbeispiele:
Zum Betrieb bei der eigenen Resonanzfrequenz eignen sich die Treiber vom Typ ED und AGC, welche das Scannersignal über eine Rückkopplung verstärken. Der AGC-Treiber bietet außerdem eine höhere Amplitudenstabilität (0,01%) und ein Ausgangssignal für die Position des Scanspiegels.
Der Treiber PLD-1S ermöglicht den gleichphasigen, synchronen Betrieb zu einem externen Signalgeber.
Der Treiber PLD-2S ermöglicht den gleichphasigen, synchronen Betrieb von zwei Scannern in einem „Master / Slave“-Scan-System.
Der Treiber PLD-2SXY ermöglicht den gleichphasigen Betrieb von zwei Scannern in einem "XY"-Scan-System.
Spezielle Konfigurationen wie modulierende Wellenformen sind auf Anfrage ebenfalls erhältlich.
Übersicht:
| Ausführungen | Model | Frequenz (Hz) | Scanwinkel (P-P DEG OPT) |
Spiegelgröße (mm) |
| Sub-Miniature Optical Scanner, 100 Hz bis 1,5 kHz, Scanwinkel bis 50°, Spiegelgröße bis Ø 6 mm oder 12 x 7 mm |
SC-2-2 | 230 | 50° | Ø 6 |
| SC-2-2 | 200 | 50° | 7 x 6 | |
| SC-2-2 | 125 | 50° | 10 x 6 | |
| SC-2-3 | 360 | 40° | Ø 6 | |
| SC-2-3 | 300 | 40° | 7 x 6 | |
| SC-3-3 | 200 | 40° | 10 x 6 | |
| SC-2-4 | 550 | 30° | Ø 6 | |
| SC-2-4 | 450 | 30° | 7 x 6 | |
| SC-2-4 | 275 | 30° | 10 x 6 | |
| SC-2-5 | 800 | 20° | Ø 6 | |
| SC-2-5 | 650 | 20° | 7 x 6 | |
| SC-2-5 | 385 | 20° | 10 x 6 | |
| SC-3-2/SC-3-SH-2 | 250 | 50° | Ø 6 | |
| SC-3-2/SC-3-SH-2 | 180 | 50° | 7 x 7 | |
| SC-3-2/SC-3-SH-2 | 110 | 50° | 12 x 7 | |
| SC-3-3/SC-3-SH-3 | 400 | 40° | Ø 6 | |
| SC-3-3/SC-3-SH-3 | 285 | 40° | 7 x 7 | |
| SC-3-3/SC-3-SH-3 | 180 | 40° | 12 x 7 | |
| SC-3-4/SC-3-SH-4 | 600 | 30° | Ø 6 | |
| SC-3-4/SC-3-SH-4 | 430 | 30° | 7 x 7 | |
| SC-3-4/SC-3-SH-4 | 265 | 30° | 12 x 7 | |
| SC-3-5/SC-3-SH-5 | 830 | 20° | Ø 6 | |
| SC-3-5/SC-3-SH-5 | 600 | 20° | 7 x 7 | |
| SC-3-5/SC-3-SH-5 | 385 | 20° | 12 x 7 | |
| SC-5 | 100 - 140 | 50° | 10 × 10 | |
| SC-5 | 140 - 250 | 40° | 7 × 7 | |
| SC-5 | 250 - 400 | 35° | 7 × 7 | |
| SC-5 | 400 - 600 | 30° | 7 × 7 | |
| SC-5 | 600 - 800 | 24° | 7 × 7 | |
| SC-5 | 800 - 1.000 | 20° | 7 × 7 | |
| SC-5 | 1.000 - 1.250 | 15° | 7 × 7 | |
| SC-5 | 1.250 - 1.500 | 10° | 6 × 6 | |
| Low Cost Optical Scanner, 10 Hz - 1,5 kHz, Scanwinkel bis 60°, Spiegelgröße bis 25 x 25 mm |
SC-10 | 100 - 140 | 60° | 20 × 20 |
| SC-10 | 140 - 250 | 50° | 10 × 10 | |
| SC-10 | 250 - 400 | 40° | 10 × 10 | |
| SC-10 | 400 - 600 | 30° | 10 × 10 | |
| SC-10 | 600 - 800 | 24° | 8 × 8 | |
| SC-10 | 800 - 1.000 | 20° | 8 × 8 | |
| SC-10 | 1.000 - 1.250 | 15° | 8 × 8 | |
| SC-10 | 1.250 - 1.500 | 10° | 7 × 7 | |
| SC-20 | 10 - 49 | 60° | 25 × 25 | |
| SC-20 | 350 - 99 | 50° | 25 × 25 | |
| SC-20 | 100 - 149 | 40° | 20 × 20 | |
| SC-20 | 150 - 399 | 30° | 10 × 10 | |
| SC-20 | 400 - 599 | 30° | 10 × 10 | |
| SC-20 | 600 - 799 | 24° | 8 × 8 | |
| SC-20 | 800 - 999 | 20° | 8 × 8 | |
| SC-20 | 1.000 - 1.249 | 15° | 8 × 8 | |
| SC-20 | 1.250 - 1.500 | 10° | 7 × 7 | |
| Wide Angle Optical Scanner 5 Hz - 1,5 kHz Scanwinkel bis 70° Spiegelgröße bis 30 x 30 mm |
SC-21 | 15 - 199 | 70° | 30 × 30 |
| SC-21 | 200 - 299 | 70° | 20 × 20 | |
| SC-21 | 300 - 399 | 60° | 10 × 10 | |
| SC-21 | 300 - 399 | 40° | 15 × 15 | |
| SC-21 | 400 - 999 | 40° | 10 × 10 | |
| SC-21 | 400 - 999 | 30° | 12 × 12 | |
| SC-21 | 1.000 - 1.499 | 30° | 10 × 10 | |
| SC-21 | 1.500 - 2.000 | 24° | 8 × 8 | |
| SC-25 | 15 - 199 | 60° | 30 × 30 | |
| SC-25 | 200 - 299 | 60° | 20 × 20 | |
| SC-25 | 300 - 399 | 50° | 10 × 10 | |
| SC-25 | 300 - 399 | 40° | 12 × 12 | |
| SC-25 | 400 - 999 | 40° | 8 × 8 | |
| SC-25 | 400 - 999 | 30° | 10 × 10 | |
| SC-25 | 1.000 - 1.499 | 30° | 8 × 8 | |
| SC-25 | 1.500 - 2.000 | 24° | 6 × 6 | |
| High Frequency Optical Scanner, 200 Hz - 16 kHz Scanwinkel bis 30°, Spiegelgröße bis 25 x 25 mm |
SC-30 | 200 - 750 | 30° | 25 × 25 - 10 × 10 |
| SC-30 | 751 - 4.000 | 20° | 10 × 10 - 8 × 9 | |
| SC-30 | 4.001 - 6.000 | 16° | 8 × 9 - 7 × 8 | |
| SC-30 | 6.001 - 8.000 | 12° | 7 × 8 - 5 × 6 | |
| SC-30 | 8.001 - 10.000 | 12° | 5 × 6 - 4 × 5 | |
| SC-30 | 10.001 - 15.900 | 6° | 4 × 5 - 3 × 4 | |
| SC-30 | 16.000 | 5° | 3 × 4 | |
| Open Frame Optical Scanners | SC-40 | 20 - 250 | 45° | 30 × 20 × 5 mm oder größer |
