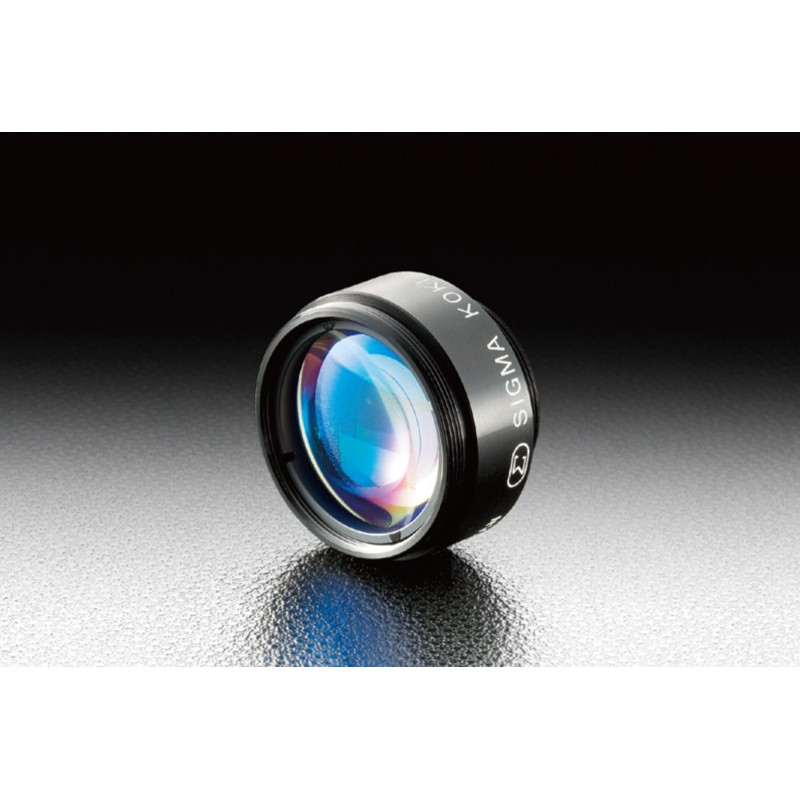

YAG-Laser Fokussierlinsen, Doubletten

Artikel-Nr.: OSE-NYDL-30-60PY1

YAG-Laser-Fokussierlinsen sind luftgelagerte Dubletten für YAG-Wellenlängen.

Brennweite in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Material: Kronenglas -(Luftspalt)- Flintglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm, 632.8nm
Beschichtung: Antireflexbeschichtung mit schmalem Band für 1064 nm und 633 nm
Lazerzerstörschwelle (LIDT) in J/cm²: 1
Annahmewinkel in °: ±1°

Maximaler Linsendurchmesser Ø in mm: 30
Durchmesser D in mm: 36
Brennweite f in mm: 59.9
Freie Apertur Øde in mm: 27
Länge L in mm: 17
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M34 P0,75
Gewindelänge A in mm: 4
Numerische Apertur (NA): 0.23
Arbeitsabstand in mm: 41.1
Material: Kronenglas -(Luftspalt)- Flintglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm, 632.8nm
Beschichtung: Antireflexbeschichtung mit schmalem Band für 1064 nm und 633 nm
Lazerzerstörschwelle (LIDT) in J/cm²: 1
Annahmewinkel in °: ±1°

Downloads

OSE-NYDL-30-60PY1_STP.zip

OSE-NYTL_NYDL.pdf

Opt(ME-optics).zip

OSE-NYDL-30-60PY1_zmx_BB.zip

Maximaler Linsendurchmesser Ø in mm: 30
Durchmesser D in mm: 36
Brennweite f in mm: 79.9
Freie Apertur Øde in mm: 27
Länge L in mm: 15
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M34 P0,75
Gewindelänge A in mm: 4
Numerische Apertur (NA): 0.17
Arbeitsabstand in mm: 67.6
Material: Kronenglas -(Luftspalt)- Flintglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm, 632.8nm
Beschichtung: Antireflexbeschichtung mit schmalem Band für 1064 nm und 633 nm
Lazerzerstörschwelle (LIDT) in J/cm²: 1
Annahmewinkel in °: ±1°

Downloads

OSE-NYDL-30-80PY1_STP.zip

OSE-NYTL_NYDL.pdf

Opt(ME-optics).zip

OSE-NYDL-30-80PY1_zmx_BB.zip

Maximaler Linsendurchmesser Ø in mm: 30
Durchmesser D in mm: 36
Brennweite f in mm: 100.1
Freie Apertur Øde in mm: 27
Länge L in mm: 14
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M34 P0,75
Gewindelänge A in mm: 4
Numerische Apertur (NA): 0.14
Arbeitsabstand in mm: 88.4
Material: Kronenglas -(Luftspalt)- Flintglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm, 632.8nm
Beschichtung: Antireflexbeschichtung mit schmalem Band für 1064 nm und 633 nm
Lazerzerstörschwelle (LIDT) in J/cm²: 1
Annahmewinkel in °: ±1°

Downloads

OSE-NYDL-30-100PY1_STP.zip

OSE-NYTL_NYDL.pdf

Opt(ME-optics).zip

OSE-NYDL-30-100PY1_zmx_BB.zip

Maximaler Linsendurchmesser Ø in mm: 30
Durchmesser D in mm: 36
Brennweite f in mm: 149.3
Freie Apertur Øde in mm: 27
Länge L in mm: 12
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M34 P0,75
Gewindelänge A in mm: 4
Numerische Apertur (NA): 0.09
Arbeitsabstand in mm: 140
Material: Kronenglas -(Luftspalt)- Flintglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm, 632.8nm
Beschichtung: Antireflexbeschichtung mit schmalem Band für 1064 nm und 633 nm
Lazerzerstörschwelle (LIDT) in J/cm²: 1
Annahmewinkel in °: ±1°

Downloads

OSE-NYDL-30-150PY1_STP.zip

OSE-NYTL_NYDL.pdf

Opt(ME-optics).zip

OSE-NYDL-30-150PY1_zmx_BB.zip
