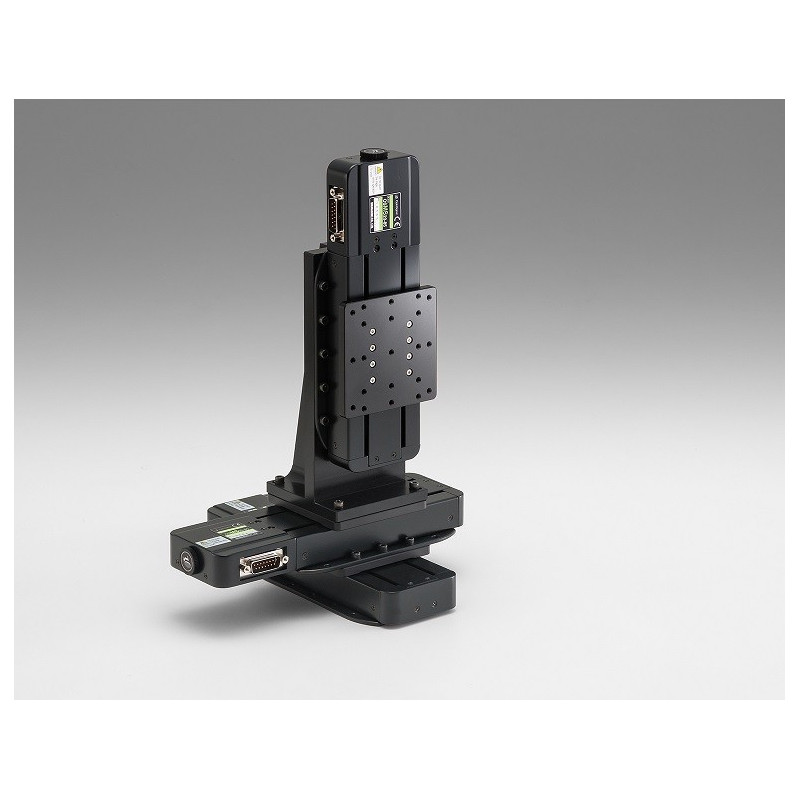

XYZ-Achse, X: 35 mm, Delta: 3 µm, v: 5 mm/s

Beschreibung

•          Verfahrweg: 35 mm
•          Motor: 5 Phasen Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
•          Sensor / Steuerausgang: NPN-Open-Collector-Ausgang DV30V oder niedriger, 50 mA oder niedriger
•          Sensor / Derzeituger Verbrauch:  180 mA or lower
•          Sensor / Netzspannung: DC5-24V ±10%
•          Motorschrittwinkel: 0,72°
•          Spindeltyp: Kugelgewindespindel-Durchmesser Ø8 mm, 2 mm Steigerung
•          Endschalter: Ausgestattet
•          Auflösung (Voll): 2 µm / Puls
•          Auflösung (Halb): 1 µm / Puls
•          Näherungssensor: Keiner
•          Ursprungssensor: Ausgestattet
•          Orthogonalität der Bewegung: 5 µm
•          Rechtwinkligkeit der Bewegung: 25 µm
•          Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZF (Sharp Corporation)
•          Tischgröße: 85 x 85 mm
•          Oberflächenbeschaffenheit: Schwarz eloxiert
•          Umkehrspiel: 3 µm
•          Max. Belastung: 3 kg
•          Befestigungsgewinde: Metrisch
•          Kompatible Controller: OSE-HSC-103, OSE-SHOT-304GS, OSE-HIT-M ・OSE-HIT-S, OSE-PGC-04-U
•          Kompatible Treiber: OSE-SG-5M, OSE-SG-5MS. OSE-SG-514MSC, OSE-MC-7514PCL, OSE-MC-S0514ZU
•          Verlorene Bewegung: 3 µm
•          Max. Geschwindigkeit: 5 mm/sec
•          Positionnierungsgenauigkeit: 10 µm
•          Bühnenmaterial: Aluminium
