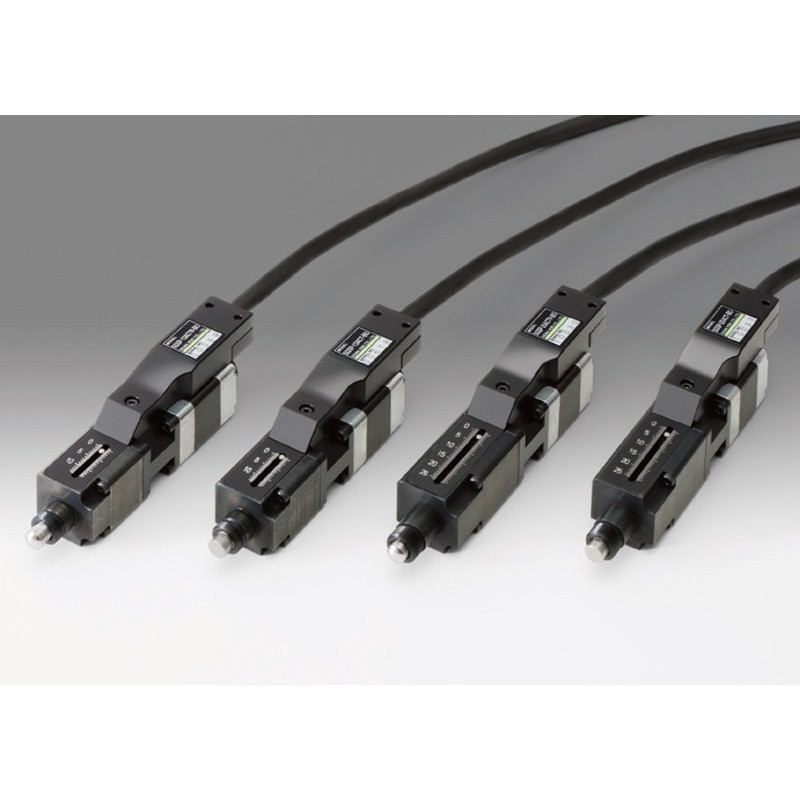

Aktuatoren, X: 13 oder 25 mm

Artikel-Nr.: OSE-SGSP-13ACT-B0

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Ein preiswerter Aktuator, der mit einem kompakten Hochleistungs-Schrittmotor und präzisionsgeschliffenen Schrauben ausgestattet ist.

Einzelimpuls-Verfahrweg in µm: 1/0.5
Typ: 5-Phasen-Schrittmotor 0.35A/phase (Oriental Motor Co., Ltd.)
Motor Teilenummer: PK513PB-C9 (?20mm)
Spindeltyp: Präzisionsgewindespindel Ø4, 0.5mm Steigung
Spitzenform: Flache Ausführung
Verfahrweg in mm: 13
Maximale Verfahrgeschwindigkeit in mm/sec: 2
Positioniergenauigkeit in mm: 0.01
Wiederholungsgenauigkeit in mm: 0.003
Totgang in mm: 0.005
Max. Nutzkraft in N: 3kgf
Gewicht in kg: 0.16

Downloads

OSE-HIT-S_STP.zip

MotorizedStages.zip

Einzelimpuls-Verfahrweg in µm: 1/0.5
Typ: 5-Phasen-Schrittmotor 0.35A/phase (Oriental Motor Co., Ltd.)
Motor Teilenummer: PK513PB-C9 (?20mm)
Spindeltyp: Präzisionsgewindespindel Ø4, 0.5mm Steigung
Spitzenform: R typ
Verfahrweg in mm: 13
Maximale Verfahrgeschwindigkeit in mm/sec: 2
Positioniergenauigkeit in mm: 0.01
Wiederholungsgenauigkeit in mm: 0.003
Totgang in mm: 0.005
Max. Nutzkraft in N: 3kgf
Gewicht in kg: 0.16

Downloads

OSE-HIT-S_STP.zip

MotorizedStages.zip

Einzelimpuls-Verfahrweg in µm: 1/0.5
Typ: 5-Phasen-Schrittmotor 0.35A/phase (Oriental Motor Co., Ltd.)
Motor Teilenummer: PK513PB-C9 (?20mm)
Spindeltyp: Präzisionsgewindespindel Ø4, 0.5mm Steigung
Spitzenform: Flache Ausführung
Verfahrweg in mm: 25
Maximale Verfahrgeschwindigkeit in mm/sec: 2
Positioniergenauigkeit in mm: 0.015
Wiederholungsgenauigkeit in mm: 0.003
Totgang in mm: 0.005
Max. Nutzkraft in N: 3kgf
Gewicht in kg: 0.18

Downloads

OSE-HIT-S_STP.zip

MotorizedStages.zip

Einzelimpuls-Verfahrweg in µm: 1/0.5
Typ: 5-Phasen-Schrittmotor 0.35A/phase (Oriental Motor Co., Ltd.)
Motor Teilenummer: PK513PB-C9 (?20mm)
Spindeltyp: Präzisionsgewindespindel Ø4, 0.5mm Steigung
Spitzenform: R typ
Verfahrweg in mm: 25
Maximale Verfahrgeschwindigkeit in mm/sec: 2
Positioniergenauigkeit in mm: 0.015
Wiederholungsgenauigkeit in mm: 0.003
Totgang in mm: 0.005
Max. Nutzkraft in N: 3kgf
Gewicht in kg: 0.18
