Präzisions-X-Achsen

Artikel-Nr.: OSE-HST-50X

Verfahrweg in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

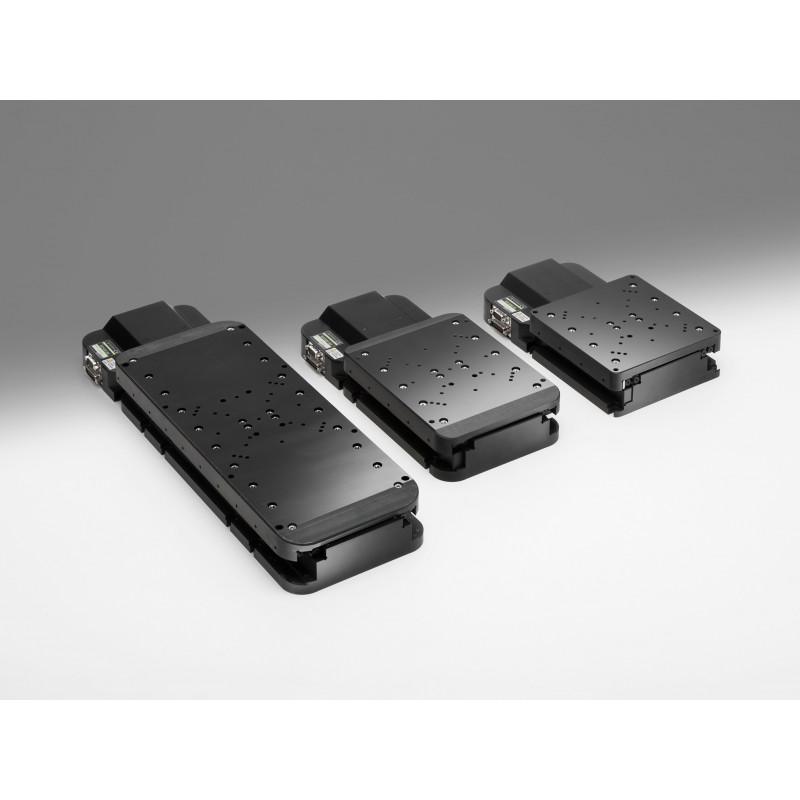

Hochpräzise X-Achsen-Tische, ausgestattet mit Präzisions-Kugelgewindetrieben und Präzisions-Kreuzrollen.

Verfahrweg in mm: 50
Tischgröße in mm: 165x165
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 2mm Steigung
Lagerung: Gekreuzte Rollen
Achsmaterial: Stahl
Gewicht in kg: 8.7
Auflösung / (Voll) in µm/Puls: 4
Auflösung / (Halb) in µm/Puls: 2
Maximale Geschwindikteit in mm/sec: 10
Positioniergenauigkeit in µm: 5
Wiederholgenauigkeit in µm: 2
Maximale Nutzlastin N: 392
Pitch iN*cm: 0.01
Yaw iN*cm: 0.01
Roll iN*cm: 0.005
Totgang [µm]: 1
Umkehrspiel [µm]: 1
Parallelität in µm: 50
Paralellität der Lagerung µm: 10
Pitch [´´]/Yaw [´´]: 15/15
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
Näherungssensor: Ausgestattet (Im Normalzustand geöffnet)
Motortyp: 5-Phasen-Schrittmotor 1.4A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PKP544N18B (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5 ? 24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter /Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor, Näherungs-Home-Sensor
Treiberkanal: D15D15A-CA
Kompatible Treiber: OSE-SG-5M, OSE-SG-55M, OSE-SG-514MSC, OSE-SG-5151, OSE-KR-525M
Kompatible Controller: OSE-HSC-103, OSE-SHOT-302GS, OSE-SHOT-304GS

Downloads

OSE-HST-50X_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 100
Tischgröße in mm: 165x220
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 2mm Steigung
Lagerung: Gekreuzte Rollen
Achsmaterial: Stahl
Gewicht in kg: 10.6
Auflösung / (Voll) in µm/Puls: 4
Auflösung / (Halb) in µm/Puls: 2
Maximale Geschwindikteit in mm/sec: 10
Positioniergenauigkeit in µm: 7
Wiederholgenauigkeit in µm: 2
Maximale Nutzlastin N: 392
Pitch iN*cm: 0.01
Yaw iN*cm: 0.01
Roll iN*cm: 0.005
Totgang [µm]: 1
Umkehrspiel [µm]: 1
Parallelität in µm: 70
Paralellität der Lagerung µm: 10
Pitch [´´]/Yaw [´´]: 20/20
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
Näherungssensor: Ausgestattet (Im Normalzustand geöffnet)
Motortyp: 5-Phasen-Schrittmotor 1.4A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PKP544N18B (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5 ? 24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter /Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor, Näherungs-Home-Sensor
Treiberkanal: D15D15A-CA
Kompatible Treiber: OSE-SG-5M, OSE-SG-55M, OSE-SG-514MSC, OSE-SG-5151, OSE-KR-525M
Kompatible Controller: OSE-HSC-103, OSE-SHOT-302GS, OSE-SHOT-304GS

Downloads

OSE-HST-100X_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 200
Tischgröße in mm: 165x420
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 2mm Steigung
Lagerung: Gekreuzte Rollen
Achsmaterial: Stahl
Gewicht in kg: 18.7
Auflösung / (Voll) in µm/Puls: 4
Auflösung / (Halb) in µm/Puls: 2
Maximale Geschwindikteit in mm/sec: 20
Positioniergenauigkeit in µm: 8
Wiederholgenauigkeit in µm: 2
Maximale Nutzlastin N: 392
Pitch iN*cm: 0.01
Yaw iN*cm: 0.01
Roll iN*cm: 0.005
Totgang [µm]: 1
Umkehrspiel [µm]: 1
Parallelität in µm: 100
Paralellität der Lagerung µm: 20
Pitch [´´]/Yaw [´´]: 20/20
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
Näherungssensor: Ausgestattet (Im Normalzustand geöffnet)
Motortyp: 5-Phasen-Schrittmotor 1.4A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PKP544N18B (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5 ? 24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter /Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor, Näherungs-Home-Sensor
Treiberkanal: D15D15A-CA
Kompatible Treiber: OSE-SG-5M, OSE-SG-55M, OSE-SG-514MSC, OSE-SG-5151, OSE-KR-525M
Kompatible Controller: OSE-HSC-103, OSE-SHOT-302GS, OSE-SHOT-304GS
