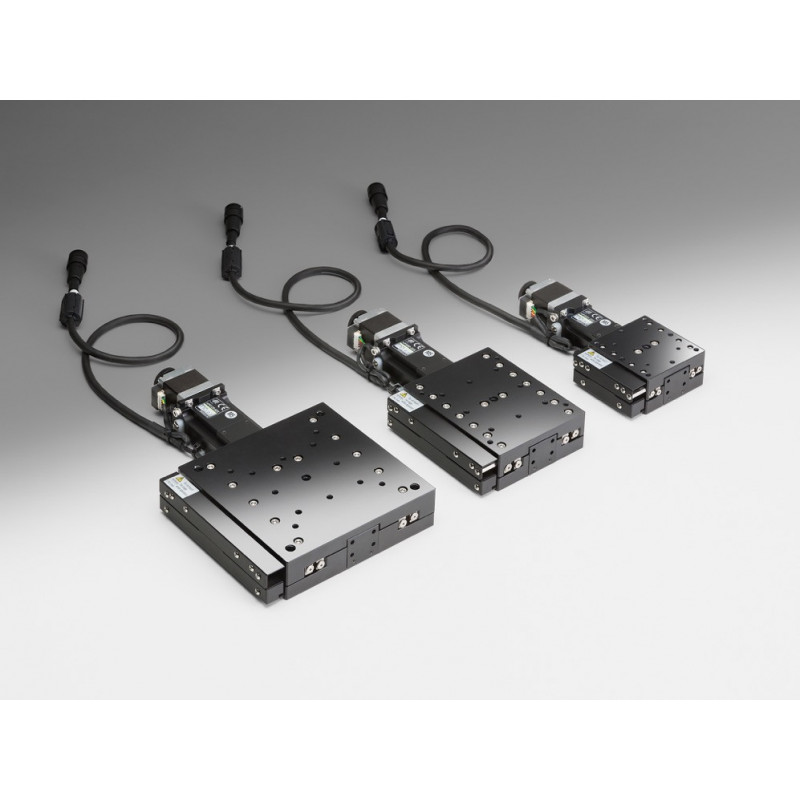

Motorisierte Hochleistungstische

Artikel-Nr.: OSE-HPS80-50X-M5

Verfahrweg in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Motorisierte Tische mit Kugelumlaufspindeln und verlängerten Kontraktlagern bieten Leistung im mittleren bis oberen Bereich zu einem niedrigen Preis.

Verfahrweg in mm: 50
Tischgröße in mm: 80x80
Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
Lagerung: Kugelführung
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 1
Auflösung / (Voll) in µm/Puls: 2
Auflösung / (Halb) in µm/Puls: 1
Maximale Geschwindikteit in mm/sec: 10
Positioniergenauigkeit in µm: 25
Wiederholgenauigkeit in µm: 2
Maximale Nutzlast in N: 73.5
Pitch iN*cm: 0.5
Yaw iN*cm: 0.5
Roll iN*cm: 0.2
Totgang [µm]: 2
Umkehrspiel [µm]: 2
Parallelität in µm: 40
Paralellität der Lagerung µm: 10
Pitch [´´]/Yaw [´´]: 30/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PK523HPB-C12 (28mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN open collector output DC30V oder weniger, 50mA / When load current ist 16mA, the residual voltage is under 0.4V / When load current is 50mA, the residual voltage is under 0.7V
Output Logik: Wenn Licht abschirmend, Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn Licht abschirmend, Ausgangstransistor an Leitung: Home-Sensor
Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04

Downloads

OSE-HPS80-50X-M5_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 60
Tischgröße in mm: 120x120
Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
Lagerung: Kugelführung
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 1.5
Auflösung / (Voll) in µm/Puls: 2
Auflösung / (Halb) in µm/Puls: 1
Maximale Geschwindikteit in mm/sec: 10
Positioniergenauigkeit in µm: 25
Wiederholgenauigkeit in µm: 2
Maximale Nutzlast in N: 98
Pitch iN*cm: 0.5
Yaw iN*cm: 0.5
Roll iN*cm: 0.2
Totgang [µm]: 2
Umkehrspiel [µm]: 2
Parallelität in µm: 50
Paralellität der Lagerung µm: 10
Pitch [´´]/Yaw [´´]: 30/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PK523HPB-C12 (28mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN open collector output DC30V oder weniger, 50mA / When load current ist 16mA, the residual voltage is under 0.4V / When load current is 50mA, the residual voltage is under 0.7V
Output Logik: Wenn Licht abschirmend, Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn Licht abschirmend, Ausgangstransistor an Leitung: Home-Sensor
Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04

Downloads

OSE-HPS120-60X-M5_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 20
Tischgröße in mm: 60x60
Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
Lagerung: Kugelführung
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.6
Auflösung / (Voll) in µm/Puls: 2
Auflösung / (Halb) in µm/Puls: 1
Maximale Geschwindikteit in mm/sec: 10
Positioniergenauigkeit in µm: 15
Wiederholgenauigkeit in µm: 1
Maximale Nutzlast in N: 49
Pitch iN*cm: 0.4
Yaw iN*cm: 0.4
Roll iN*cm: 0.3
Totgang [µm]: 1
Umkehrspiel [µm]: 1
Parallelität in µm: 30
Paralellität der Lagerung µm: 10
Pitch [´´]/Yaw [´´]: 25/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PK523HPB-C12 (28mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN open collector output DC30V oder weniger, 50mA / When load current ist 16mA, the residual voltage is under 0.4V / When load current is 50mA, the residual voltage is under 0.7V
Output Logik: Wenn Licht abschirmend, Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn Licht abschirmend, Ausgangstransistor an Leitung: Home-Sensor
Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
