Motorisierte Translationstische - AC-Servomotor

Artikel-Nr.: OSE-SGMV20-35(X)

Verfahrweg in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

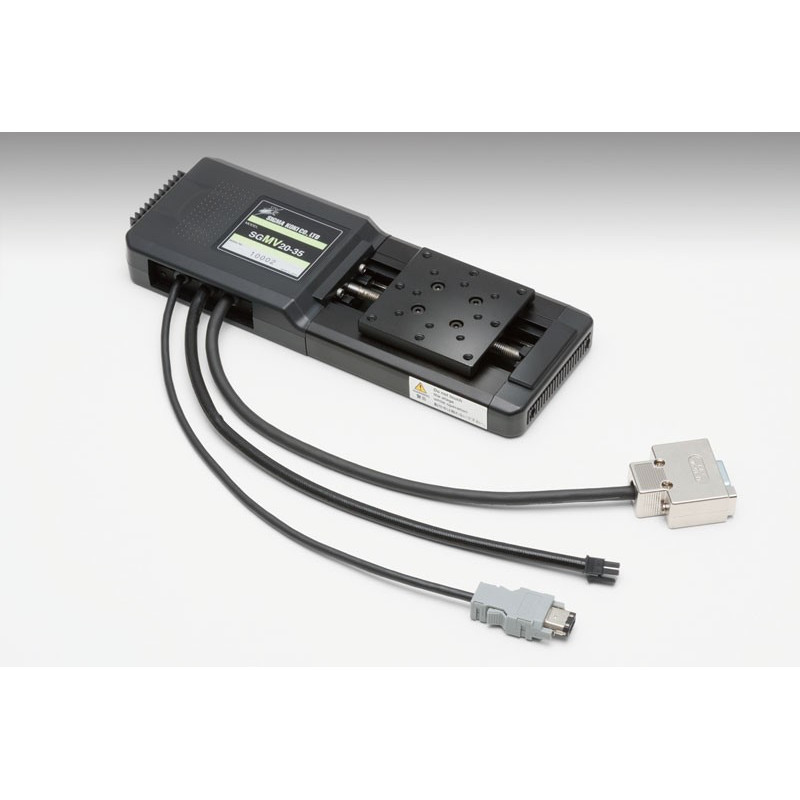

Hochpräzise und hochsteife Tische, angetrieben durch AC-Servomotor.

Verfahrweg in mm: 35
Tischgröße in mm: 60x60
Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.7
Auflösung / (Voll) in µm/Puls: 2
Auflösung / (Halb) in µm/Puls: 1
Maximale Geschwindikteit in mm/sec: 35
Positioniergenauigkeit in µm: 7
Wiederholgenauigkeit in µm: 4
Maximale Nutzlastin N: 80
Pitch iN*cm: 0.4
Yaw iN*cm: 0.25
Roll iN*cm: 0.35
Totgang [µm]: 2
Umkehrspiel [µm]: 2
Parallelität in µm: 30
Paralellität der Lagerung µm: 10
Pitch [´´]/Yaw [´´]: 30/20
Sensor Artikelnummer: Kleiner Fotosensor: PM-L24 (SUNX Co., Ltd.)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Motortyp: AC Servomotor 10W (YASKAWA Electric Corporation)
Motor-Artikelnummer: SGMMV-A1E2A21 (25mm)
Schrittwinkel: 0.0318N*m
Netzspannung: DC5-24V ±10%
Stromaufnahme: 30mA oder weniger (15mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Kompatible Treiber: OSE-SGDV-2R9EP1A
Kompatible Controller: OSE-PGC-04
