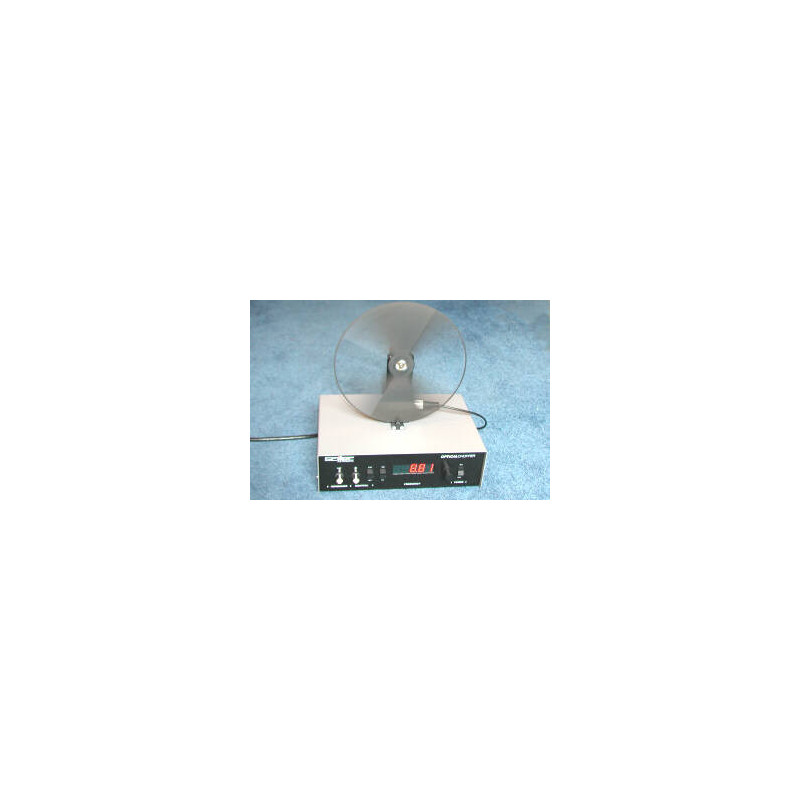

SCT-340CD Optischer Chopper mit großer rotierender Scheibe

Beschreibung

Eigenschaften:

Das Modell SCT-340CD ist ein optischer chopper, der auf Scheiben mit 200 mm Durchmesser basiert. Die größere Scheibengröße ermöglicht das Schneiden von balken mit größerem Durchmesser.

Das Choppersystem wird mit zwei 200 mm-Scheiben geliefert.

Spezifikationen

SCT-340CDU Steuereinheit

• Ausgangsspannung: maximal 15 V DC
• Stabilität: ± 0.01 %/°C
• Frequenzregelung: Intern – Manuelle Regelung über 10-Gang-Potentiometer. Externer BNC-Anschluss für 0 bis 15 V
• Frequenzanzeige: 5-stellige 14 mm –LED-Anzeige mit einer Auflösung von 0,01 Hz, 0,1 Hz oder 1 Hz je nach Frequenz
• Frequenzstabilität: Kurzzeitig – siehe Phasenjitter. Langzeit - ± 0,1 % der Maximalfrequenz
• Referenzausgang: 5 V HCT TTL Signal über BNC-Büchse
• Leistungsbedarf: 100 – 130 V oder 200 - 260V AC, 50 oder 60 Hz, 12 VA
• Abmessungen: 254 (W) x 76 (H) x 178 (D) mm
• Gewicht:6 kg

SCT-340H Hackkopf

• Motor: 11-poliger Gleichstrommotor, Gleitlager mit einer Lebensdauer von mehr als 6000 Stunden, 0 – 6000 U/min umschaltbar
• Referenzaufnehmer: IR-LED und Fototransistorpaar mit Schmitt-Trigger
• Abmessungen: 122 (H) x 75 (L) x 40 (W) mm, ohne Scheibe
• Montage: Optischer Stiel – einstellbar zwischen 6,5 und 14,0 mm Durchmesser. Befestigungslöcher – 2 x 3 mm

SCT-340D Chopping Discs

• Scheibentypen: 2- und 4-Schlitz
• Material: halbhartes Messing, 1mm Dicke
• Durchmesser: 200 mm
• Lackierung: Chemisch geschwärzt
• Verhältnis zwischen undurchlässiger und durchlässiger Fläche: 1 zu 1 mit einem Blade

Frequenzbereich:
