SCT-300C-OEM  Rotierender Optischer Chopper

Beschreibung

Eigenschaften:

SCT-300C-OEM ist ein hochstabiler optischer Chopper mit variabler Frequenz. Das Basissystem besteht aus einer PCB-Treiberkarte, einem Hackkopf und einer einzelnen chemisch geschwärzten Frequenzscheibe, die aus 2, 5, 10 oder 30 Schlitzen ausgewählt werden kann. Der verfügbare Frequenzbereich hängt von der ausgewählten Scheibe ab. Zur Erweiterung des Frequenzbereichs und zur Erfüllung individueller Anforderungen steht eine große Auswahl an zusätzlichen Scheiben und Zubehör zur Verfügung.

• Optischer Standard-Chopper-Frequenzbereich von 5 Hz – 3 kHz
• Scheibe mit 102 mm Durchmesser
• Kompakter optischer Hackkopf
• Geräusch- und vibrationsarm
• Photochemisch geätzte nichtmagnetische Scheiben
• Variable Apertur
• Zubehörsortiment

Die SCT-300C-OEM PCB Treiber-Einheit basiert auf dem Steuergerät SCT-300CD. Es verfügt  nicht wie das SCT-300CD über eine Frequenzanzeige, bietet jedoch die gleichen Funktionen und die gleiche Leistung. Die Chopping-Frequenz kann extern gesteuert werden, indem eine analoge Spannung an einen BNC „Control“ angelegt wird. Ein „Referenz“ BNC liefert einen TTL-Pegel, der direkt vom Optoschalter am Hackkopf erzeugt wird.

SCT-300C-OEM PCB Treiber

• Ausgangsspannung: maximal 15 VDC
• Stabilität: ± 0.01 %/°C
• Frequenzregelung: Intern – Manuelle Regelung über Drehpotentiometer. Externer BNC-Anschluss für 0 bis 15 V.
• Frequenzstabilität: Kurzzeitig – sie Phasenjitter. Langzeit - ± 0,1 % der Maximalfrequenz
• Referenzausgang: 5 V HCT TTL-Signal über BNC-Buchse
• Stromversorgung: 24 VDC
• Abmessungen: 60 x 80
• Gewicht: 71 g

SCT-300H Hackkopf

• Motor: 11 poliger Gleichstrommotor, Gleitlager mit einer Lebensdauer von mehr als 6000 Stunden, 0 – 6000 U/min umschaltbar
• Referenzaufnehmer: IR-LED und Fototransistorpaar mit Schmitt-Trigger
• Abmessungen: 32 x 75 x 73 mm, ohne Scheibe
• Montage: Optical Stiel – einstellbar zwischen 6,5 und 14,0 mm Durchmesser. Befestigungslöcher – 2 x 3 mm

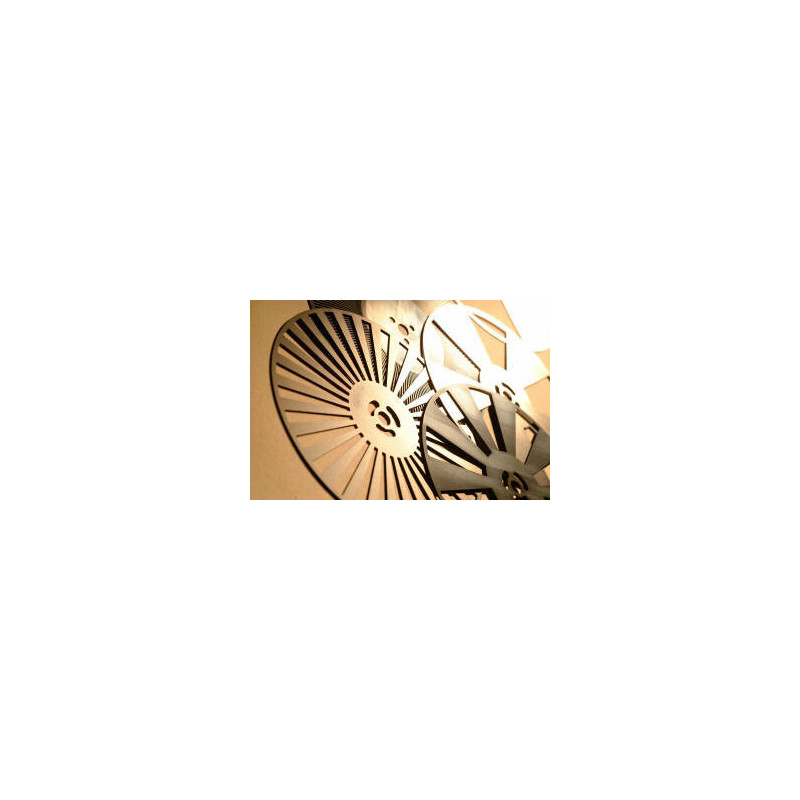

SCT-300D Frequenzscheiben-Set

• Verfügbare Scheiben: 2, 5, 10 oder 30 Schlitze
• Material: Halbhartes Messing, 0.5 mm Dicke
• Durchmesser: 102 mm
• Lackierung: Chemisch geschwärzt
• Verhältnis zwischen undurchlässiger und durchlässiger Fläche: 1 zu 1 mit einem Blade
