Artikel-Nr.: EOP-SH-10-M

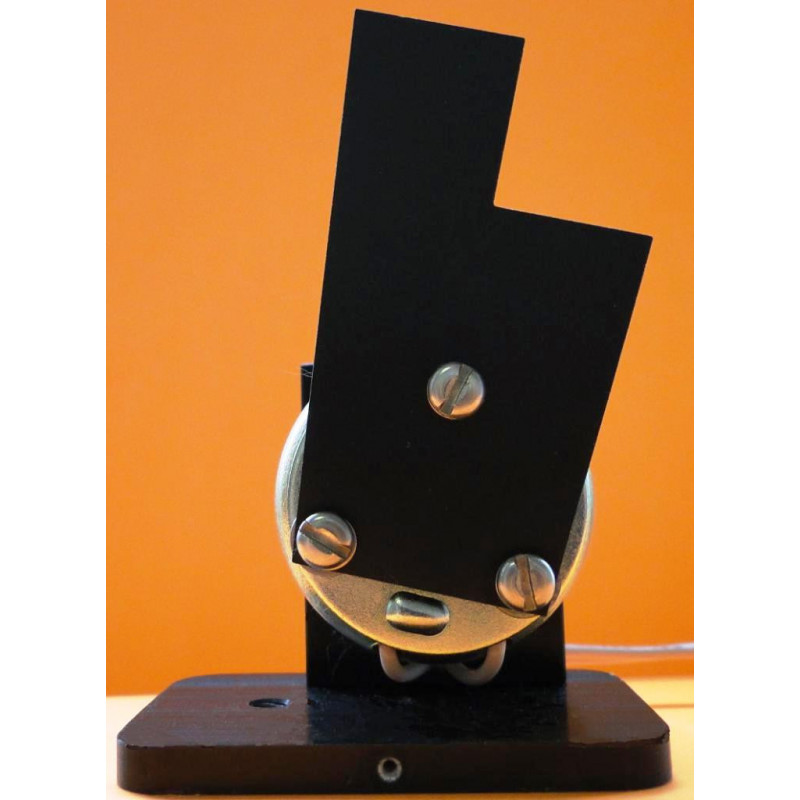

Shutter mit Basisplatte: Der Shutter ermöglicht die horizontale und vertikale Montage und kann direkt auf einem optischen Tisch montiert werden. Mindestens 2 Millionen Zyklen.
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Beschreibung
Der Lasershutter dient als Sicherheitsschalter zum Blocken von Laser- und Röntgenstrahlung.
Der Laser-Sicherheitsverschluss besteht aus einem Blatt auf einem Drehmagneten mit einembegrenzten Drehwinkel. Im spannungslosen Zustand ist der Strahl blockiert. Bei angelegter Spannung bewegt der Drehmagnet das Blatt aus dem Strahlengang.
Das Standardblatt ist ein schwarz eloxiertes, 0,25 mm dickes Aluminiumblech. Um strengeren Anforderungen bei Lasern höherer Leistung und Röntgenstrahlern zu genügen, sind zahlreiche weitere Materialien verfügbar. Die Oberfläche kann auch reflektierend ausgeführt, oder mit Spiegeln versehen werden, um Strahlungen höherer Intensitäten in eine Strahlfalle umzulenken. Die Ansteuerung des Shutters erfolgt direkt mit einer Spannung (5 V, 12 V, 15 V oder 24 V). Alternativ kann auch eine Treiberbox verwendet werden, die es ermöglich, den Shutter direkt mit einem TTL-Signal anzusteuern.
Highlights:
| Apertur (mm) | 13 |
| Versorgung (V) | 5, 12, 15, 24 |
| Ansprechzeit (ms) | 15 |
| Min. Lebensdauer | 2 Millionen Zyklen |
| Min. Lebensdauer Modell –L | 50 Millionen Zykeln |
| Kraft der Rückstellfeder (nm) | 0,0055 bis 0,009 |
| Abmessungen (mm) | 43 x 56 x 29 |
| Gewicht (g) | 60 |
| Max. Betriebstemperatur (°C) | 75 |
