Artikel-Nr.: EOP-SH-10-B
Lasershutter mit Gehäuse: Der Shutter ist mit einer 0,42-Zoll-Durchgangsbohrung für Laserlicht ausgestattet, ermöglich die horizontale und vertikale Montage und kann direkt auf einem optischen Tisch montiert werden. Mindestens 2 Millionen Zyklen
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Beschreibung
Der Lasershutter der Serie EOP-SH eignet sich hervorragend als OEM-Bauteil zum preisgünstigen Schalten und Modulieren von Laserstrahlung. Eine Vielzahl von Variationen ist möglich, bzw. kundenspezifisch für größere Stückzahlen erhältlich.
Der Lasershutter dient als Sicherheitsschalter zum Blocken von Laser- und Röntgenstrahlung.

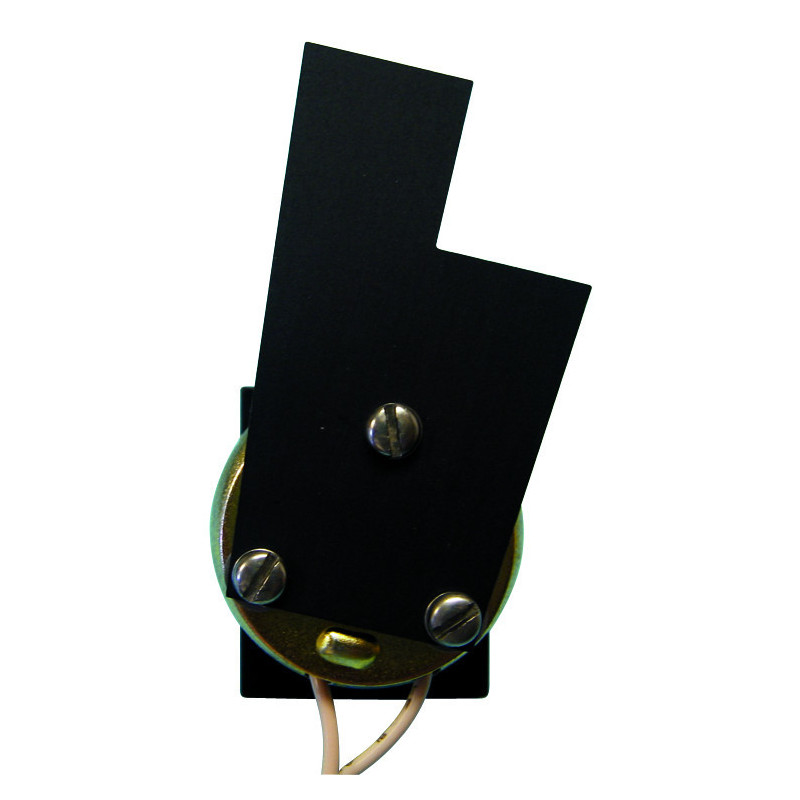

Der Laser-Sicherheitsverschluss besteht aus einem Blatt auf einem Drehmagneten mit einembegrenzten Drehwinkel. Im spannungslosen Zustand ist der Strahl blockiert. Bei angelegter Spannung bewegt der Drehmagnet das Blatt aus dem Strahlengang.
Das Standardblatt ist ein schwarz eloxiertes, 0,25 mm dickes Aluminiumblech. Um strengeren Anforderungen bei Lasern höherer Leistung und Röntgenstrahlern zu genügen, sind zahlreiche weitere Materialien verfügbar. Die Oberfläche kann auch reflektierend ausgeführt, oder mit Spiegeln versehen werden, um Strahlungen höherer Intensitäten in eine Strahlfalle umzulenken. Die Ansteuerung des Shutters erfolgt direkt mit einer Spannung (5 V, 12 V, 15 V oder 24 V). Alternativ kann auch eine Treiberbox verwendet werden, die es ermöglich, den Shutter direkt mit einem TTL-Signal anzusteuern.
Highlights:
| Apertur (mm) | 13 |
| Versorgung (V) | 5, 12, 15, 24 |
| Ansprechzeit (ms) | 15 |
| Min. Lebensdauer | 2 Millionen Zyklen |
| Min. Lebensdauer Modell –L | 50 Millionen Zykeln |
| Kraft der Rückstellfeder (nm) | 0,0055 bis 0,009 |
| Abmessungen (mm) | 43 x 56 x 29 |
| Gewicht (g) | 60 |
| Max. Betriebstemperatur (°C) | 75 |
