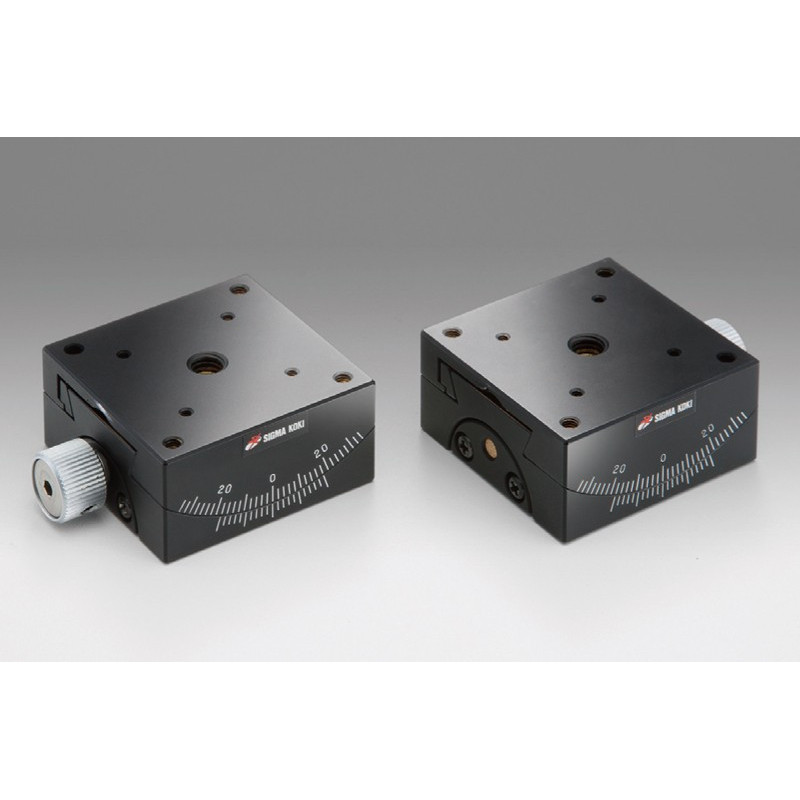

OSE-GOH-40A: Goniometer, 40 x 40 mm
Artikel-Nr.: OSE-GOH-40A15
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 15±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 2,83
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.25
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 35±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,74
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.2
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 51±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,27
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.18
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 15±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 2,83
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.25
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 35±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,74
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.2
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 51±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,27
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.18
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 15±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 2,83
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.25
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 15±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 2,83
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.25
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 35±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,74
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.2
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 35±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,74
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.2
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 51±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,27
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.18
- Art: Goniometer
- Tischgröße in mm: 40x40
- Drehhöhe in mm: 51±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 12"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,27
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 68.7
- Max. Moment Kapazität / Pitch in Nm: 0.9
- Max. Moment Kapazität / Roll in Nm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 0.51
- Parallelität in µm: 50
- Gewicht in kg: 0.18
