Laserprofilmessungen für industrielle Anwendungen

search

Artikel-Nr.: DAT-ILMS

Das ILM-System von DataRay dient der Strahlprofil-Überwachung von Hochleistungslasern bestehend aus einem Abschwächer für hohe Leistungen, einem abbildenden Linsensystem und einem Kamerasystem. Die Vermessung sehr kleiner Laserstrahlen mit Durchmessern weniger Mikrometer ist hiermit trotz oft hoher Laserleistungen möglich.

alt

Für mehr Infos
Experten kontaktieren

Optische Messtechnik Team
Tel.: +49 8153 405-11

Beschreibung

Industrielles System zur Laserprofilmessung (ILMS)

Das ILMS wurde speziell für die Laserprofilmessung von fokussierten Hochleistungslasern in der Industrie entwickelt. Dieses System kombiniert eine Abbildungs-/Vergrößerungsoptik, einen polarisationserhaltenden Strahlsammler und einen DataRay-Strahlprofiler, um kleine Strahldurchmesser zu messen, die ein herkömmliches Profilierungssystem beschädigen würden. Die Vergrößerung des fokussierten Strahls ermöglicht vollständige Pixel-für-Pixel 2D-Messungen von Strahldurchmessern, die nur wenige Mikrometer groß sind.

Das System zur Laserprofilmessung ist mit den meisten DataRay-Profilern kompatibel und wird von der voll funktionsfähigen, hochgradig anpassbaren und benutzerorientierten Software unterstützt (ohne Lizenzgebühren enthalten). Die Software berücksichtigt automatisch die Vergrößerung des Systems, so dass die Ergebnisse nicht nachbearbeitet oder korrigiert werden müssen.

System-Merkmale

  • Wellenlängenoptionen von 190 nm bis 16 µm

  • Strahltaillendurchmesser mit bis zu wenigen µm (je nach Wellenlänge und allgemeinem Aufbau)

  • Viele Vergrößerungsoptionen verfügbar (50x und mehr)

  • Messung von Strahlen mit hoher Leistung, bis in den kW-Bereich mit implementierten PPBS (polarisationserhaltenden Strahlsplittern):
    • UV - Fused Silica (190 nm 2100 nm)
    • Barium Flourid (0.2 µm 11 µm)
    • Calcium Flourid (0.2 µm 8 µm)
    • Zink-Selenid (0.5 µm 16 µm)

  • Drei austauschbare ND-Filter für flexible Abschwächung

  • DataRay-Strahlprofilkamera (kann leicht ausgebaut und als eigenständige Kamera verwendet werden)

  • Optional: integriertes Leistungsmessgerät - bitte kontaktieren Sie uns für weitere Informationen

Anwendungen und Kompatibilität

  • Qualitätskontrolle für stark fokussierte Strahlen, Faserenden, Laserdioden und mehr

  • Laserschneid- und Schweißsysteme mit hoher Leistung

  • Ultrakurz gepulste Laser

  • Telekommunikations-Lösungen

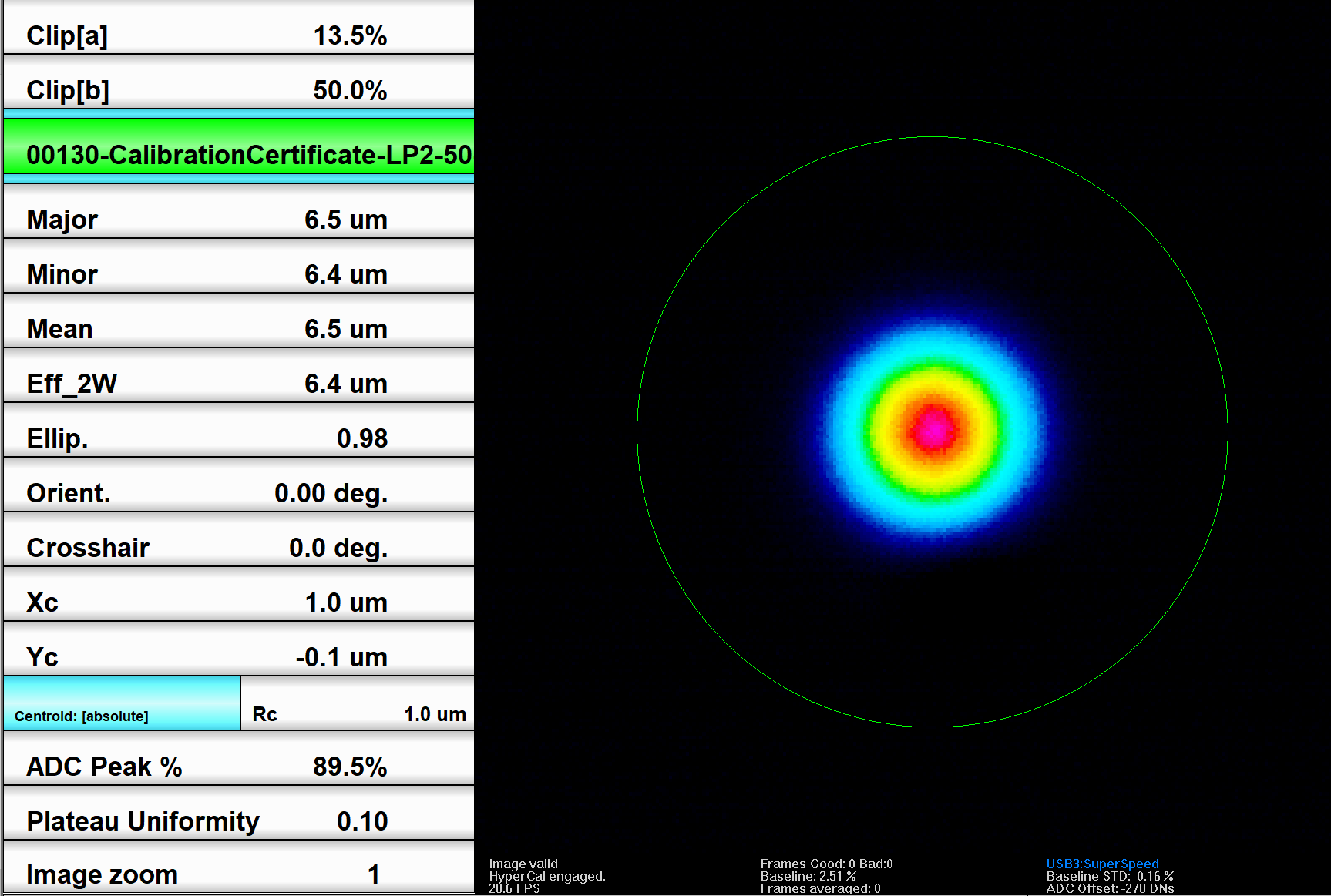

beam profile measurement data overview
