Artikel-Nr.: SWR-Acuros-0640-XXXX-001/3

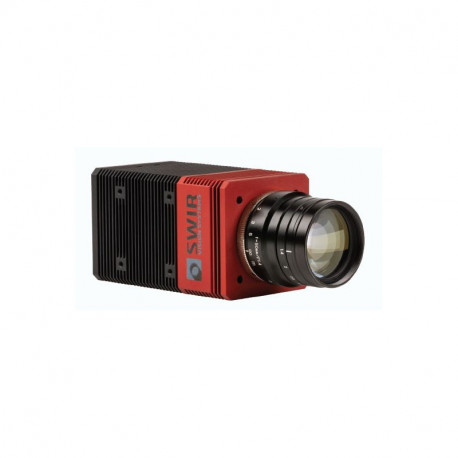

Die VIS-SWIR VGA Kameras der Acuros Serie von SWIR Vision Systems liefern scharfe Bilder im Bereich von 400 – 1700nm mit einem sehr guten Preis-Leistungs-Verhältnis. Durch den Verzicht auf InGaAs-Halbleitermaterialien unterliegt die Kamera nicht der Dual-Use Klassifizierung.
Für mehr Infos
Experten kontaktieren
Optische Messtechnik Team
Tel.: +49 8153 405-11
Beschreibung
Die VIS-SWIR Kameras der Acuros Serie von SWIR Vision Systems eröffnen eine neue Klasse von Kameras im kurzwelligen Infrarotbereich.
CQD-Sensoren werden durch Abscheidung von Quantenpunkt-Halbleiterkristallen direkt auf der Oberfläche des Silizium-Wafers hergestellt. Das resultierende CQD-Fotodiodenarray ermöglicht somit
Die CQD-Sensortechnologie ist auf Wafergröße skalierbar, was ein Potenzial für kostengünstige Lösungen in Anwendungen mit hohen Stückzahlen bietet.
| Sensor-Spezifikationen | Sonstige Spezifikationen | ||
| Sensor | AcurosTM CQDTM Sensor | Betriebstemperatur | -20 °C bis +55 °C |
| Temperaturregelung | Einstufig, thermoelektrisch | Leistungsaufnahme | 6.5 W |
| Sensorarray Format | 640 x 512 Pixel | Spannungsversorgung | 6 - 16 V DC |
| Auflösung | 0.33 Megapixel | CE-Konformität | Ja |
| Spektraler Bereich | 400 - 1700 nm | Abmessungen | 6.1 x 6.1 x 9.7 (mit C-Mount Frontplatte) |
| Array Maße | 9.6 x 7.7 mm, 12.3 mm diagonal | Gewicht | 508 g (mit C-Mount Frontplatte) |
| Pixel Pitch | 15 µm x 15µm | Objektivaufnahme | C-Mount, M42* |
| Max. Framerate,10 Bit | 380 fps | Elektrischer Anschluss | Hirose 12 Pin, HR10A-10R-12PB |
| Max. Framerate, 14 Bit | 190 fps | Datenschnittstelle | USB3 Vision, GigE Vision |
| Pixel Operability | typ. 99.5% | Software | Pleora eBus SDK, Windows GUI |
| Bittiefe | 8, 10, 12, 14 bit (wählbar) | GenICam-Compliance | Ja |
| Shutter | Global Shutter | ||
| Trigger | Extern TTL via BNC | ||
| Integrationszeit | 10 µs - 30 ms | ||
| Dynamikbereich | 70 dB typ. | ||
| ROI-Auswahl | Arrayzentriert | ||
| Binning | 2x2, 4x4 | ||
| Non-Uniformity Korrektur | 2-Punkt NUC | ||
| Ausleserauschen | <210 e- rms typ. | ||
| Quanteneffizienz | s. QE-Kurve im Datenblatt |
* M42 (C-Mount flange-back distance)
