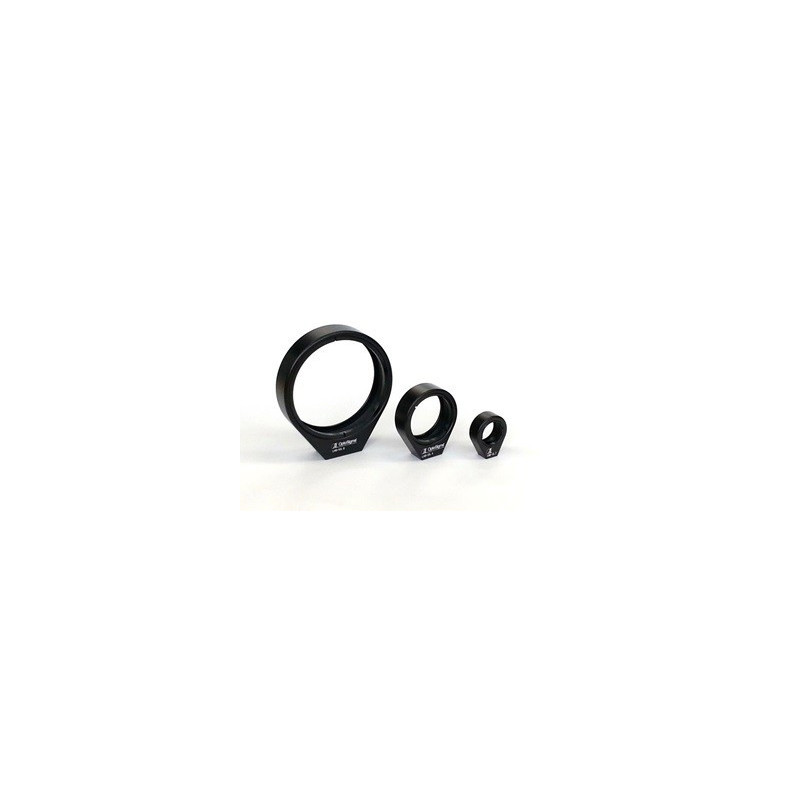

OSE-LHG: Halter für Linsen mit dünnen/geringen Profil, D: 12.7mm

Artikel-Nr.: OSE-LHG-12.7

Option

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 12.7
Kompatible Optikdicke in mm: 2 - 5,4
Freie/ Eintritts-Apertur: 11.5
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.0032
Höhe der optischen Achse in mm: 12.7
Schraubendurchmesser und -neigung: M13,55 P0,75

Downloads

OSE-LHG-12.7_STP.zip

OSE-LHG.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 2 - 7
Freie/ Eintritts-Apertur: 17.5
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.0088
Höhe der optischen Achse in mm: 20
Schraubendurchmesser und -neigung: M20,85 P0,75

Downloads

OSE-LHG-20_STP.zip

OSE-LHG.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 25, 25,4
Kompatible Optikdicke in mm: 2 - 7
Freie/ Eintritts-Apertur: 23
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.0085
Höhe der optischen Achse in mm: 20
Schraubendurchmesser und -neigung: M26,25 P0,75

Downloads

OSE-LHG-25.4_STP.zip

OSE-LHG.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 7
Freie/ Eintritts-Apertur: 27
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.012
Höhe der optischen Achse in mm: 25
Schraubendurchmesser und -neigung: M30,85 P0,75

Downloads

OSE-LHG-30_STP.zip

OSE-LHG.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 2 - 9
Freie/ Eintritts-Apertur: 46
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.0263
Höhe der optischen Achse in mm: 35
Schraubendurchmesser und -neigung: M50,85 P0,75

Downloads

OSE-LHG-50_STP.zip

OSE-LHG.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 2 - 9
Freie/ Eintritts-Apertur: 47
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.024
Höhe der optischen Achse in mm: 35
Schraubendurchmesser und -neigung: M51,65 P0,75

Downloads

OSE-LHG-50.8_STP.zip

OSE-LHG.pdf

Holders.zip
