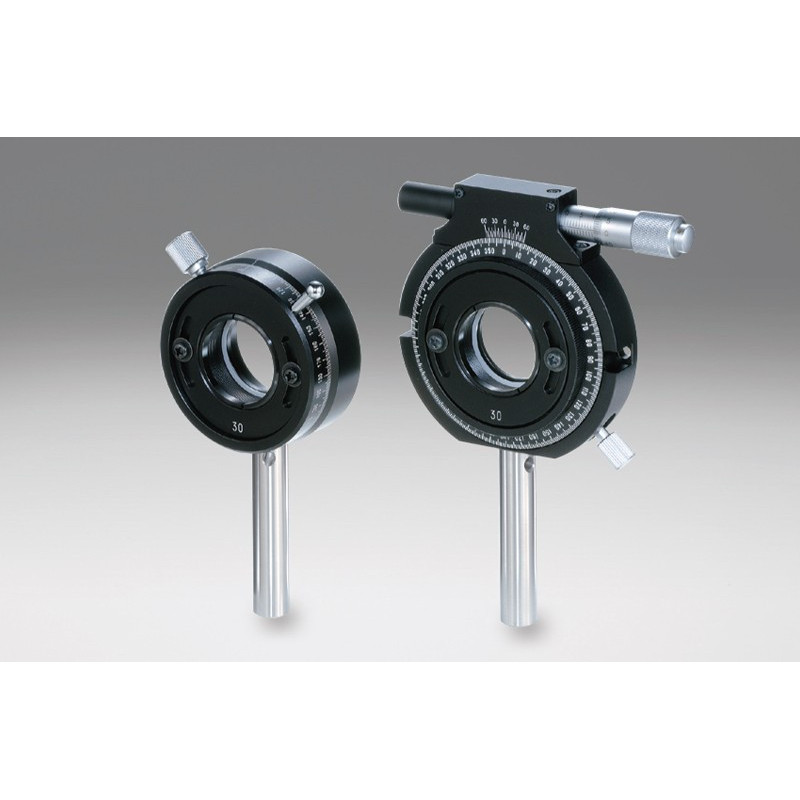

OSE-SPH: Halter für Polarisatoren

Artikel-Nr.: OSE-SPH-30-ARS

Option

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 10
Freie/ Eintritts-Apertur: 27
Feiner Einstellbereich (Neigung) in °/Rotation: 5
Fine Adjuster Indicator Conversion /tilt: ca, 0,014
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbarer Maßstab oder Nonius: 5
Gewicht in kg: 0.32

Downloads

OSE-SPH-30-ARS_STP.zip

OSE-MPHN_MPH_PH_SPH.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 2 - 10
Freie/ Eintritts-Apertur: 46
Feiner Einstellbereich (Neigung) in °/Rotation: 3
Fine Adjuster Indicator Conversion /tilt: ca, 0,012
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbarer Maßstab oder Nonius: 5
Gewicht in kg: 0.46

Downloads

OSE-SPH-50-ARS_STP.zip

OSE-MPHN_MPH_PH_SPH.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 10
Freie/ Eintritts-Apertur: 27
Feiner Einstellbereich (Neigung) in °/Rotation: 5
Fine Adjuster Indicator Conversion /tilt: ca, 0,014
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbarer Maßstab oder Nonius: 5
Gewicht in kg: 0.27
A in mm: 30
B in mm: 27
C in mm: 4
D in mm: 60
E in mm: 60
F in mm: 37
G in mm: 30
H in mm: 46
I in mm: 43.5
J in mm: 68

Downloads

OSE-SPH-30-ARS-N_STP.zip

OSE-MPHN_MPH_PH_SPH.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 2 - 10
Freie/ Eintritts-Apertur: 46
Feiner Einstellbereich (Neigung) in °/Rotation: 3
Fine Adjuster Indicator Conversion /tilt: ca, 0,012
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbarer Maßstab oder Nonius: 5
Gewicht in kg: 0.41
A in mm: 50
B in mm: 46
C in mm: 3
D in mm: 80
E in mm: 80
F in mm: 49
G in mm: 40
H in mm: 57
I in mm: 44.5
J in mm: 90

Downloads

OSE-SPH-50-ARS-N_STP.zip

OSE-MPHN_MPH_PH_SPH.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 10
Freie/ Eintritts-Apertur: 27
Feiner Einstellbereich (Neigung) in °/Rotation: 5
Fine Adjuster Indicator Conversion /tilt: ca, 0,014
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbarer Maßstab oder Nonius: 5
Gewicht in kg: 0.27
A in mm: 30
B in mm: 27
C in mm: 4
D in mm: 60
E in mm: 60
F in mm: 37
G in mm: 30
H in mm: 46
I in mm: 43.5
J in mm: 68

Downloads

OSE-SPH-30-ARS-UU_STP.zip

OSE-MPHN_MPH_PH_SPH.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 2 - 10
Freie/ Eintritts-Apertur: 46
Feiner Einstellbereich (Neigung) in °/Rotation: 3
Fine Adjuster Indicator Conversion /tilt: ca, 0,012
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbarer Maßstab oder Nonius: 5
Gewicht in kg: 0.41
A in mm: 50
B in mm: 46
C in mm: 3
D in mm: 80
E in mm: 80
F in mm: 49
G in mm: 40
H in mm: 57
I in mm: 44.5
J in mm: 90

Downloads

OSE-SPH-50-ARS-UU_STP.zip

OSE-MPHN_MPH_PH_SPH.pdf

Holders.zip
