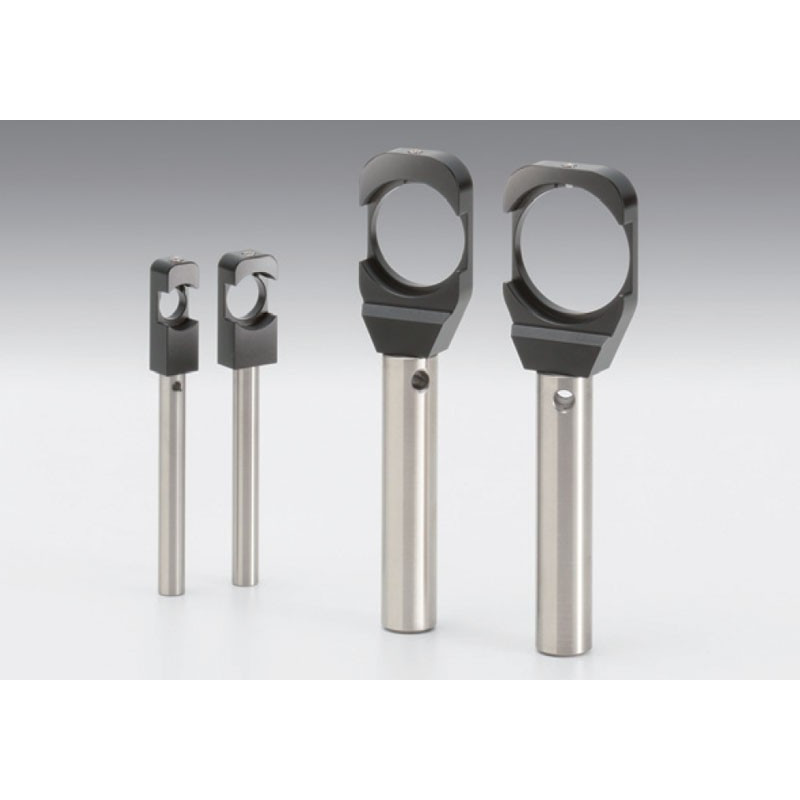

OSE-TLH: Halter für kleine Linsen

Artikel-Nr.: OSE-TLH-5-DRi

Option

Kompatibler Optik-Durchmesser

Option

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 5
Kompatible Optikdicke in mm: 1 - 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.013
A in mm: 8.5
B in mm: 7
C in mm: 5
D in mm: 3
Höhe der optischen Achse in mm: 15

Downloads

OSE-TLH-5-DRi_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 10
Kompatible Optikdicke in mm: 1 - 4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.013
A in mm: 8.5
B in mm: 7
C in mm: 10
D in mm: 7
Höhe der optischen Achse in mm: 15

Downloads

OSE-TLH-10-Dri_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 12.7
Kompatible Optikdicke in mm: 1 - 4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.014
A in mm: 11.5
B in mm: 8
C in mm: 12.7
D in mm: 10
Höhe der optischen Achse in mm: 15

Downloads

OSE-TLH-12.7-DRi_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 1 - 4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.065
A in mm: 24
B in mm: 12
C in mm: 25.4
D in mm: 22.4
Höhe der optischen Achse in mm: 25

Downloads

OSE-TLH-25.4-DRi_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 1 - 4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.065
A in mm: 28.5
B in mm: 15
C in mm: 30
D in mm: 27
Höhe der optischen Achse in mm: 25

Downloads

OSE-TLH-30-DRi_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 5
Kompatible Optikdicke in mm: 1 - 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.004
A in mm: 8.5
B in mm: 7
C in mm: 5
D in mm: 3
Höhe der optischen Achse in mm: 15

Downloads

OSE-TLH-5-DRi-N_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 10
Kompatible Optikdicke in mm: 1 - 4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.004
A in mm: 8.5
B in mm: 7
C in mm: 10
D in mm: 7
Höhe der optischen Achse in mm: 15

Downloads

OSE-TLH-10-DRi-N_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 12.7
Kompatible Optikdicke in mm: 1 - 4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.005
A in mm: 11.5
B in mm: 8
C in mm: 12.7
D in mm: 10
Höhe der optischen Achse in mm: 15

Downloads

OSE-TLH-12.7-DRi-N_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 25.7
Kompatible Optikdicke in mm: 1 - 4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.015
A in mm: 24
B in mm: 12
C in mm: 25.4
D in mm: 22.4
Höhe der optischen Achse in mm: 25

Downloads

OSE-TLH-25.4-DRi-N_STP.zip

OSE-TLH_LHA.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 1 - 4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.015
A in mm: 28.5
B in mm: 15
C in mm: 30
D in mm: 27
Höhe der optischen Achse in mm: 25

Downloads

OSE-TLH-30-DRi-N_STP.zip

OSE-TLH_LHA.pdf

Holders.zip
