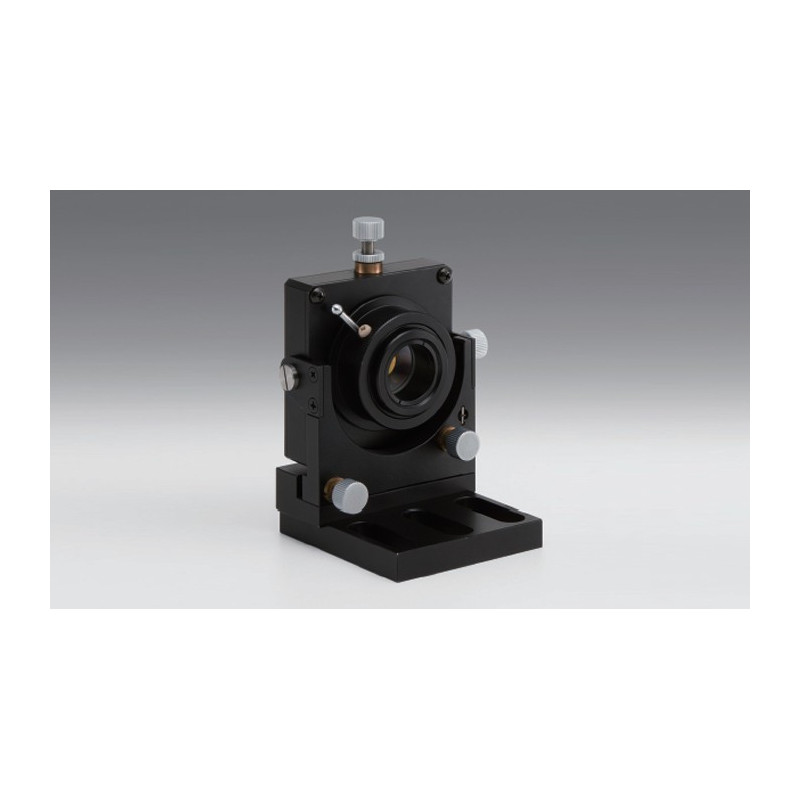

OSE-ALHN-3-EEUU: Drei-Achsen-Optikhalter

Artikel-Nr.: OSE-ALHN-25.4-3-EE

Option

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Fokaler Einstellbereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.49
A in mm: 68
B in mm: 90
C in mm: 54
D in mm: 25.4
E in mm: 22
F in mm: 28.6
G in mm: 25
H in mm: 11.6
I in mm: 14.3
J in mm: 21.5
K in mm: M6
L in mm: M4

Downloads

OSE-ALHN-25.4-3-EE_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Fokaler Einstellbereich: 3
Zoombereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.78
A in mm: 88
B in mm: 112.7
C in mm: 66.7
D in mm: 50.8
E in mm: 46
F in mm: 36
G in mm: 50
H in mm: 10.5
I in mm: 18
J in mm: 18
K in mm: M6
L in mm: M4

Downloads

OSE-ALHN-50.8-3-EE_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 12.7
Kompatible Optikdicke in mm: 0 - 27,5
Einstellbereich Zentrierung: 4
Centering Adjustment Resolution mm/rotation: 0.25
Fokaler Einstellbereich: 3
Zoombereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.2

Downloads

OSE-ALHN-12.7-3-UU_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Zoombereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.49
A in mm: 68
B in mm: 90
C in mm: 54
D in mm: 25.4
E in mm: 22
F in mm: 28.6
G in mm: 25
H in mm: 11.6
I in mm: 14.3
J in mm: 21.5
K in mm: 1/4-20UNC
L in mm: 8-32UNC

Downloads

OSE-ALHN-25.4-3-UU_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Zoombereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.78
A in mm: 88
B in mm: 112.7
C in mm: 66.7
D in mm: 50.8
E in mm: 46
F in mm: 36
G in mm: 50
H in mm: 10.5
I in mm: 18
J in mm: 18
K in mm: 1/4-20UNC
L in mm: 8-32UNC

Downloads

OSE-ALHN-50.8-3-UU_STP.zip

Holders.zip
