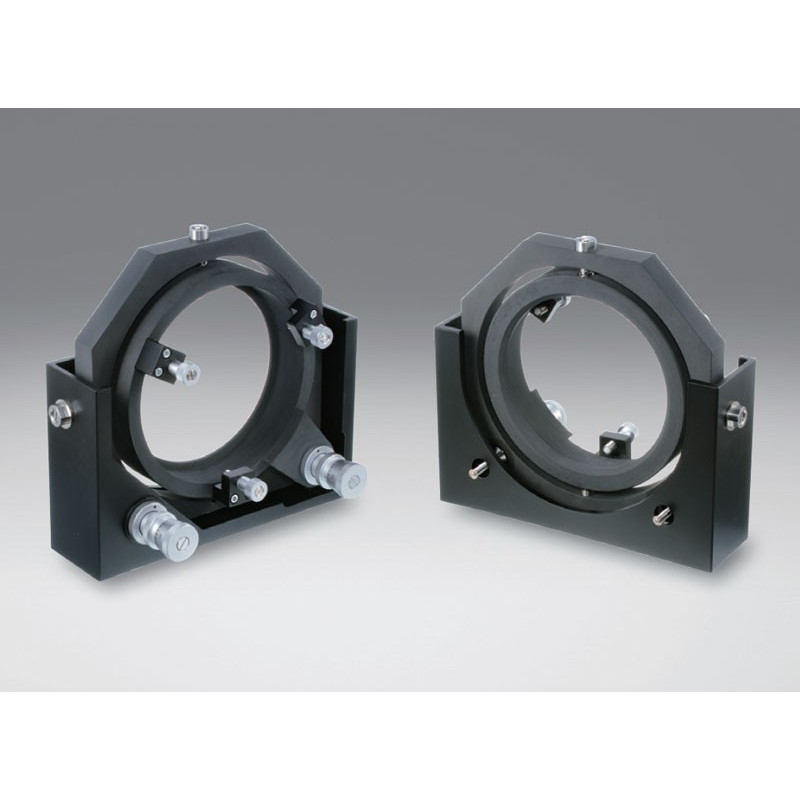

OSE-MHD-P: OSE-MHD-P: Adapterplatten für große kardanische Spiegelhalter

Artikel-Nr.: OSE-MHD-100PEE

Option

Kompatibler Optik-Durchmesser

Option

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
A in mm: 180
B in mm: 100
C in mm: 25
D in mm: 90
E in mm: 75
G in mm: 150
H in mm: M6 P1
Kompatible Halter: MHD-100, MHD-101,6

Downloads

OSE-MHD-100PEE_STP.zip

OSE-MHD.pdf

Holders.zip

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
A in mm: 240
B in mm: 150
C in mm: 25
D in mm: 120
E in mm: 100
G in mm: 190
H in mm: M6 P1
Kompatible Halter: MHD-150, MHD-152,4

Downloads

OSE-MHD-150PEE_STP.zip

OSE-MHD.pdf

Holders.zip

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
A in mm: 295
B in mm: 200
C in mm: 25
D in mm: 120
E in mm: 100
G in mm: 250
H in mm: M6 P1
Kompatible Halter: MHD-200, MHD-203,2

Downloads

OSE-MHD-200PEE_STP.zip

OSE-MHD.pdf

Holders.zip

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
A in mm: 348
B in mm: 250
C in mm: 25
D in mm: 140
E in mm: 125
G in mm: 300
H in mm: M6 P1
Kompatible Halter: MHD-254

Downloads

OSE-MHD-254PEE_STP.zip

OSE-MHD.pdf

Holders.zip

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
A in mm: 180
B in mm: 101.6
C in mm: 25.4
D in mm: 90
E in mm: 76.2
G in mm: 150
H in mm: 1/4-20UNC
Kompatible Halter: MHD-100, MHD-101,6

Downloads

OSE-MHD-100PUU_STP.zip

OSE-MHD.pdf

Holders.zip

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
A in mm: 240
B in mm: 152.4
C in mm: 25.4
D in mm: 90
E in mm: 76.2
G in mm: 190
H in mm: 1/4-20UNC
Kompatible Halter: MHD-150, MHD-152,4

Downloads

OSE-MHD-150PUU_STP.zip

OSE-MHD.pdf

Holders.zip

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
A in mm: 295
B in mm: 203.2
C in mm: 25.4
D in mm: 120
E in mm: 101.6
G in mm: 250
H in mm: 1/4-20UNC
Kompatible Halter: MHD-200, MHD-203,2

Downloads

OSE-MHD-200PUU_STP.zip

OSE-MHD.pdf

Holders.zip

Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
A in mm: 348
B in mm: 254
C in mm: 25.4
D in mm: 140
E in mm: 127
G in mm: 300
H in mm: 1/4-20UNC
Kompatible Halter: MHD-254

Downloads

OSE-MHD-254PUU_STP.zip

OSE-MHD.pdf

Holders.zip
