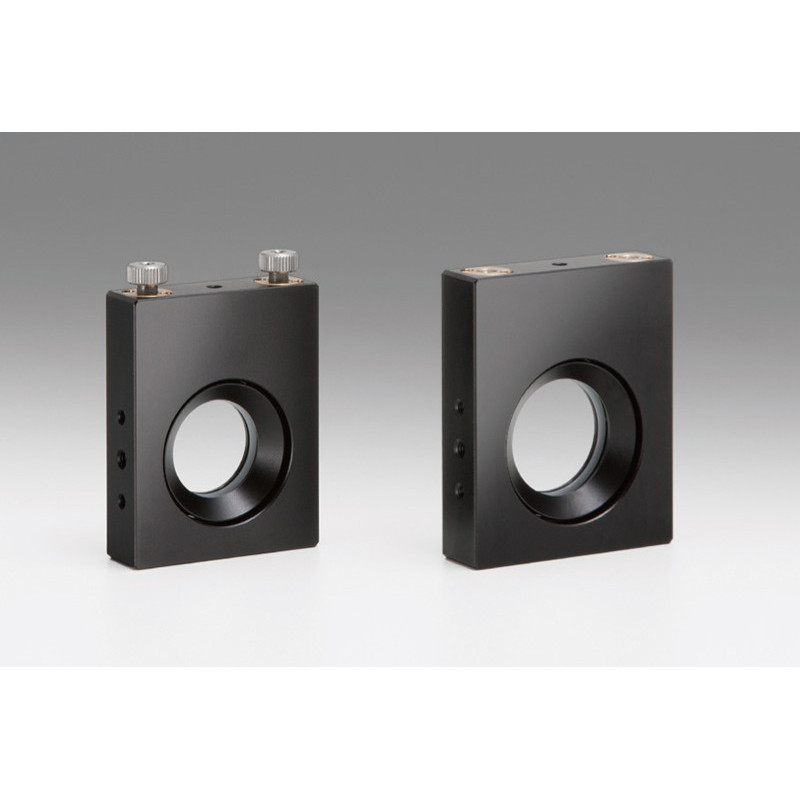

OSE-BSHL-TF: Vertikale Kardanische Halter für Strahlteiler

Artikel-Nr.: OSE-BSHL-12.7-TF

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

mit/ohne Drehknöpfe: ohne Drehknöpfe
Kompatible Optikdurchmesser in mm: 15
Kompatible Optikdicke in mm: 1 - 3
45° Einfallswinkel: Durchmesser der reflektierenden Strahlen in mm: 8.4
45° Einfallswinkel: Durchmesser bei zentrischer Transmission in mm: 4.13
Einstellbereich Neigung in±mm: 1.5
Einstellbereich Rotation in ±mm: 1.2
Feiner Einstellbereich (Neigung) in °/Rotation: 0.6
Feiner Einstellbereich (Rotation) in °/Rotation: 0.6
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06
Mindestspiegeldicke in mm: -

Downloads

OSE-BSHL-15-TF_STP.zip

OSE-BSHL-2_BSHL-TF.pdf

Holders.zip

mit/ohne Drehknöpfe: ohne Drehknöpfe
Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 3 - 5
45° Einfallswinkel: Durchmesser der reflektierenden Strahlen in mm: 12
45° Einfallswinkel: Durchmesser bei zentrischer Transmission in mm: 7.67
Einstellbereich Neigung in±mm: 1.2
Einstellbereich Rotation in ±mm: 1.2
Feiner Einstellbereich (Neigung) in °/Rotation: 0.35
Feiner Einstellbereich (Rotation) in °/Rotation: 0.45
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.11
Mindestspiegeldicke in mm: 1.4

Downloads

OSE-BSHL-20-TF_STP.zip

OSE-BSHL-2_BSHL-TF.pdf

Holders.zip

mit/ohne Drehknöpfe: ohne Drehknöpfe
Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 3 - 5
45° Einfallswinkel: Durchmesser der reflektierenden Strahlen in mm: 15.8
45° Einfallswinkel: Durchmesser bei zentrischer Transmission in mm: 11.49
Einstellbereich Neigung in±mm: 1.2
Einstellbereich Rotation in ±mm: 1.2
Feiner Einstellbereich (Neigung) in °/Rotation: 0.35
Feiner Einstellbereich (Rotation) in °/Rotation: 0.45
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.11
Mindestspiegeldicke in mm: 5.3

Downloads

OSE-BSHL-25.4-TF_STP.zip

OSE-BSHL-2_BSHL-TF.pdf

Holders.zip

mit/ohne Drehknöpfe: ohne Drehknöpfe
Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 5
45° Einfallswinkel: Durchmesser der reflektierenden Strahlen in mm: 19
45° Einfallswinkel: Durchmesser bei zentrischer Transmission in mm: 14.74
Einstellbereich Neigung in±mm: 1.2
Einstellbereich Rotation in ±mm: 1.2
Feiner Einstellbereich (Neigung) in °/Rotation: 0.34
Feiner Einstellbereich (Rotation) in °/Rotation: 0.4
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.13
Mindestspiegeldicke in mm: 8.9

Downloads

OSE-BSHL-30-TF_STP.zip

OSE-BSHL-2_BSHL-TF.pdf

Holders.zip

mit/ohne Drehknöpfe: ohne Drehknöpfe
Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 5 - 8
45° Einfallswinkel: Durchmesser der reflektierenden Strahlen in mm: 31
45° Einfallswinkel: Durchmesser bei zentrischer Transmission in mm: 27.39
Einstellbereich Neigung in±mm: 1.5
Einstellbereich Rotation in ±mm: 1.5
Feiner Einstellbereich (Neigung) in °/Rotation: 0.23
Feiner Einstellbereich (Rotation) in °/Rotation: 0.27
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.48
Mindestspiegeldicke in mm: 8.9

Downloads

OSE-BSHL-50-TF_STP.zip

OSE-BSHL-2_BSHL-TF.pdf

Holders.zip

mit/ohne Drehknöpfe: ohne Drehknöpfe
Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 5 - 8
45° Einfallswinkel: Durchmesser der reflektierenden Strahlen in mm: 32
45° Einfallswinkel: Durchmesser bei zentrischer Transmission in mm: 28.1
Einstellbereich Neigung in±mm: 1.5
Einstellbereich Rotation in ±mm: 1.5
Feiner Einstellbereich (Neigung) in °/Rotation: 0.23
Feiner Einstellbereich (Rotation) in °/Rotation: 0.27
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.48
Mindestspiegeldicke in mm: 8.9

Downloads

OSE-BSHL-50.8-TF_STP.zip

OSE-BSHL-2_BSHL-TF.pdf

Holders.zip

mit/ohne Drehknöpfe: ohne Drehknöpfe
Kompatible Optikdurchmesser in mm: 12.7
Kompatible Optikdicke in mm: 1 - 3
45° Einfallswinkel: Durchmesser der reflektierenden Strahlen in mm: 6.8
45° Einfallswinkel: Durchmesser bei zentrischer Transmission in mm: 2.51
Einstellbereich Neigung in±mm: 1.5
Einstellbereich Rotation in ±mm: 1.2
Feiner Einstellbereich (Neigung) in °/Rotation: 0.6
Feiner Einstellbereich (Rotation) in °/Rotation: 0.6
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06
Mindestspiegeldicke in mm: 8.9

Downloads

OSE-BSHL-12.7-TF_STP.zip

OSE-BSHL-2_BSHL-TF.pdf

Holders.zip
