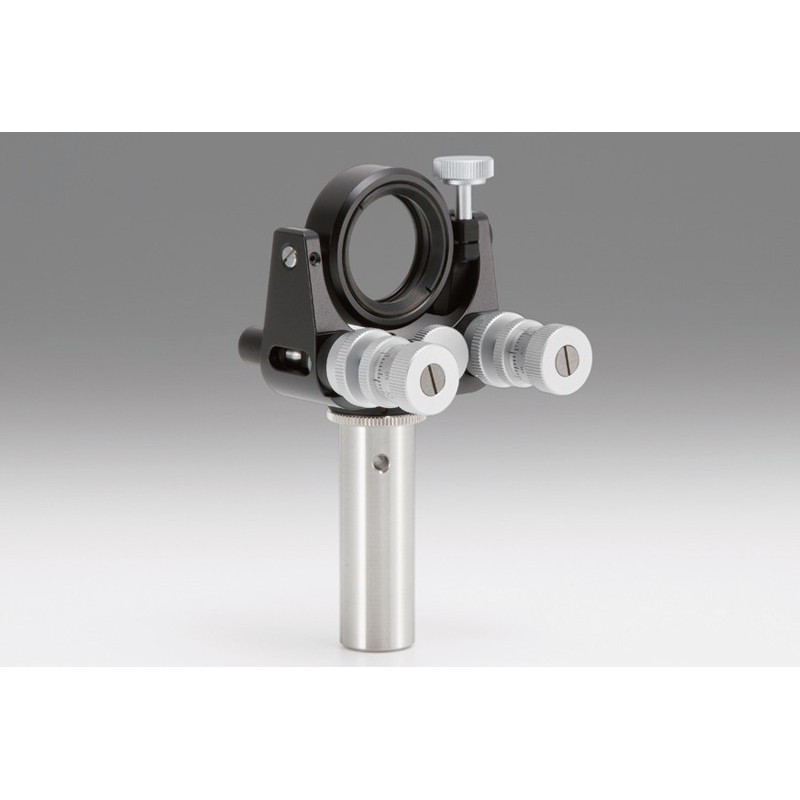

OSE-BHAN-S: Kardanische Halter für Strahlteiler

Artikel-Nr.: OSE-BHAN-30S

Option

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,54
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,68
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.4
B in mm: ±4°

Downloads

OSE-BHAN-30S_STP.zip

OSE-BHAN-S_BHAN-DM.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 5 - 8
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,31
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,48
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.5
B in mm: ±4°

Downloads

OSE-BHAN-50S_STP.zip

OSE-BHAN-S_BHAN-DM.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,54
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,68
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.25

Downloads

OSE-BHAN-30S-N_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 5 - 8
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,31
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,48
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.35

Downloads

OSE-BHAN-50S-N_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,54
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,68
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.25

Downloads

OSE-BHAN-30S-UU_STP.zip

OSE-BHAN-S_BHAN-DM.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 5 - 8
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,31
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,48
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.35

Downloads

OSE-BHAN-50S-UU_STP.zip

OSE-BHAN-S_BHAN-DM.pdf

Holders.zip
