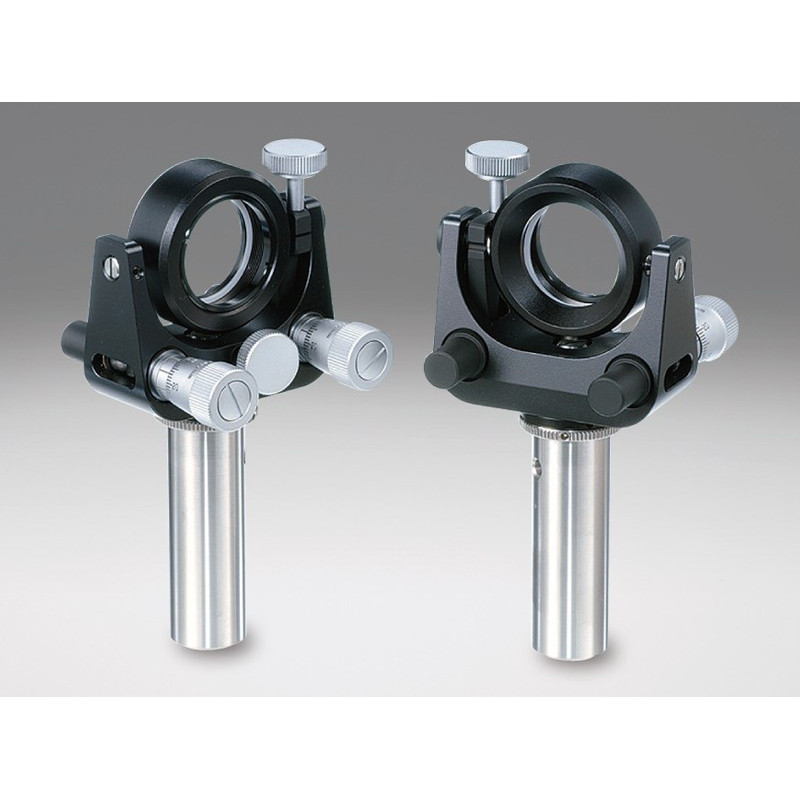

OSE-MHAN-M: Kardanische Halter für Spiegel

Artikel-Nr.: OSE-MHAN-30M

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

uuuu

Kardanischer Halter für Strahlteiler

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 6
Einstellbereich Neigung in ±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,54
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,68
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.4

Downloads

OSE-MHAN-30M_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 2 - 8
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,45
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,6
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.6

Downloads

OSE-MHAN-40M_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 3 - 11
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,35
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,48
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.7

Downloads

OSE-MHAN-50M_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 3 - 11
Einstellbereich Neigung in±mm: 4
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,35
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,48
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.7

Downloads

OSE-MHAN-50.8M_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 60
Kompatible Optikdicke in mm: 3 - 11
Freie/ Eintritts-Apertur: 9.2
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 4
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,31
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,41
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.9

Downloads

OSE-MHAN-60M_STP.zip

Holders.zip
