Präzisions-Rotationstische

Artikel-Nr.: OSE-HST-120YAW

Tischgröße in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

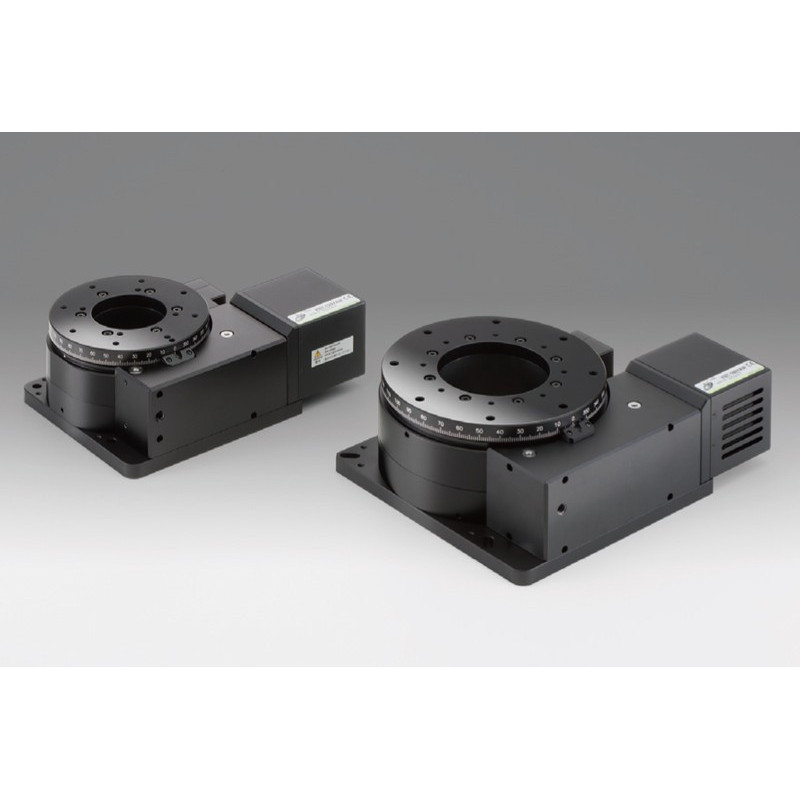

Hochpräzise und hochstabile motorisierte Rotationstische mit gelagertem Positionierschlitten.

Rotationsbereich: Gegen den Uhrzeigersinn nach unendlich bewegen und in der Nähe von 0 Grad (-2.5 °) im Uhrzeigersinn.
Tischgröße in mm: Ø160
Verfahrmechanik : Schneckengetriebe (1:144)
Lagerung: Lagerverfahren
Achsmaterial: Aluminum / Aluminum bronze
Gewicht in kg: 8.5
Auflösung / (Voll) in °/Puls: 0.005
Auflösung / (Halb) in °/Puls: 0.0025
Maximale Geschwindikteit in °/sec: 30
Positioniergenauigkeit in °: 0.1
Wiederholgenauigkeit in °: 0.01
Maximale Nutzlastin N: 392
Biegesteifigkeit in ´´/N*m: 0.01
Totgang [°]: 0.01
Umkehrspiel [°]: 0.003
Parallelität in µm: 50
Konzentrizität in µm: 20
Flattern in mm: 0.01
Sensor Artikelnummer: Mikro-fotoelektrischer Sensor: PM-U24 (SUNX Co., Ltd.)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Motortyp: 5-Phasen-Schrittmotor 1.4A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PKP544N18B (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5 ? 24V ±10%
Stromaufnahme: 15mA oder weniger
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA
Output Logik: Wenn schattiert: Ausgangstransistor aus
Treiberkanal: D15D15A-CA
Kompatible Treiber: OSE-SG-5M, OSE-SG-55M, OSE-SG-514MSC, OSE-MC-7514PCL ( OSE-DC36V)
Kompatible Controller: OSE-HSC-103, OSE-SHOT-302GS, OSE-SHOT-304GS

Downloads

Rotationsbereich: Gegen den Uhrzeigersinn nach unendlich bewegen und in der Nähe von 0 Grad (-2.5 °) im Uhrzeigersinn.
Tischgröße in mm: Ø120
Verfahrmechanik : Schneckengetriebe (1:144)
Lagerung: Lagerverfahren
Achsmaterial: Aluminum / Aluminum bronze
Gewicht in kg: 5
Auflösung / (Voll) in °/Puls: 0.005
Auflösung / (Halb) in °/Puls: 0.0025
Maximale Geschwindikteit in °/sec: 30
Positioniergenauigkeit in °: 0.1
Wiederholgenauigkeit in °: 0.01
Maximale Nutzlastin N: 343
Biegesteifigkeit in ´´/N*m: 0.015
Totgang [°]: 0.01
Umkehrspiel [°]: 0.003
Parallelität in µm: 50
Konzentrizität in µm: 20
Flattern in mm: 0.01
Sensor Artikelnummer: Mikro-fotoelektrischer Sensor: PM-U24 (SUNX Co., Ltd.)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Motortyp: 5-Phasen-Schrittmotor 1.4A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PKP544N18B (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5 ? 24V ±10%
Stromaufnahme: 15mA oder weniger
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA
Output Logik: Wenn schattiert: Ausgangstransistor aus
Treiberkanal: D15D15A-CA
Kompatible Treiber: OSE-SG-5M, OSE-SG-55M, OSE-SG-514MSC, OSE-MC-7514PCL ( OSE-DC36V)
Kompatible Controller: OSE-HSC-103, OSE-SHOT-302GS, OSE-SHOT-304GS
