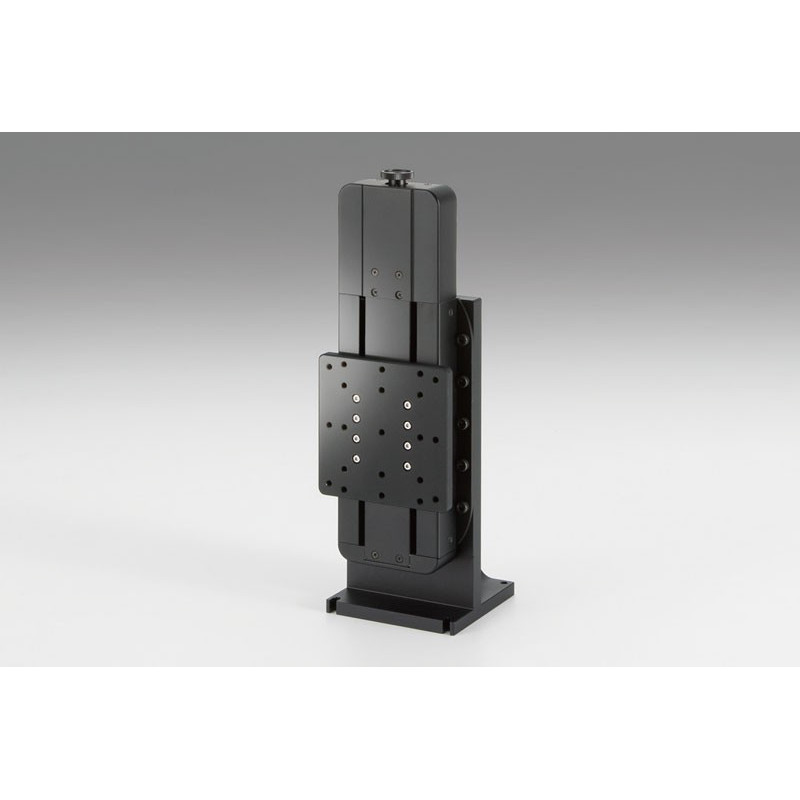

Z-Achsen, 85 x 85 mm
Artikel-Nr.: OSE-OSMS20-35(Z)
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
Schrittmotorgetriebene Tische, ideal für die Positionierung von Messinstrumenten oder Prüfwerkzeugen, bei denen hohe Steifigkeit und hohe Präzision gefordert sind.
- Verfahrweg in mm: 35
- Tischgröße in mm: 85x85
- Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
- Lagerung: Außenschienenstruktur
- Achsmaterial: Aluminium
- Oberflächenbeschaffenheit: Schwarz eloxiert
- Gewicht in kg: 2.3
- Auflösung / (Voll) in µm/Puls: 2
- Auflösung / (Halb) in µm/Puls: 1
- Maximale Geschwindikteit in mm/sec: 5
- Positioniergenauigkeit in µm: 10
- Wiederholgenauigkeit in µm: 3
- Maximale Nutzlastin N: 29.4
- Pitch iN*cm: 0.8
- Yaw iN*cm: 0.5
- Roll iN*cm: 0.7
- Totgang [µm]: 3
- Umkehrspiel [µm]: 3
- Orthogonalität der Bewegung in µm: 25
- Pitch [´´]/Yaw [´´]: 45/20
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
- Motor-Artikelnummer: TS3664N4E10 (24mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC5-24V ±10%
- Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, SG-55M, OSE-SG-55MA, OSE-SG-514MSC, SG-5151, KR-525M, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: 35
- Tischgröße in mm: 85x85
- Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
- Lagerung: Außenschienenstruktur
- Achsmaterial: Aluminium
- Oberflächenbeschaffenheit: Schwarz eloxiert
- Gewicht in kg: 2.3
- Auflösung / (Voll) in µm/Puls: 2
- Auflösung / (Halb) in µm/Puls: 1
- Maximale Geschwindikteit in mm/sec: 5
- Positioniergenauigkeit in µm: 10
- Wiederholgenauigkeit in µm: 3
- Maximale Nutzlastin N: 29.4
- Pitch iN*cm: 0.8
- Yaw iN*cm: 0.5
- Roll iN*cm: 0.7
- Totgang [µm]: 3
- Umkehrspiel [µm]: 3
- Orthogonalität der Bewegung in µm: 25
- Pitch [´´]/Yaw [´´]: 45/20
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
- Motor-Artikelnummer: TS3664N4E10 (24mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC5-24V ±10%
- Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, SG-55M, OSE-SG-55MA, OSE-SG-514MSC, SG-5151, KR-525M, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: 35
- Tischgröße in mm: 85x85
- Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
- Lagerung: Außenschienenstruktur
- Achsmaterial: Aluminium
- Oberflächenbeschaffenheit: Schwarz eloxiert
- Gewicht in kg: 2.3
- Auflösung / (Voll) in µm/Puls: 2
- Auflösung / (Halb) in µm/Puls: 1
- Maximale Geschwindikteit in mm/sec: 5
- Positioniergenauigkeit in µm: 10
- Wiederholgenauigkeit in µm: 3
- Maximale Nutzlastin N: 29.4
- Pitch iN*cm: 0.8
- Yaw iN*cm: 0.5
- Roll iN*cm: 0.7
- Totgang [µm]: 3
- Umkehrspiel [µm]: 3
- Orthogonalität der Bewegung in µm: 25
- Pitch [´´]/Yaw [´´]: 45/20
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
- Motor-Artikelnummer: TS3664N4E10 (24mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC5-24V ±10%
- Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, SG-55M, OSE-SG-55MA, OSE-SG-514MSC, SG-5151, KR-525M, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: 85
- Tischgröße in mm: 85x85
- Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
- Lagerung: Außenschienenstruktur
- Achsmaterial: Aluminium
- Oberflächenbeschaffenheit: Schwarz eloxiert
- Gewicht in kg: 2.5
- Auflösung / (Voll) in µm/Puls: 2
- Auflösung / (Halb) in µm/Puls: 1
- Maximale Geschwindikteit in mm/sec: 5
- Positioniergenauigkeit in µm: 20
- Wiederholgenauigkeit in µm: 5
- Maximale Nutzlastin N: 29.4
- Pitch iN*cm: 0.8
- Yaw iN*cm: 0.5
- Roll iN*cm: 0.7
- Totgang [µm]: 3
- Umkehrspiel [µm]: 3
- Orthogonalität der Bewegung in µm: 30
- Pitch [´´]/Yaw [´´]: 45/20
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet
- Näherungssensor: Ausgestattet
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
- Motor-Artikelnummer: TS3664N4E10 (24mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC5-24V ±10%
- Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, SG-55M, OSE-SG-55MA, OSE-SG-514MSC, SG-5151, KR-525M, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: 85
- Tischgröße in mm: 85x85
- Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
- Lagerung: Außenschienenstruktur
- Achsmaterial: Aluminium
- Oberflächenbeschaffenheit: Schwarz eloxiert
- Gewicht in kg: 2.5
- Auflösung / (Voll) in µm/Puls: 2
- Auflösung / (Halb) in µm/Puls: 1
- Maximale Geschwindikteit in mm/sec: 5
- Positioniergenauigkeit in µm: 20
- Wiederholgenauigkeit in µm: 5
- Maximale Nutzlastin N: 29.4
- Pitch iN*cm: 0.8
- Yaw iN*cm: 0.5
- Roll iN*cm: 0.7
- Totgang [µm]: 3
- Umkehrspiel [µm]: 3
- Orthogonalität der Bewegung in µm: 30
- Pitch [´´]/Yaw [´´]: 45/20
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet
- Näherungssensor: Ausgestattet
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
- Motor-Artikelnummer: TS3664N4E10 (24mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC5-24V ±10%
- Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, SG-55M, OSE-SG-55MA, OSE-SG-514MSC, SG-5151, KR-525M, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: 85
- Tischgröße in mm: 85x85
- Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
- Lagerung: Außenschienenstruktur
- Achsmaterial: Aluminium
- Oberflächenbeschaffenheit: Schwarz eloxiert
- Gewicht in kg: 2.5
- Auflösung / (Voll) in µm/Puls: 2
- Auflösung / (Halb) in µm/Puls: 1
- Maximale Geschwindikteit in mm/sec: 5
- Positioniergenauigkeit in µm: 20
- Wiederholgenauigkeit in µm: 5
- Maximale Nutzlastin N: 29.4
- Pitch iN*cm: 0.8
- Yaw iN*cm: 0.5
- Roll iN*cm: 0.7
- Totgang [µm]: 3
- Umkehrspiel [µm]: 3
- Orthogonalität der Bewegung in µm: 30
- Pitch [´´]/Yaw [´´]: 45/20
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet
- Näherungssensor: Ausgestattet
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
- Motor-Artikelnummer: TS3664N4E10 (24mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC5-24V ±10%
- Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, SG-55M, OSE-SG-55MA, OSE-SG-514MSC, SG-5151, KR-525M, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
