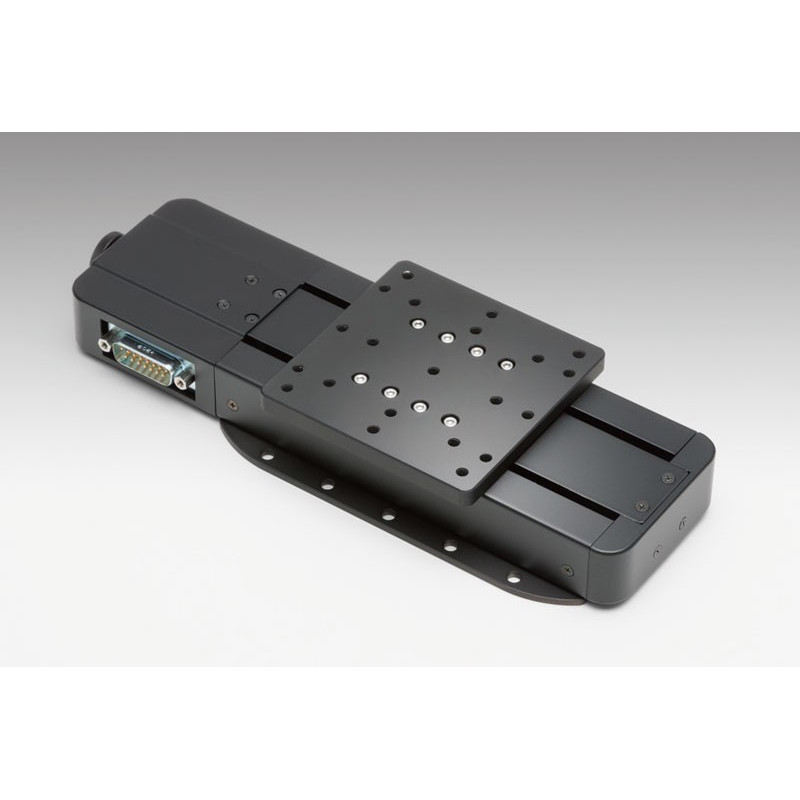

X-Achsen, 85 x 85 mm, Kompaktwaage

Artikel-Nr.: OSE-OSMS(CS)20-35(X)

1.663,20 €

zzgl. MwSt.

Version

Verfahrweg in mm

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Motorisierte Präzisionstische mit kompakten optischen Maßstäben bilden mit Hilfe von Controllern ein hochgenaues und zuverlässiges System mit geschlossenem Regelkreis.

Verfahrweg in mm: 35
Tischgröße in mm: 85x85
Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 1.4
Auflösung / (Voll) in µm/Puls: 2
Auflösung / (Halb) in µm/Puls: 1
Maximale Geschwindikteit in mm/sec: 25
Positioniergenauigkeit in µm: 5
Wiederholgenauigkeit in µm: 2
Maximale Nutzlastin N: 78.4
Pitch iN*cm: 0.4
Yaw iN*cm: 0.25
Roll iN*cm: 0.35
Totgang [µm]: 3
Umkehrspiel [µm]: 3
Parallelität in µm: 30
Paralellität der Lagerung µm: 10
Pitch [´´]/Yaw [´´]: 30/20
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet
Auflösung der Stellschraube µm: 0.5
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
Motor-Artikelnummer: TS3664N4E10 (24mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 60mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Netzspannung /Strom: DC5V±5% / 50mA
Treiberkanal: D15D15A-CA
Maßstabskabel: GSEF-CA-3
Kompatible Treiber: -
Kompatible Controller: OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S
