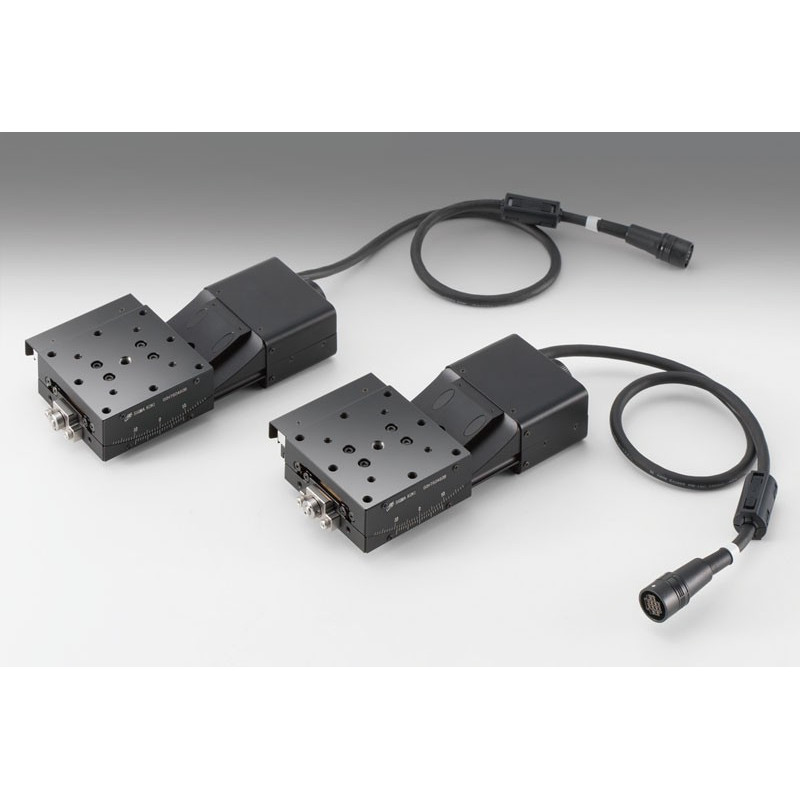

Goniometer, 60 x 60 mm
Artikel-Nr.: OSE-OSMS-60A60
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Verfahrweg in mm: ±14
- Tischgröße in mm: 60x60
- Verfahrmechanik : Schneckengetriebe (1:246)
- Lagerung: Erweiterte Kontaktkugelführung
- Achsmaterial: SUS440C abschreckgehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Gewicht in kg: 0.85
- Bühnenhöhe in mm: 25
- Höhe des Schwenkzentrums in mm#: 60±0.1
- Genauigkeit des Schwenkzentrums in mm: Ø0.01
- Auflösung / (Voll) in °/Puls: 0.00293
- Auflösung / (Halb) in °/Puls: 0.00146
- Maximale Geschwindikteit in °/sec: 10
- Wiederholgenauigkeit in °: 0.004
- Maximale Nutzlastin N: 29.4
- Biegesteifigkeit in ´´/N*m: Roll 0.3 Yaw 0.3
- Totgang [°]: 0.02
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor, Origin Sensor
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
- Motor-Artikelnummer: PK523HPB-C12 (28mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC-5V±24V
- Stromaufnahme: 60mA oder weniger (20mA per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-Ausgang50mA
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: ±14
- Tischgröße in mm: 60x60
- Verfahrmechanik : Schneckengetriebe (1:246)
- Lagerung: Erweiterte Kontaktkugelführung
- Achsmaterial: SUS440C abschreckgehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Gewicht in kg: 0.85
- Bühnenhöhe in mm: 25
- Höhe des Schwenkzentrums in mm#: 60±0.1
- Genauigkeit des Schwenkzentrums in mm: Ø0.01
- Auflösung / (Voll) in °/Puls: 0.00293
- Auflösung / (Halb) in °/Puls: 0.00146
- Maximale Geschwindikteit in °/sec: 10
- Wiederholgenauigkeit in °: 0.004
- Maximale Nutzlastin N: 29.4
- Biegesteifigkeit in ´´/N*m: Roll 0.3 Yaw 0.3
- Totgang [°]: 0.02
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor, Origin Sensor
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
- Motor-Artikelnummer: PK523HPB-C12 (28mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC-5V±24V
- Stromaufnahme: 60mA oder weniger (20mA per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-Ausgang50mA
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: ±9
- Tischgröße in mm: 60x60
- Verfahrmechanik : Schneckengetriebe (1:314)
- Lagerung: Erweiterte Kontaktkugelführung
- Achsmaterial: SUS440C abschreckgehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Gewicht in kg: 0.75
- Bühnenhöhe in mm: 20
- Höhe des Schwenkzentrums in mm#: 85±0.1
- Genauigkeit des Schwenkzentrums in mm: Ø0.01
- Auflösung / (Voll) in °/Puls: 0.00229
- Auflösung / (Halb) in °/Puls: 0.00115
- Maximale Geschwindikteit in °/sec: 8
- Wiederholgenauigkeit in °: 0.004
- Maximale Nutzlastin N: 29.4
- Biegesteifigkeit in ´´/N*m: Roll 0.3 Yaw 0.3
- Totgang [°]: 0.02
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor, Origin Sensor
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
- Motor-Artikelnummer: PK523HPB-C12 (28mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC-5V±24V
- Stromaufnahme: 60mA oder weniger (20mA per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-Ausgang50mA
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: ±9
- Tischgröße in mm: 60x60
- Verfahrmechanik : Schneckengetriebe (1:314)
- Lagerung: Erweiterte Kontaktkugelführung
- Achsmaterial: SUS440C abschreckgehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Gewicht in kg: 0.75
- Bühnenhöhe in mm: 20
- Höhe des Schwenkzentrums in mm#: 85±0.1
- Genauigkeit des Schwenkzentrums in mm: Ø0.01
- Auflösung / (Voll) in °/Puls: 0.00229
- Auflösung / (Halb) in °/Puls: 0.00115
- Maximale Geschwindikteit in °/sec: 8
- Wiederholgenauigkeit in °: 0.004
- Maximale Nutzlastin N: 29.4
- Biegesteifigkeit in ´´/N*m: Roll 0.3 Yaw 0.3
- Totgang [°]: 0.02
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor, Origin Sensor
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
- Motor-Artikelnummer: PK523HPB-C12 (28mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC-5V±24V
- Stromaufnahme: 60mA oder weniger (20mA per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-Ausgang50mA
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: ±7
- Tischgröße in mm: 60x60
- Verfahrmechanik : Schneckengetriebe (1:380)
- Lagerung: Erweiterte Kontaktkugelführung
- Achsmaterial: SUS440C abschreckgehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Gewicht in kg: 0.75
- Bühnenhöhe in mm: 20
- Höhe des Schwenkzentrums in mm#: 105±0.1
- Genauigkeit des Schwenkzentrums in mm: Ø0.01
- Auflösung / (Voll) in °/Puls: 0.00198
- Auflösung / (Halb) in °/Puls: 0.00095
- Maximale Geschwindikteit in °/sec: 6.6
- Wiederholgenauigkeit in °: 0.004
- Maximale Nutzlastin N: 29.4
- Biegesteifigkeit in ´´/N*m: Roll 0.3 Yaw 0.3
- Totgang [°]: 0.02
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor, Origin Sensor
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
- Motor-Artikelnummer: PK523HPB-C12 (28mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC-5V±24V
- Stromaufnahme: 60mA oder weniger (20mA per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-Ausgang50mA
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
- Verfahrweg in mm: ±7
- Tischgröße in mm: 60x60
- Verfahrmechanik : Schneckengetriebe (1:380)
- Lagerung: Erweiterte Kontaktkugelführung
- Achsmaterial: SUS440C abschreckgehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Gewicht in kg: 0.75
- Bühnenhöhe in mm: 20
- Höhe des Schwenkzentrums in mm#: 105±0.1
- Genauigkeit des Schwenkzentrums in mm: Ø0.01
- Auflösung / (Voll) in °/Puls: 0.00198
- Auflösung / (Halb) in °/Puls: 0.00095
- Maximale Geschwindikteit in °/sec: 6.6
- Wiederholgenauigkeit in °: 0.004
- Maximale Nutzlastin N: 29.4
- Biegesteifigkeit in ´´/N*m: Roll 0.3 Yaw 0.3
- Totgang [°]: 0.02
- Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor, Origin Sensor
- Endschalter: Ausgestattet (Im Normalzustand geschlossen)
- Home-Sensor: Ausgestattet (Im Normalzustand geöffnet)
- Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
- Motor-Artikelnummer: PK523HPB-C12 (28mm)
- Schrittwinkel: 0.72°
- Netzspannung: DC-5V±24V
- Stromaufnahme: 60mA oder weniger (20mA per sensor)
- Steuerungsausgang: NPN Offener-Kollektor-Ausgang50mA
- Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung): Endschalter / Wenn schattiert: Ausgangstransistor an Leitung: Home-Sensor
- Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
- Kompatible Controller: OSE-GSC-01, OSE-SHOT-702, OSE-GIP-101, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
