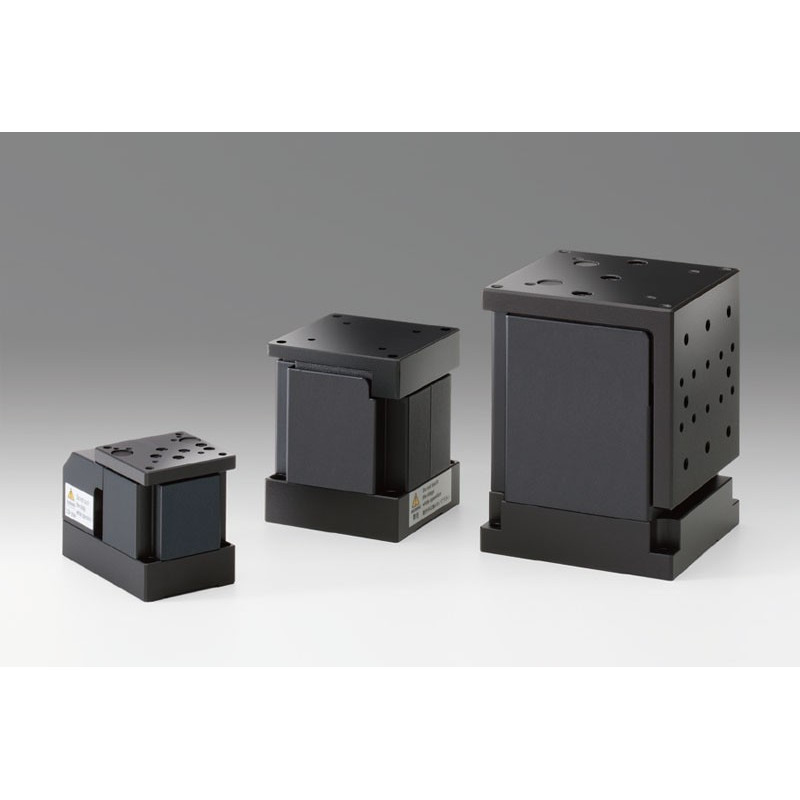

Flache Z-Achsen

Artikel-Nr.: OSE-OSMS40-5ZF

3.570,30 €

zzgl. MwSt.

Verfahrweg in mm

Tischgröße in mm

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Z-Achsen Schrittmotorgetriebene Tische für Messungen und Inspektionen, die eine hohe Steifigkeit und eine hohe Präzision bieten. Die Montageplattform ist parallel zur Basis ausgerichtet und steht senkrecht zur Verfahrrichtung.

Verfahrweg in mm: 5
Tischgröße in mm: 40x40
Spindeltyp: Kugelgewindespindel-Durchmesser Ø5mm, 1mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.35
Auflösung / (Voll) in µm/Puls: 1
Auflösung / (Halb) in µm/Puls: 0.5
Maximale Geschwindikteit in mm/sec: 2
Wiederholgenauigkeit in µm: 10
Maximale Nutzlastin N: 19.6
Pitch iN*cm: 2.0
Yaw iN*cm: 2.0
Roll iN*cm: 1.0
Totgang [µm]: 5
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]: 25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor (60-5ZF/60-10ZF) / Kleiner Fotosensor: PM-U24 (SUNX Co.,Ltd.): Limit Sensor (40-5ZF/80-20ZF)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Motortyp: 5-Phasen-Schrittmotor 0.35A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PK513PA-C21 (20mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10% oder weniger
Stromaufnahme: 30mA oder weniger (15mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Kompatible Treiber: OSE-SG-5MA, OSE-SG-55MA, OSE-SG-514MSC
Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04

Downloads

OSE-HDS-120YAW_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 5
Tischgröße in mm: 60x60
Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.6
Auflösung / (Voll) in µm/Puls: 2
Auflösung / (Halb) in µm/Puls: 1
Maximale Geschwindikteit in mm/sec: 4
Wiederholgenauigkeit in µm: 10
Maximale Nutzlastin N: 39.2
Pitch iN*cm: 0.4
Yaw iN*cm: 1.0
Roll iN*cm: 1.0
Totgang [µm]: 5
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]: 20
Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor (60-5ZF/60-10ZF) / Kleiner Fotosensor: PM-U24 (SUNX Co.,Ltd.): Limit Sensor (40-5ZF/80-20ZF)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PK523HPB-C12 (28mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10% oder weniger
Stromaufnahme: 30mA oder weniger (15mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04

Downloads

OSE-HDS-120YAW_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 10
Tischgröße in mm: 60x60
Spindeltyp: Kugelgewindespindel-Durchmesser Ø6mm, 1mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.6
Auflösung / (Voll) in µm/Puls: 2
Auflösung / (Halb) in µm/Puls: 1
Maximale Geschwindikteit in mm/sec: 4
Wiederholgenauigkeit in µm: 10
Maximale Nutzlastin N: 39.2
Pitch iN*cm: 0.4
Yaw iN*cm: 1.0
Roll iN*cm: 1.0
Totgang [µm]: 5
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]: 20
Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor (60-5ZF/60-10ZF) / Kleiner Fotosensor: PM-U24 (SUNX Co.,Ltd.): Limit Sensor (40-5ZF/80-20ZF)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PK523HPB-C12 (28mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10% oder weniger
Stromaufnahme: 30mA oder weniger (15mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Kompatible Treiber: OSE-SG-5M, OSE-SG-5MA, OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04

Downloads

OSE-HDS-120YAW_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 20
Tischgröße in mm: 80x80
Spindeltyp: Kugelgewindespindel-Durchmesser Ø8mm, 2mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 1.6
Auflösung / (Voll) in µm/Puls: 0.2
Auflösung / (Halb) in µm/Puls: 0.1
Maximale Geschwindikteit in mm/sec: 1
Wiederholgenauigkeit in µm: 10
Maximale Nutzlastin N: 147
Pitch iN*cm: 0.2
Yaw iN*cm: 1.0
Roll iN*cm: 1.0
Totgang [µm]: 5
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]: 25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S097HCZ0F (Sharp Corporation): Limit Sensor (60-5ZF/60-10ZF) / Kleiner Fotosensor: PM-U24 (SUNX Co.,Ltd.): Limit Sensor (40-5ZF/80-20ZF)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: A7177-90215KTG (28mm)
Schrittwinkel: 0.036°
Netzspannung: DC5-24V ±10% oder weniger
Stromaufnahme: 30mA oder weniger (15mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Kompatible Treiber: OSE-SG-55M, OSE-SG-55MA, OSE-SG-514MSC, OSE-MC-7514PCL
Kompatible Controller: OSE-GSC-01, OSE-GSC-02, OSE-SHOT-702, OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S, OSE-PGC-04
