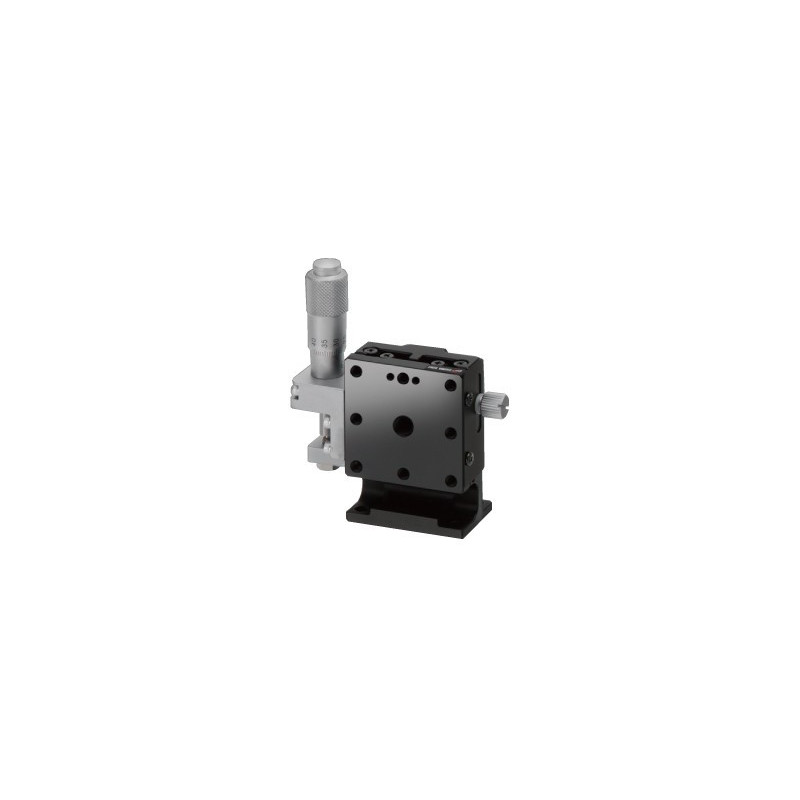

OSE-TSD-L: Z -Achsen, 25 x 25 mm
Artikel-Nr.: OSE-TSD-253L
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Art: Z-Achsen
- Tischgröße in mm: 25x25
- Maximaler XYZ Verfahrweg in mm: 3
- Verfahrweg z-Achse in ± mm: 3
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 14.7
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 30
- Genauigkeit des Verfahrwegs / Yaw in ´´: 25
- Max. Moment Kapazität / Pitch in Nm: 2.2
- Max. Moment Kapazität / Roll in Nm: 3.5
- Max. Moment Kapazität / Yaw in Nm: 2
- Momentsteifigkeit / Pitch in ´´/Ncm: 1.8
- Momentsteifigkeit / Roll in ´´/Ncm: 1.1
- Momentsteifigkeit / Yaw in ´´/Ncm: 1.1
- Laufparallelität in µm: 15
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 0.1
- Art: Z-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 5
- Max. Moment Kapazität / Roll in Nm: 5
- Max. Moment Kapazität / Yaw in Nm: 5
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.2
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.23
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 0.3
- Art: Z-Achsen
- Tischgröße in mm: 60x60
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 10
- Max. Moment Kapazität / Roll in Nm: 9
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.08
- Momentsteifigkeit / Roll in ´´/Ncm: 0.05
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.08
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 0.8
- Art: Z-Achsen
- Tischgröße in mm: 25x25
- Maximaler XYZ Verfahrweg in mm: 3
- Verfahrweg z-Achse in ± mm: 3
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 14.7
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 30
- Genauigkeit des Verfahrwegs / Yaw in ´´: 25
- Max. Moment Kapazität / Pitch in Nm: 2.2
- Max. Moment Kapazität / Roll in Nm: 3.5
- Max. Moment Kapazität / Yaw in Nm: 2
- Momentsteifigkeit / Pitch in ´´/Ncm: 1.8
- Momentsteifigkeit / Roll in ´´/Ncm: 1.1
- Momentsteifigkeit / Yaw in ´´/Ncm: 1.1
- Laufparallelität in µm: 15
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 0.1
- Art: Z-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 5
- Max. Moment Kapazität / Roll in Nm: 5
- Max. Moment Kapazität / Yaw in Nm: 5
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.2
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.23
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 0.3
- Art: Z-Achsen
- Tischgröße in mm: 60x60
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 10
- Max. Moment Kapazität / Roll in Nm: 9
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.08
- Momentsteifigkeit / Roll in ´´/Ncm: 0.05
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.08
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 0.8
- Art: Z-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitch in ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 10
- Max. Moment Kapazität / Roll in Nm: 9
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.08
- Momentsteifigkeit / Roll in ´´/Ncm: 0.05
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.08
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 1
- Art: Z-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 5
- Max. Moment Kapazität / Roll in Nm: 5
- Max. Moment Kapazität / Yaw in Nm: 5
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.2
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.23
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 0.3
- Art: Z-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 5
- Max. Moment Kapazität / Roll in Nm: 5
- Max. Moment Kapazität / Yaw in Nm: 5
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.2
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.23
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 0.3
- Art: Z-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 10
- Max. Moment Kapazität / Roll in Nm: 9
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.08
- Momentsteifigkeit / Roll in ´´/Ncm: 0.05
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.08
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 1
- Art: Z-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 10
- Max. Moment Kapazität / Roll in Nm: 9
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.08
- Momentsteifigkeit / Roll in ´´/Ncm: 0.05
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.08
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 1
- Art: Z-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 10
- Max. Moment Kapazität / Roll in Nm: 9
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.08
- Momentsteifigkeit / Roll in ´´/Ncm: 0.05
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.08
- Laufparallelität in µm: 20
- Rechtwinklichkeit in µm: 30
- Gewicht in kg: 1
